PUERTOS DE COMUNICACIÓN
El CPS dispone (véase “Vistas del CPS”) de los siguientes puertos de comunicación:
➢ Puerto serial, disponible con el conector RS232 y el conector USB.
NOTA: el empleo de un conector excluye automáticamente al otro.
➢ Ranura de expansión para tarjetas de interfaz auxiliares COMMUNICATION SLOT
➢ Ranura de expansión para tarjetas relé de potencia (ver el capítulo “Tarjeta MultiCOM 392”)

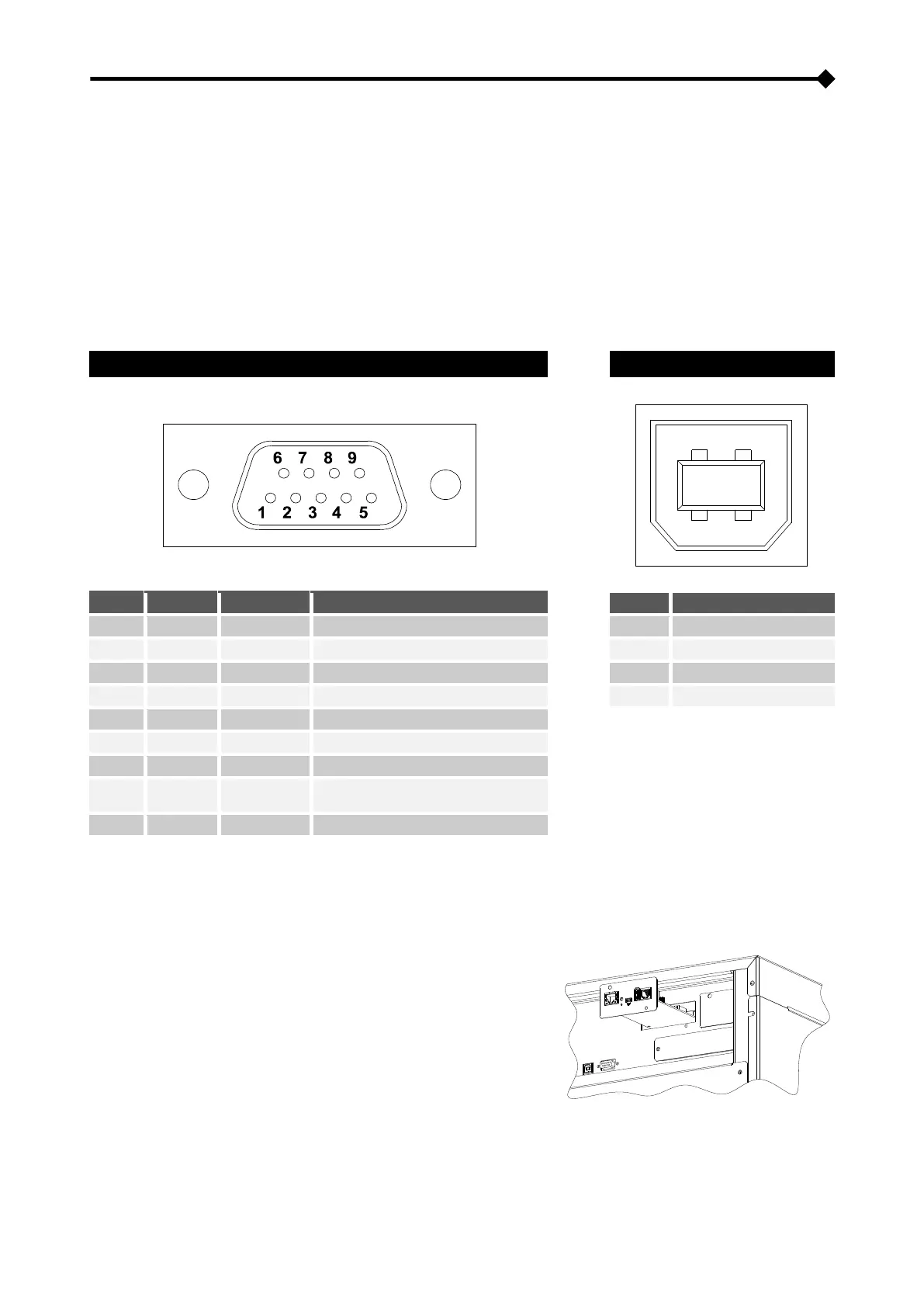

CONECTORES RS232 Y USB
CONECTOR RS232
CONECTOR USB
1 2
34
PIN #
NOMBRE
TIPO
SEÑAL
PIN #
SEÑAL
1
IN
1
VBUS
2
TX
OUT
TX línea serial
2
D-
3
RX
IN
RX línea serial
3
D+
4
4
GND
5
GND
POWER
6
OUT
7
8
+15V
POWER
Alimentación aislada
15V±5% 80mA máx.
9
WKATX
OUT
Reencendido del alimentador ATX
RANURA DE COMUNICACIÓN
el CPS viene con dos ranuras de expansión para tarjetas de
comunicación auxiliares que permiten al aparato comunicarse
mediante los principales estándares de comunicación.
Algunos ejemplos:
➢ Segundo puerto RS232
➢ Duplicador de puertos seriales
➢ Agente de red Ethernet con protocolo TCP/IP, HTTP y SNMP
➢ Puerto RS232 + RS485 con protocolo JBUS / MODBUS
Para más información de los accesorios disponibles, consultar la
página web.
