- 158 -
AUSGÄNGE
Mit jedem der acht Ausgänge (OUT1 – OUT8) kann ein Ereignis oder Vorfall, wie z. B. ein Betriebsstatus, ein EOS-
Steuerungsbefehl oder eine Alarmbedingung des CPS-Systems verknüpft werden. Es ist darüber hinaus möglich, die
Betriebslogik des Relais zu konfigurieren und eine etwaige Signalverzögerung für ein Ereignis einzustellen.
Die Ausgänge können mithilfe der CPS-Konfigurationssoftware (siehe "Konfiguration") konfiguriert werden.
Um die mit den Ausgängen verknüpfbaren Ereignisse kennenzulernen, siehe CPS-
Konfigurationssoftware.
Maximale Werte für jeden
Ausgang
REMOTE ON: Durch Schließen des Kontakts für mindestens 3 Sekunden wird das CPS-System
eingeschaltet.
REMOTE OFF: Bei Schließen des Kontakts schaltet sich das CPS-System sofort aus.
KONFIGURIERBARER EINGANG: Verwenden Sie die CPS-Konfigurationssoftware, um die
Funktion auszuwählen, die mit IN3 verknüpft werden soll (Default-Einstellung: REMOTE
BYPASS)
Manueller Bypass-Hilfskontakt (für die Steuerung eines Hilfskontakts eines etwaig vorhandenen
Remote-Bypasses).
Beim Hilfskontakt muss es sich um einen normalerweisen geöffneten Voreilkontakt handeln.
Die Führung erfolgt unabhängig vom Status der Bypass-Leitung und der Synchronisierung
Ausgang Inverter / Bypass.

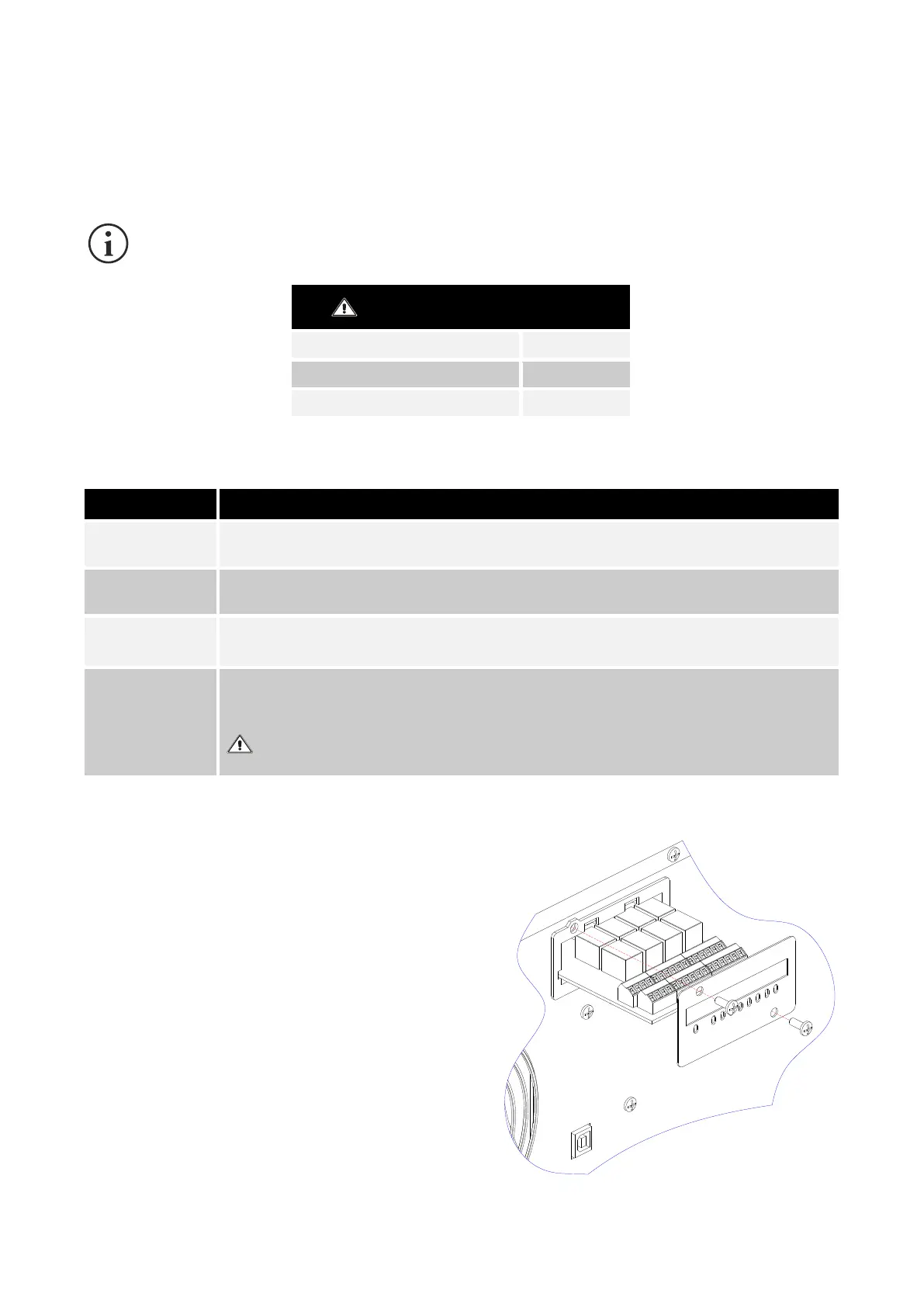

▪ Entfernen Sie die Abdeckung des Steckplatzes,
indem Sie die zwei Fixierungsschrauben lösen und
die Platine herausnehmen.
▪ Verkabeln Sie die Platine MultiCOM 392
ordnungsgemäß.
▪ Setzen Sie die Platine MultiCOM 392 wieder in den
Steckplatz ein.
▪ Bringen Sie die zuvor entfernte Abdeckung wieder
an.
