SEZIONE DEI CAVI
Si consiglia di far passare i cavi di INGRESSO/USCITA e di BATTERIA sotto il CPS.
Per il dimensionamento della sezione minima dei cavi d’ingresso e uscita fare riferimento alla seguente tabella:
Sezione cavi (mmq) *
INGRESSO
rete / bypass separato
USCITA
BATTERIA** (opzionale)
kVA
PE
L1
L2/L3
N
PE
L
N
PE
+/-
N
6
10
10
2.5
10
10
10
10
4
4
4
10
16
16
4
16
16
16
16
6
6
6
15
25
25
10
25
25
25
25
10
10
10
*
Le sezioni riportate in tabella si riferiscono ad una lunghezza massima pari a 10 metri
**
La lunghezza massima dei cavi di collegamento al Battery Box (opzionale) è di 3 metri
Nota: la sezione massima dei cavi che può essere inserita nelle morsettiere INPUT, BYPASS e OUTPUT è pari a
25mmq per cavi con capocorda e 35mmq per cavi rigidi.
La sezione massima dei cavi che può essere inserita nella morsettiera BATT è pari a 10mmq per cavi con capocorda e
16mmq per cavi nudi.
CONNESSIONI
Il primo collegamento da effettuare e' quello del conduttore di protezione (cavo di terra), da inserire
nel morsetto siglato PE. Il CPS deve funzionare con il collegamento con l'impianto di terra

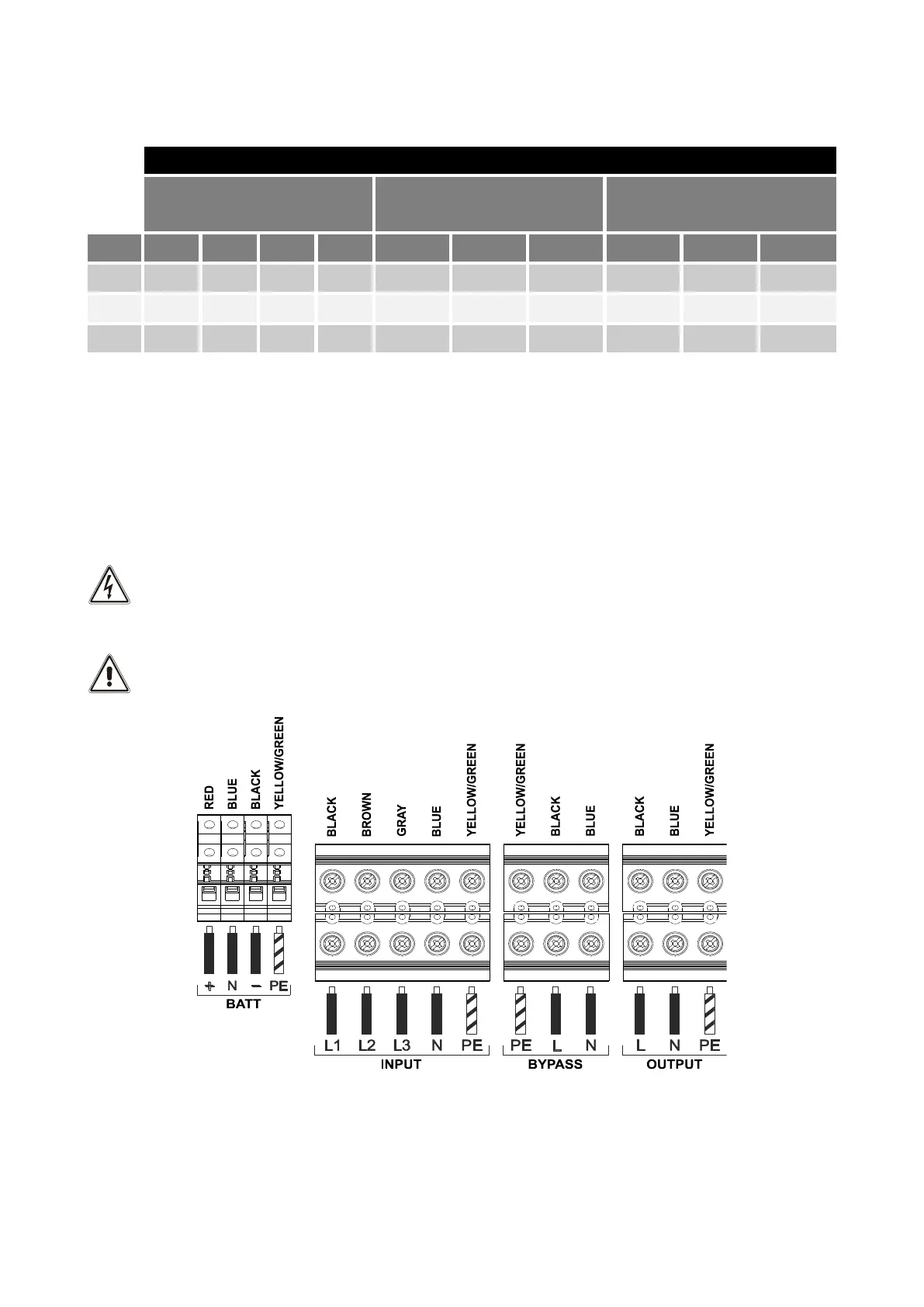

Collegare i cavi d'ingresso e d'uscita alla morsettiera come indicato nella figura sottostante:
IL NEUTRO DI INGRESSO E DI BYPASS DEVONO ESSERE SEMPRE COLLEGATI.
LE LINEE DI INGRESSO E DI BYPASS DEVONO ESSERE RIFERITE ALLO STESSO POTENZIALE DI
NEUTRO.
Nota: le connessioni al modulo BATTERIA devono essere effettuate solo se presente il Battery Box (opzionale)
