DIFFERENZIALE
Nelle versioni senza trasformatore di separazione in ingresso, il neutro proveniente dalla rete d'alimentazione è collegato
al neutro d’uscita del CPS; non viene quindi modificato il regime di neutro dell’impianto:
IL NEUTRO D'INGRESSO E’ COLLEGATO AL NEUTRO D'USCITA
IL SISTEMA DI DISTRIBUZIONE CHE ALIMENTA Il CPS NON È MODIFICATO DAL CPS
Il regime di neutro viene modificato solo se è presente un trasformatore di isolamento o quando il CPS
funziona con neutro sezionato a monte.
Assicurare il corretto collegamento al neutro di ingresso perché la mancanza di questo potrebbe
danneggiare il CPS.
Versioni DUAL INPUT: il neutro della linea di ingresso e quello di bypass sono accomunati all’interno
dell’apparecchiatura.
Deve essere inserito un unico interruttore differenziale a monte del punto in cui la linea si divide per

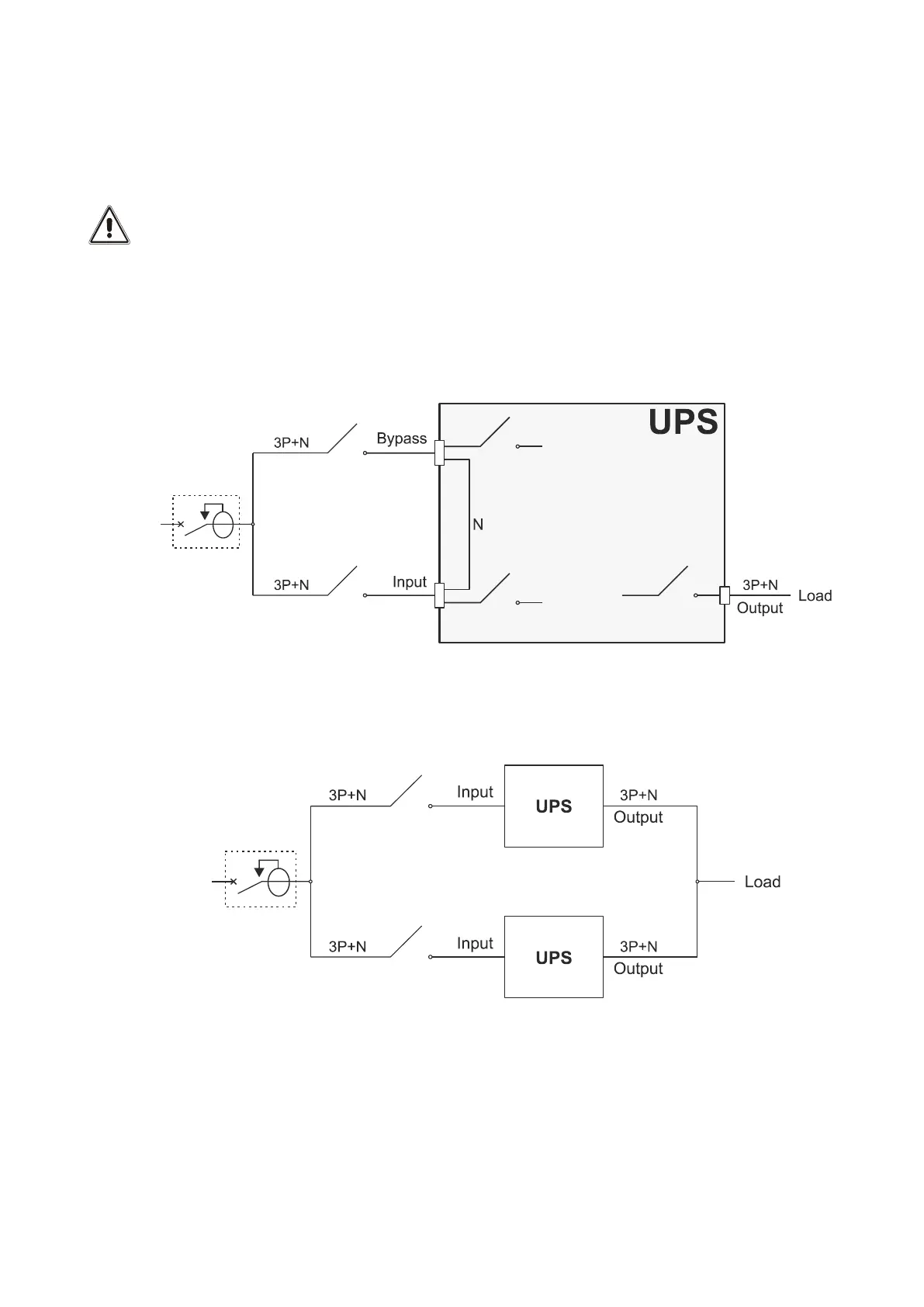

alimentare gli ingressi raddrizzatore e by-pass del CPS protetti da interruttore magnetotermico. Vedi figura
seguente:
Versioni PARALLELO: Per evitare falsi interventi, in presenza di più macchine in parallelo, deve essere
inserito un unico interruttore differenziale a monte dell’intero sistema. Vedi figura seguente:
In funzionamento con tensione di rete presente, un interruttore differenziale inserito all’ingresso interviene perché il
circuito d'uscita non è isolato da quello d'ingresso.
In ogni caso è sempre possibile inserire in uscita ulteriori interruttori differenziali, possibilmente coordinati con quelli
presenti in ingresso.
L’interruttore differenziale posto a monte dovrà avere le seguenti caratteristiche:
▪ corrente differenziale adeguata alla somma di CPS + Carico; si consiglia di tenere un margine opportuno per
evitare interventi intempestivi (100mA min. - 300mA consigliato)
▪ tipo B
▪ ritardo maggiore o uguale a 0,1s
