R.E.P.O.
Cette entrée isolée est utilisée pour arrêter le CPS à distance en cas d’urgence.
Le CPS sort de l’usine avec les bornes de “Remote Emergency Power Off” (R.E.P.O.) court-circuitées (voir "Vue
connexions CPS" point 15). Pour l’éventuelle installation, enlever le court-circuit et se brancher au contact normalement
fermé du dispositif d'arrêt à l’aide d’un câble garantissant une connexion à double isolement.
En cas d’urgence, agir sur le dispositif d'arrêt pour ouvrir la commande de R.E.P.O., le CPS se place ainsi en état de
stand-by (voir chapitre "UTILISATION") et la charge est complètement désalimentée.
Le circuit de R.E.P.O. est auto-alimenté par des circuits de type SELV. Aucune tension externe d’alimentation n’est donc
requise. Quand il est fermé (condition normale), il passe un courant de 15mA maximum.
TEST DU SYSTEME
Le CPS est équipé d'un dispositif permettant de simuler une panne au niveau de l'alimentation, de façon à pouvoir
effectuer des tests périodiques de l'efficacité de l'intégralité du système. Le test peut être réalisé manuellement ou de
façon automatique, en le paramétrant à l'aide d'un logiciel de configuration.
EXTERNAL SYNC
Cette entrée non isolée peut être utilisée pour synchroniser la sortie inverseur avec un signal opportun provenant d'une
source extérieure.
Pour l’installation éventuelle, il faut :
➢ utiliser un transformateur d'isolement à sortie monophasée isolée (SELV) comprise entre 12÷24Vca et d’une
puissance 0.5VA
➢ brancher le secondaire du transformateur à la borne "EXTERNAL SYNC" (voir "Vue connexions CPS" point 19)

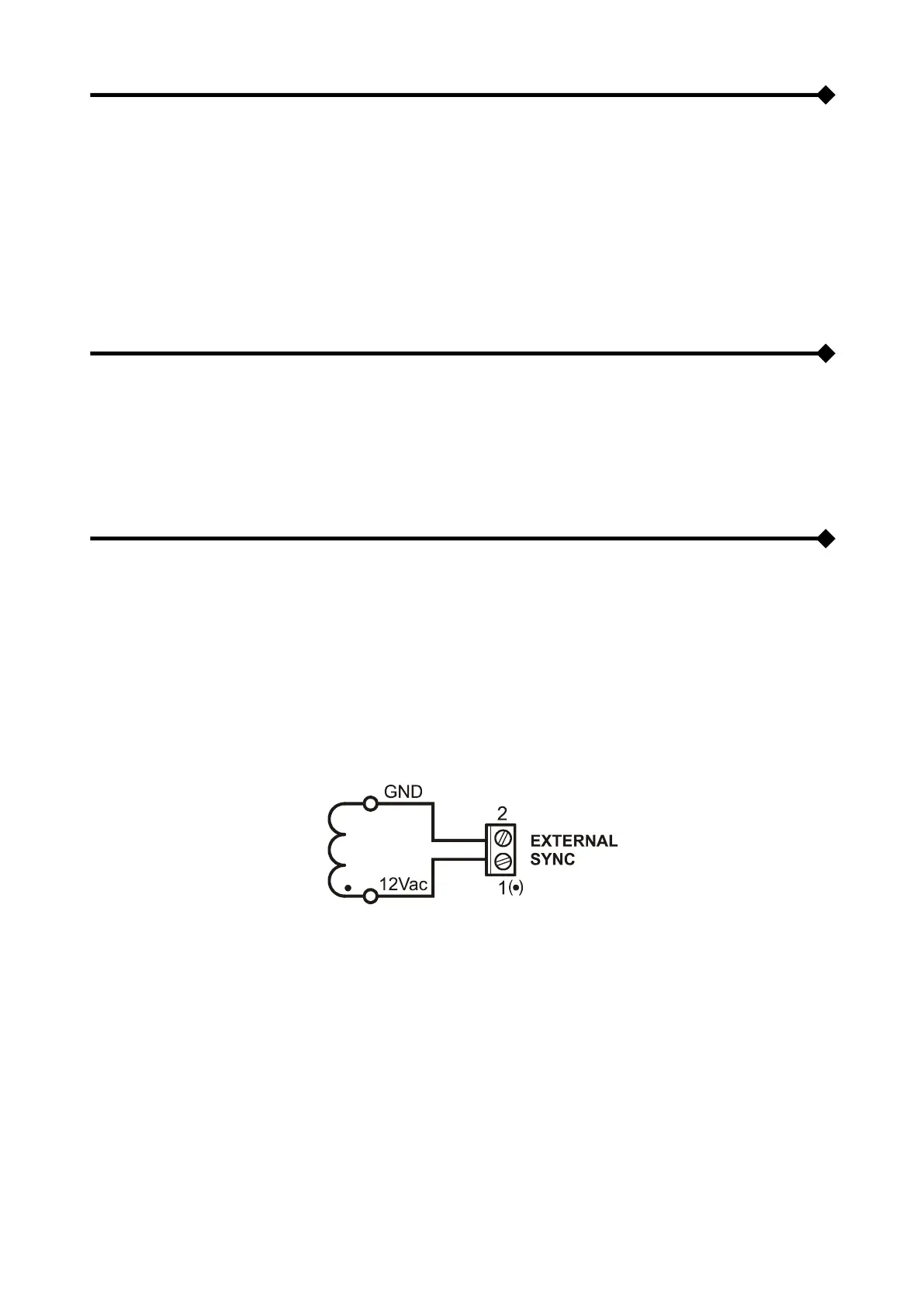

au moyen d’un câble à double isolement ayant une section de 1mm². Attention : respecter la polarisation
comme le montre la figure ci-dessous.
Après l’installation, activer la commande à l’aide du logiciel de configuration.
