DISPOSITIF ANTI-INVERSION DE BATTERIE
En cas d'inversion de polarité lors du branchement des batteries aux bornes de la batterie, ce dispositif protège le CPS
en isolant les connexions de la batterie.
PROTECTION CONTRE LE DECHARGEMENT COMPLET
Pour protéger les batteries et le dispositif en lui-même, le CPS est
équipé d'une protection contre le déchargement complet des
batteries, conformément aux exigences de la norme 50171.
En cas d'intervention de la protection, au retour de l'alimentation
normale, le CPS réactivera la charge des batteries
automatiquement.
La commande de la protection contre le déchargement complet doit
être cependant rétablie manuellement ; pour ce faire, l'écran
affichera clairement une alarme se référant à la protection. Cette
alarme disparaîtra uniquement lors du rétablissement manuel de la

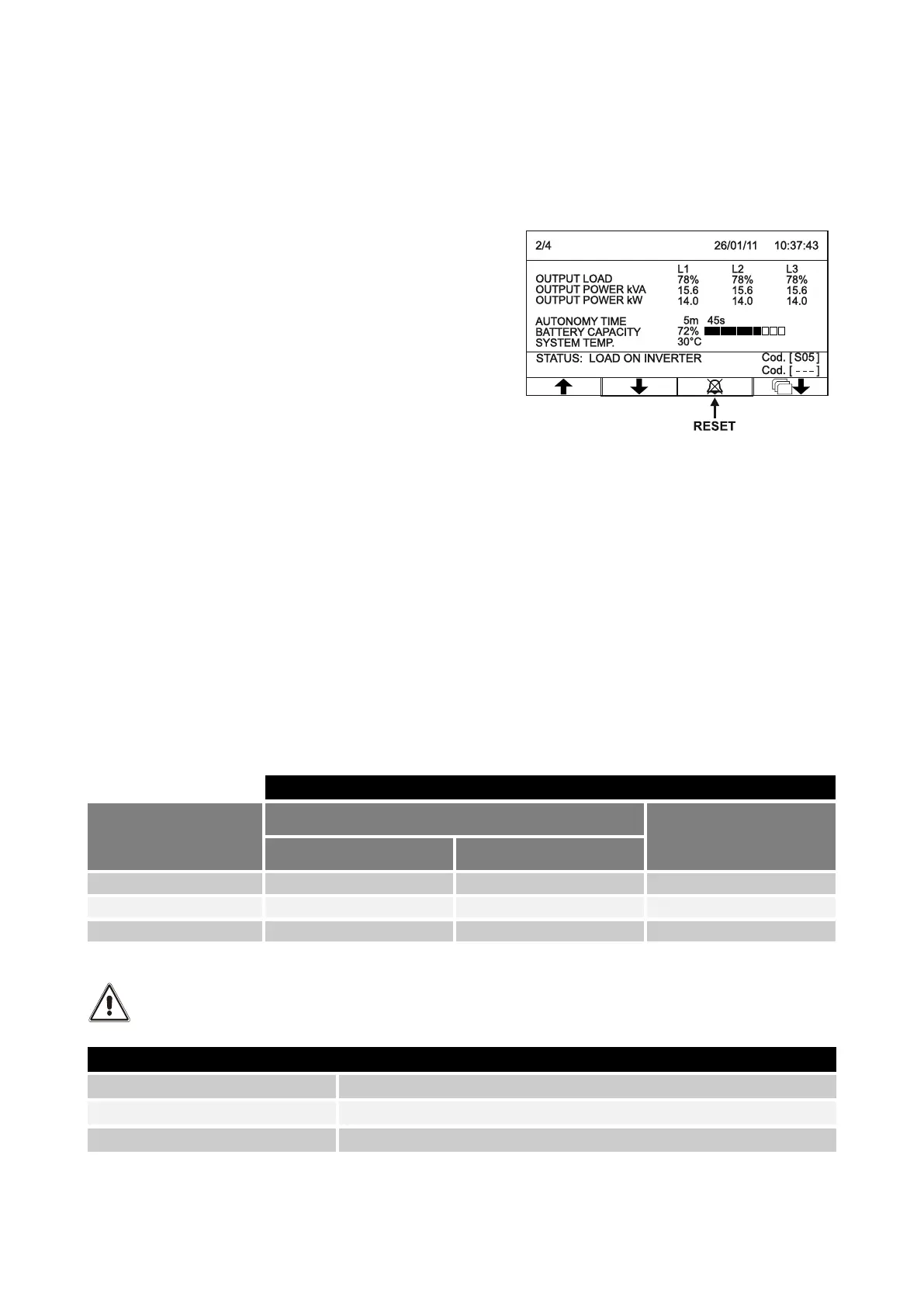

protection en appuyant sur le bouton Reset (voir la figure ci-contre).
BATTERIE FAIBLE
Durant le fonctionnement par batterie, lorsque l'autonomie diminue et atteint une durée estimée d'environ 10 minutes
avant l'intervention de la protection contre le déchargement complet, le CPS émet un signal acoustique pour avertir de la
coupure imminente de la charge (environ 10 minutes après l'intervention du signal).
DISPOSITIFS DE PROTECTION EXTERNES
INTERRUPTEUR MAGNETOTERMIQUE
Le CPS prévoit, comme le montre l’illustration précédente, des dispositifs de protection aussi bien pour les pannes en
sortie que pour les pannes internes.
Sur la prédisposition de la ligne d’alimentation, installer en amont de le CPS un interrupteur magnétothermique avec une
courbe d’intervention C, suivant les indications reportées dans le tableau ci-dessous :
Protections externes automatiques
Mod. CPS
Entrée réseau
Entrée by-pass séparé (P+N)
Entrée monophasée (P+N)
Entrée triphasée (3P+N)
6 kVA
100A
40A
100A
10kVA
100A
40A
100A
15 kVA
125A
63A
125A
Si le dispositif de protection en amont de le CPS interrompt le conducteur de neutre, il doit aussi interrompre
simultanément tous les conducteurs de phase (interrupteur quadripolaire).
Protections de sortie (valeurs conseillées pour la sélectivité)
Fusibles normaux (GI)
In (Courant nominal)/7
Interrupteurs normaux (Courbe C)
In (Courant nominal)/7
Fusibles ultrarapides (GF)
In (Courant nominal)/2
