- 190 -
By-pass séparé sur réseaux séparés:
en présence de by-pass séparé, il faudra positionner les dispositifs de protection aussi bien sur la ligne principale
d’alimentation que sur la ligne dédiée au by-pass.
Note : le neutre de la ligne d’entrée et celui du by-pass sont unis à l’intérieur de l’appareil, par conséquent ils devront se
référer au même potentiel. Dans le cas où les deux alimentations seraient différentes, il faut utiliser un transformateur
d’isolement sur l’une des entrées.

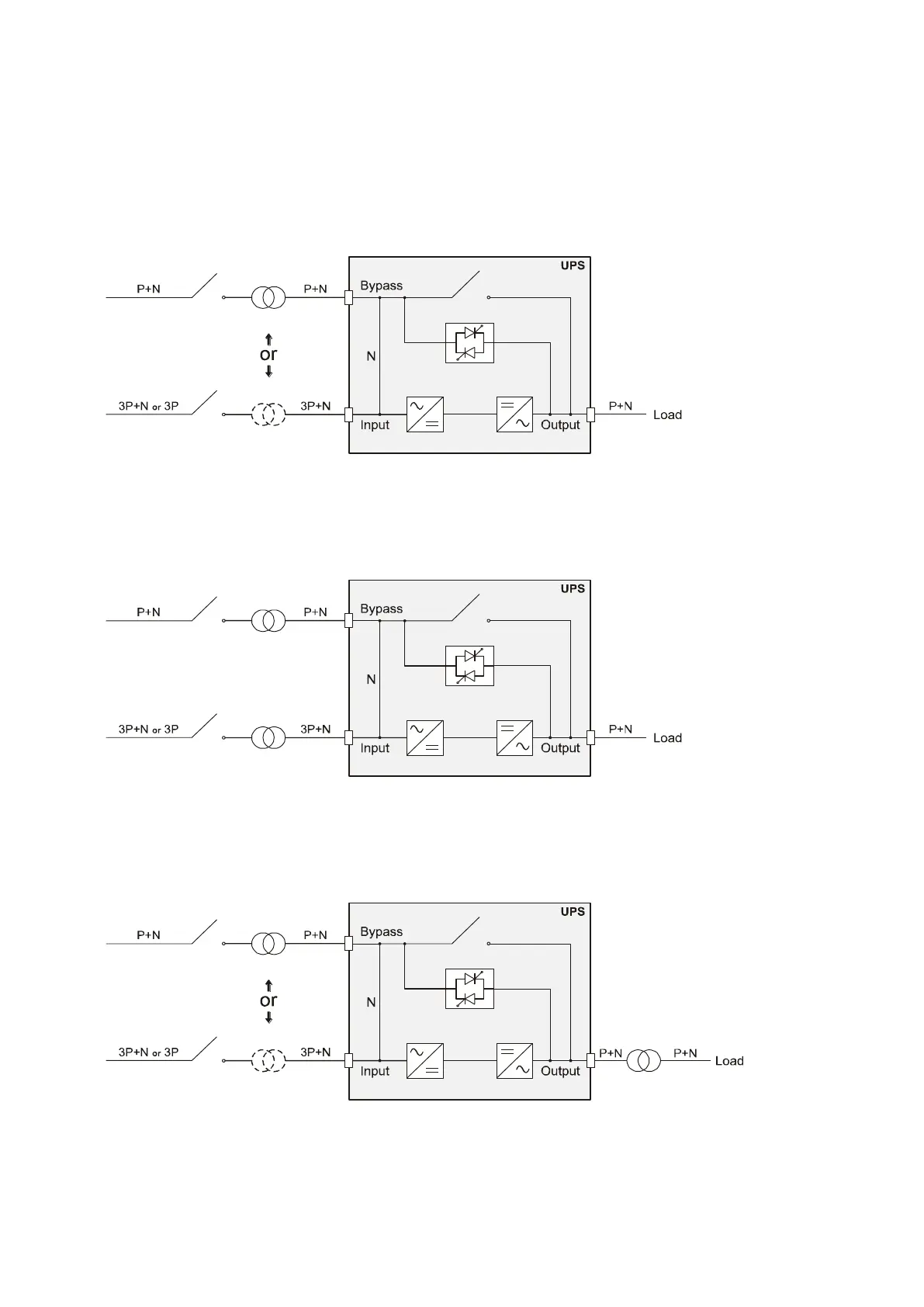

CPS sans variation de régime de neutre et avec entrée by-pass séparé
connecté sur ligne d’alimentation indépendante
CPS avec entrée de by-pass séparé connecté sur ligne d’alimentation indépendante
et avec isolement galvanique d’entrée
CPS avec entrée de by-pass séparé connecté sur ligne d’alimentation indépendante
et avec isolement galvanique de sortie
