Des Weiteren kann der Nutzer die CPS direkt vom Bedienpult aus ein- und abschalten und die gemessenen Stromwerte
von Netz, Ausgang, Batterie, usw.
(1)
abrufen und die wichtigsten Einstellungen vornehmen.
Das Display ist in vier Hauptbereich untergliedert, von denen jeder eine spezifische Aufgabe erfüllt.

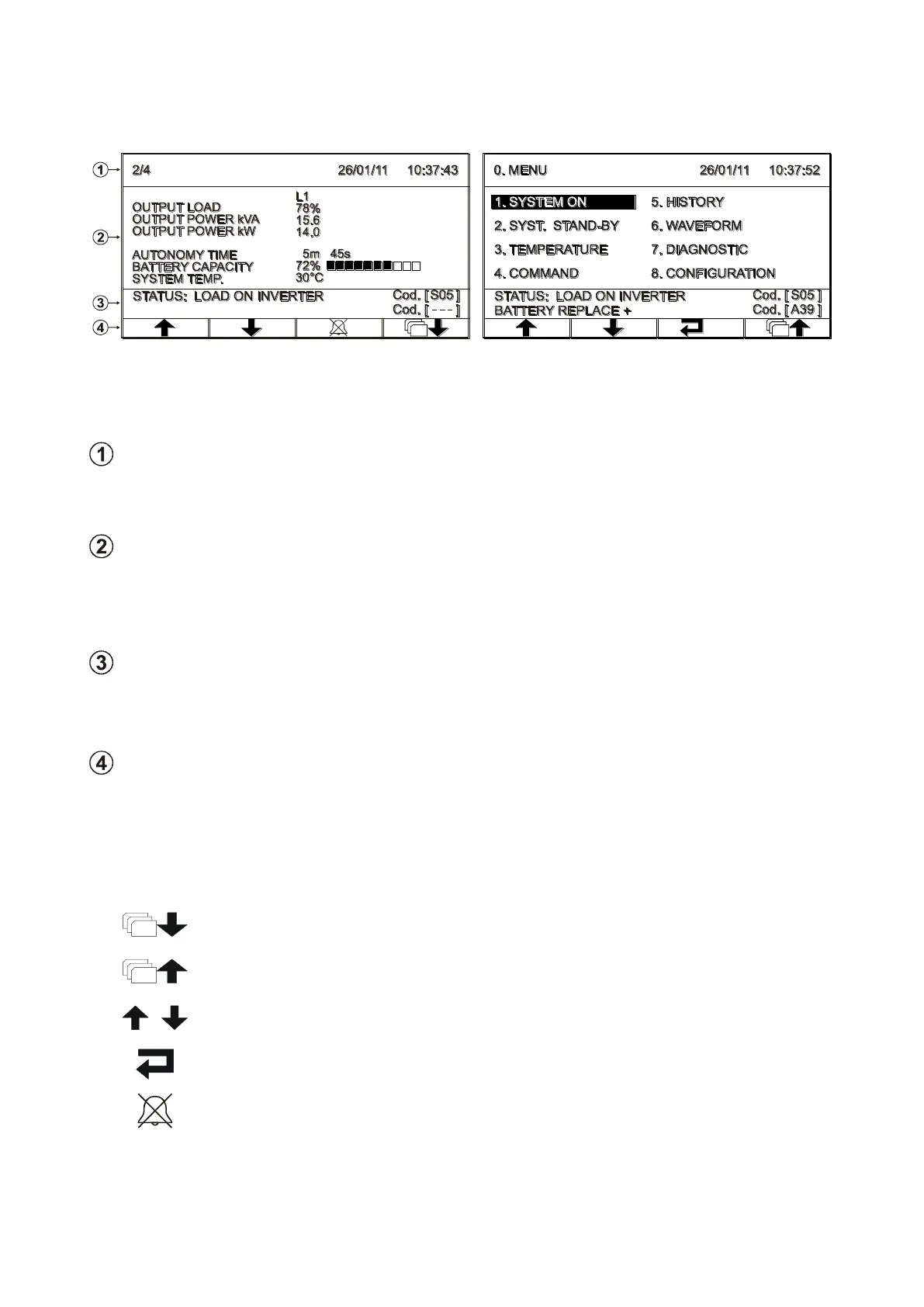

Beispiel-Displayanzeigen des graphischen Displays
(Abbildung dient der Veranschaulichung und ist keine wirklichkeitsgetreue Wiedergabe)
Displaybereich, in dem durchgehend Datum und Uhrzeit und, je nach
Bildschirmseite, auch die Seitenzahl oder die Bezeichnung des momentan
geöffneten Menüs angezeigt wird.
DATENANZEIGE /
MENÜNAVIGATION
Hauptbereich des Displays, in dem die (laufend aktualisierten) Echtzeit-
Messungen der CPS angezeigt werden. Gleichzeitig erscheinen hier alle Menüs,
die der Nutzer mit den entsprechenden Funktionstasten auswählen kann. Nach
der Auswahl des gewünschten Menüs werden eine oder mehrere Seiten mit allen
Daten des ausgewählten Menüs angezeigt.
CPS STATUS /
FEHLER - STÖRUNGENI
Bereich. in dem der Betriebsstatus der CPS angezeigt wird.
Die erste Zeile ist immer aktiviert und zeigt durchgehend den aktuellen
Betriebsstatus der CPS an. Die zweite Zeile erscheint nur bei einem Fehler bzw.
einer Störung der CPS und zeigt auch die Art und Weise des erhobenen
Fehlers/Defekts an.
Rechts neben jeder Zeile wird der entsprechende Code eingeblendet.
In vier Felder unterteilter Bereich, jedes Feld entspricht einer Funktionstaste. Je
nach aktuell geöffnetem Menü wird im jeweiligen Feld die Funktion der
entsprechenden Taste angezeigt.
Zurück zum letzten Menü oder zur letzten Seite
Durchscrollen der auswählbaren Felder innerhalb eines Menüs bzw. Wechseln von einer Seite
zur nächsten während der Datenanzeige
Bestätigung einer Auswahl
Tonsignal (Buzzer) vorübergehend leise stellen (mind. 0.5 Sekunden lang gedrückt halten).
Programmiertes Ein-/Ausschalten löschen (mehr als 2 Sekunden lang gedrückt halten)
(1)
Messgenauigkeit: 1% für Spannungsmessungen 3% für Leistungsmessungen, 0.1% für Frequenzmessungen.
Die Anzeige der verbleibenden Batteriedauer ist ein SCHÄTZWERT, kein Absolutwert.
