- 245 -
CONEXIONES ELÉCTRICAS
ATENCIÓN: se requiere un sistema de distribución trifásico de 4 hilos para la conexión trifásica en la
entrada.
El CPS debe estar conectado a una línea de alimentación 3 fases + neutro + PE (tierra de protección) de tipo
TT, TN o IT; es por lo tanto necesario respetar la rotación de las fases.
Son disponibles TRANSFORMER BOX (opcionales) para convertir las instalaciones de distribución de 3 hilos
a 4 hilos.

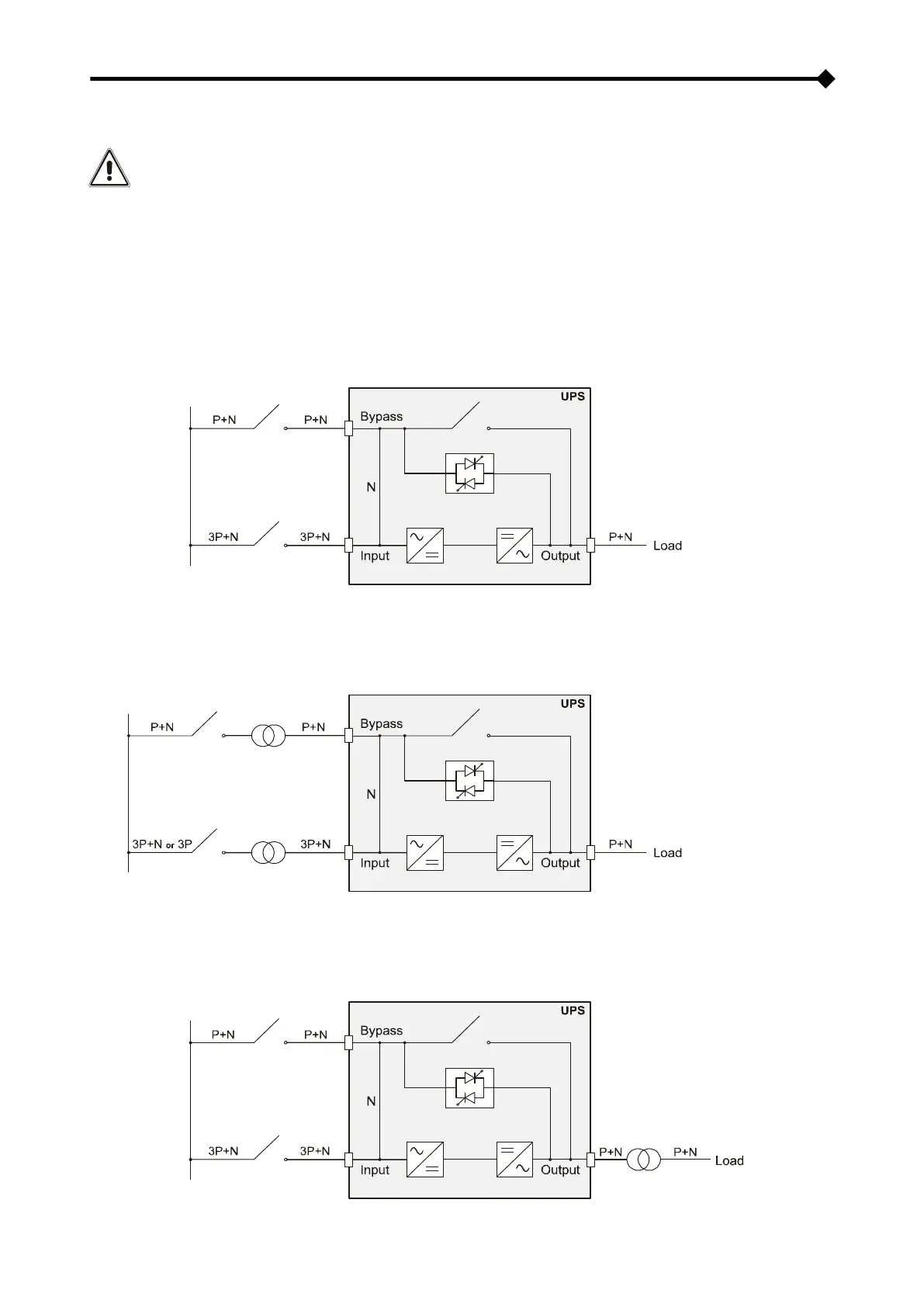

ESQUEMAS DE CONEXIÓN A LA INSTALACIÓN ELÉCTRICA
NOTA: para los siguientes esquemas en el caso de conexiones monofásicas en la línea de entrada, en lugar de 3P+N
se debe aplicar P+N.
CPS sin variación de régimen de neutro y con entrada del bypass separado
CPS con aislamiento galvánico en entrada y con entrada de bypass separado
CPS con aislamiento galvánico en salida y con entrada de bypass separado
