258

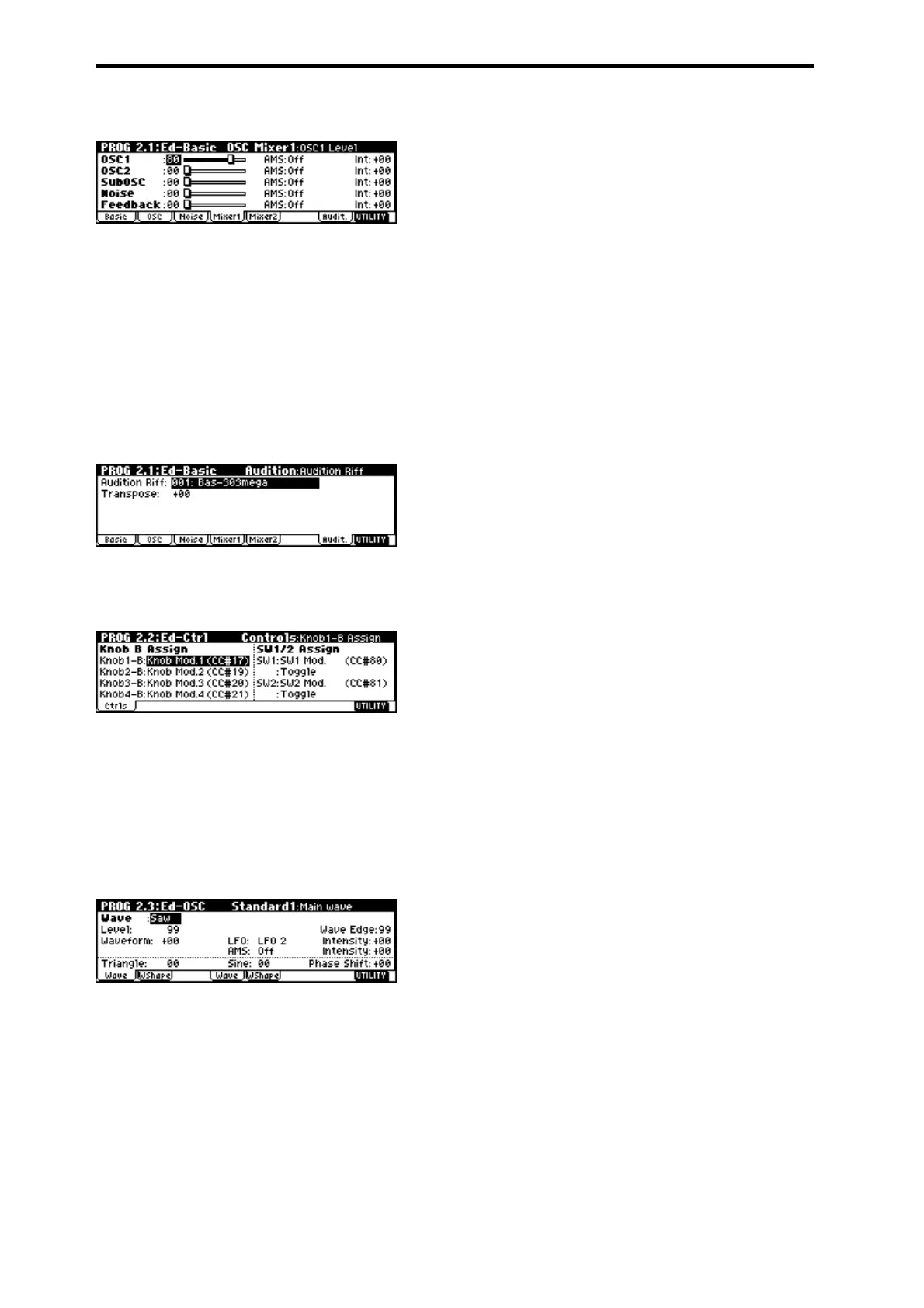

2.1–4: Mixer1/2.1–5: Mixer2
TRITON-Rack ☞p. EXB-MOSS
OSC1 Level p.34 1–6a: Mixer1: OSC1 (OSC1 Output Level)
AMS p.34 1–6a: Mixer1: AMS (Alternate Modulation Source)
Int p.34 1–6a: Mixer1: Intensity (Level AMS Intensity)
OSC2 Level p.34 1–6a: Mixer1: OSC2 (OSC2 Output Level)
AMS p.34 1–6a: Mixer1: AMS (Alternate Modulation Source)
Int p.34 1–6a: Mixer1: Intensity (Level AMS Intensity)
SubOSC Level p.34 1–6a: Mixer1: Sub OSC
AMS p.34 1–6a: Mixer1: AMS (Alternate Modulation Source)
Int p.34 1–6a: Mixer1: Intensity (Level AMS Intensity)
Noise Level p.34 1–6a: Mixer1: Noise
AMS p.34 1–6a: Mixer1: AMS (Alternate Modulation Source)
Int p.34 1–6a: Mixer1: Intensity (Level AMS Intensity)
Feedback Level p.34 1–6a: Mixer1: Feedback
AMS p.34 1–6a: Mixer1: AMS (Alternate Modulation Source)
Int p.34 1–6a: Mixer1: Intensity (Level AMS Intensity)
2.1–6: Audition
This is the same parameter as for programs of banks other
than I-F.
☞PG p.9 PROG 2.1–5: Audition
PROG 2.2: Ed–Ctrl
2.2–1: Ctrls (Controls)
TRITON-Rack ☞p. EXB-MOSS
Knob1–B
Knob2–B p.35 1–7b: Realtime Control Knobs B-Assign
Knob3–B ☞PROG 2.2–1a: Knob B Assign (PG p.9)
Knob4–B
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
SW1
SW1 Mode p.35 1–7a: Panel Switch Assign
SW2 ☞PROG 2.2–1b: SW1/2 Assign (PG p.10)
SW2 Mode
PROG 2.3: Ed–OSC
Standard
☞p.14 “EXB-MOSS owner’s manual”
2.3–1: Wave
TRITON-Rack ☞p. EXB-MOSS
Main Wave p.15 1–3a: Wave: Main Wave
Level p.15 1–3a: Wave: Level
Wave Edge p.15 1–3a: Wave: Wave Edge
Waveform p.15 1–3b: Waveform: Waveform
LFO p.15 1–3b: Waveform: LFO
Intensity p.15 1–3b: Waveform: Intensity (Waveform Modulation LFO Intensity)
AMS p.15 1–3b: Waveform: AMS (Alternate Modulation Source)
Intensity p.15 1–3b: Waveform: Intensity (Waveform AMS Intensity)
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Triangle p.15 1–3a: Wave: Triangle Level
Sine p.15 1–3a: Wave: Sine Level
Phase Shift p.15 1–3a: Wave: Phase Shift (Triangle & Sine Phase Shift)
