ROXELL - 031 - 0516
FLEX-AUGER - INSTALLATION INSTRUCTIONS
III-32
MAKE SURE THAT DROP HOLES :
- POINT DOWNWARDS AND ARE IN A STRAIGHT LINE
- ARE IN THE CENTRE OF THE OUTLET
FIGURE 49.

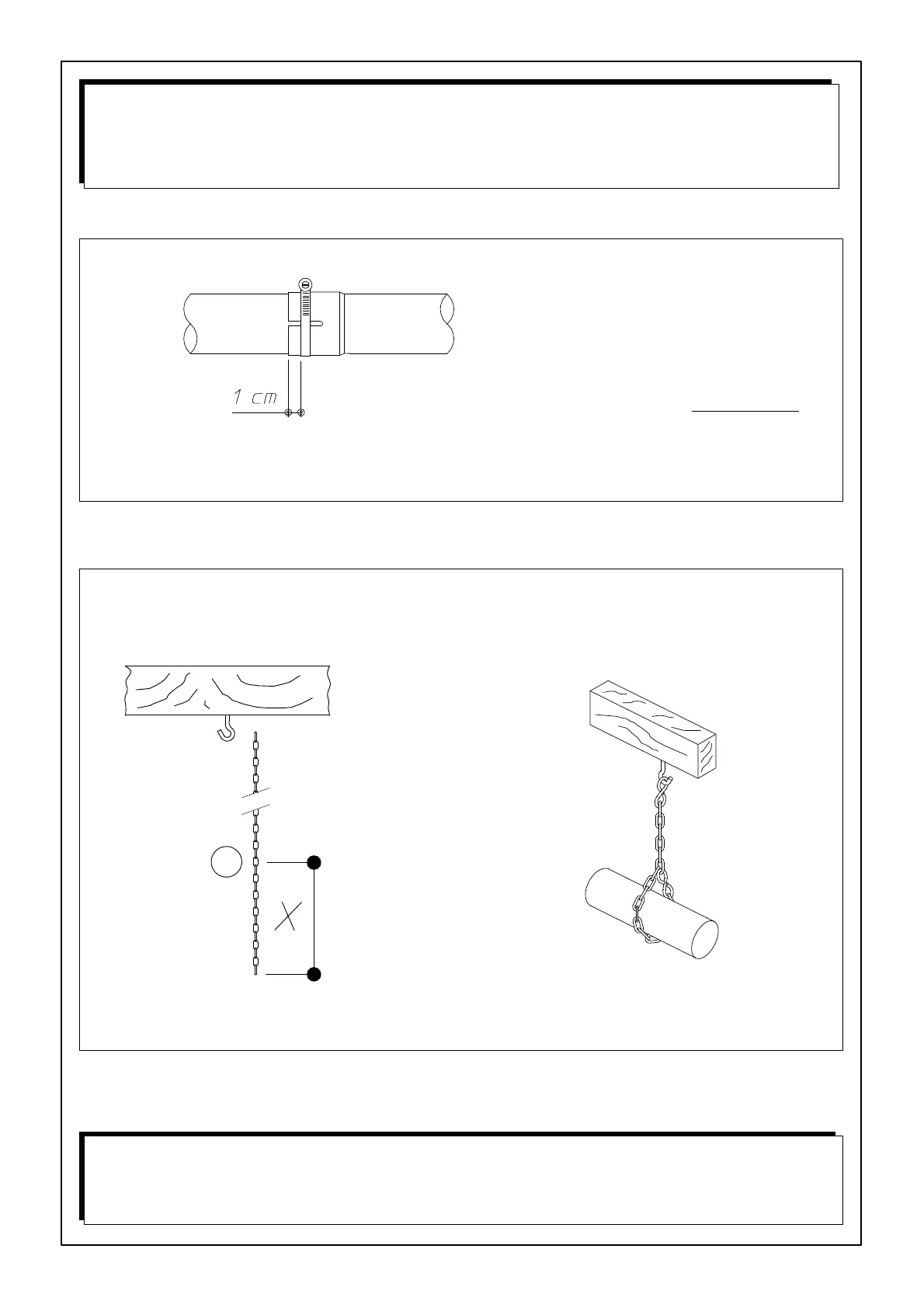

Install tube clamps as shown : so you get a
strong connection.
Firmly tighten tube clamps at the right time
with the right torque (minimum 10Nm.). Do
not deform the tubes.
EXTRA LENGTH OF CHAIN NEEDED TO MAKE
THE SUSPENSION LOOP :
FIGURE 50.
FIGURE 51.
x = 40cm for Model 55 and 75
x = 60cm for Model 90 and 125
WITH THE LOOP, YOU CAN ADJUST THE HEIGHT OF THE TRANSPORT LINE.
<
IN THIS WAY, SUSPEND ALL TUBES
PERFECTLY LEVEL.
PROCEED THAT WAY UNTIL YOU CAN DETERMINE THE LOCATION OF THE HOLE IN THE WALL.
ONLY NOW YOU CAN INSTALL THE BOOT UNDERNEATH THE BIN
