5 – 24
Austauschen der Hilfsleiteranschlüsse
Ist der Leistungsschalter mit Messerleisten ausgerüstet, die nicht
vollständig mit Kontaktmessern ausgestattet sind, kann es beim
Nachrüsten von zusätzlichem Zubehör erforderlich werden, diese
Messerleisten gegen vollständig bestückte auszutauschen.
Der Ausbau einer Messerleiste erfolgt in umgekehrter Reihenfolge
wie das
Nachrüsten.

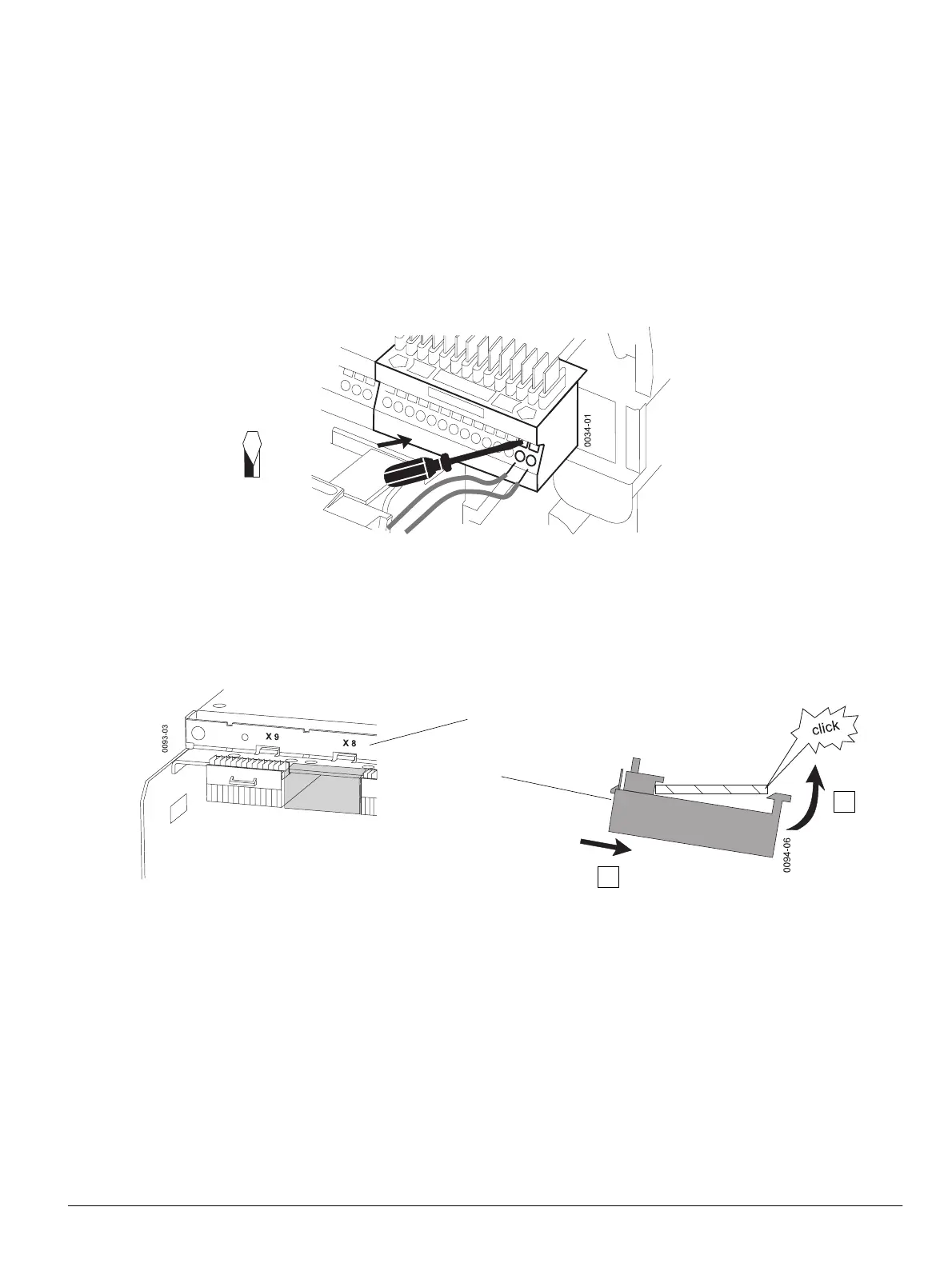

Leitungen anschließen
Schraublose Anschlusstechnik
5.4.2 Schleifkontaktmodul
Nachrüsten
(1) Einschubrahmen mit Schleifkontaktmodulen
(2) Schleifkontaktmodul
Demontage
Ist der Leistungsschalter mit Schleifkontaktmodulen ausgerüstet,
die nicht mit Kontakten ausgestattet sind, kann es beim Nachrüsten
von zusätzlichem Zubehör erforderlich werden, diese gegen
Schleifkontaktmodule mit Kontakten auszutauschen.
3,0 x 0,6
1/8“
1
2
(1)
(2)
Exchanging Secondary Disconnects
If the circuit breaker is fitted with secondary disconnect blocks that
are not fully equipped with contact blades, it may be necessary to
replace these secondary disconnect blocks with fully equipped ones
when field installing supplementary accessories.
Secondary disconnect blocks are disassembled in the reverse order
t
hat they are field installed in.
Connecting Secondary Wiring
Screwless terminal system
5.4.2 Guide Frame Secondary Disconnect Block
Field installing
(1) Guide frame with sliding contact modules
(2)
Secondary disconnect blocks
Disassembly
If the circuit breaker is fitted with secondary disconnect blocks that
are not equipped with contacts, it may be necessary to replace
them with secondary disconnect blocks with contacts when field
installing supplementary accessories.
