Siemens WL Series User Manual

1 – 1
1 Design

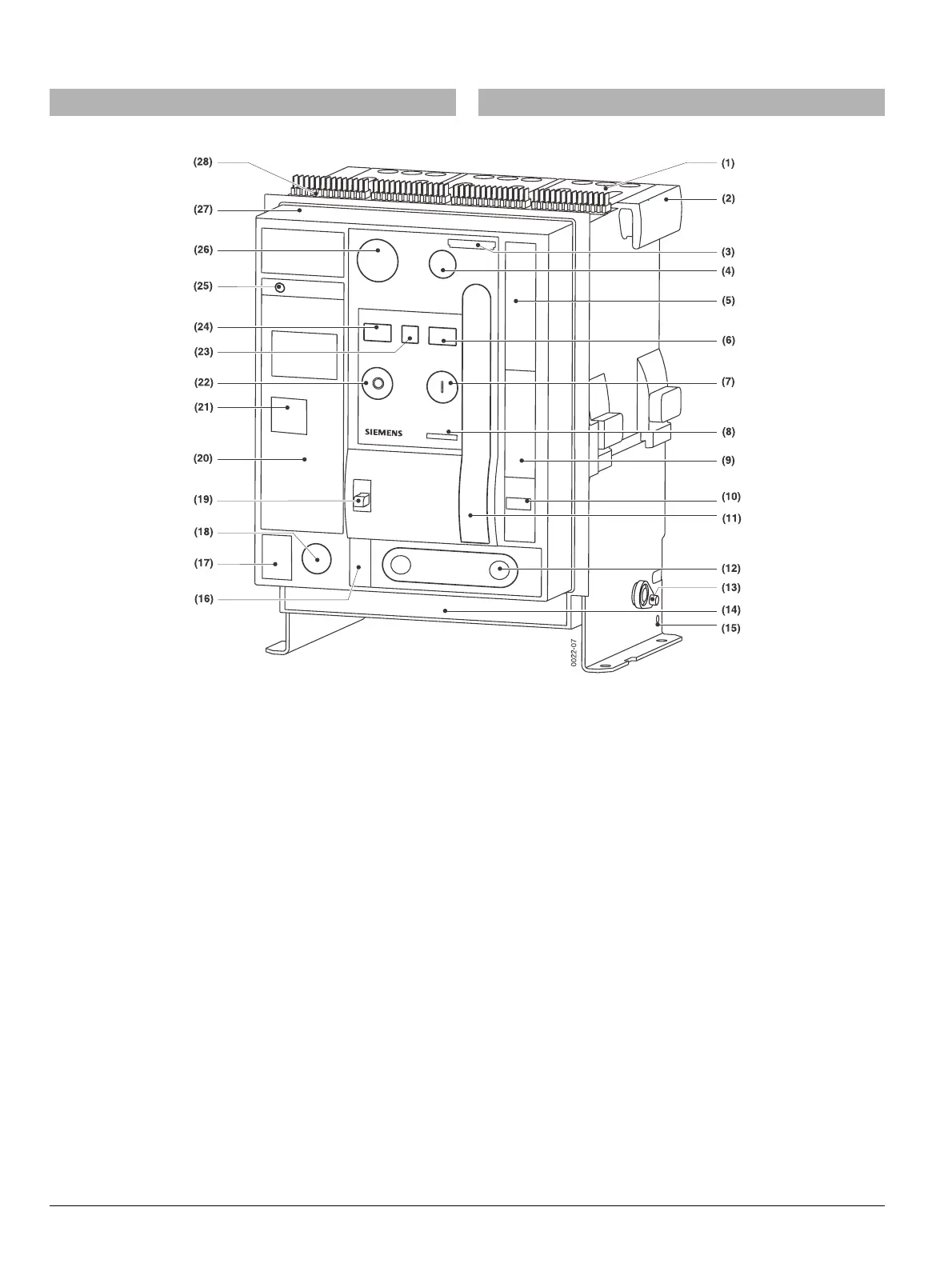

1.1 Circuit breaker
(1) Arc chute q (page 24-5)
(2) Carrying handle
(3) Identification tags
(4) Motor disconnect switch (option) q (page 13-3) or
"Electrical Closed" (option) q (page 11-5)
(5) Circuit breaker type labelq (page 2-1)
(6) Stored-energy indicator q (page 6-6)
(7) "CLOSE" button
(8) Ampere rating
(9) Racking pictogram
(10) Make-break operations counter (option)
(11) Spring charging lever q (page 6-4)
(12) Racking handle
(13) Draw-out unit transport shaft
(14) Options label q (page 2-1)
(15) Grounding terminal q (page 5-29)
(16) Position indicator q (page 6-2)
(17) Table for ground-fault protection q (page 9-24)
(18) Key lock for racking handle (option)
(19) Mechanical release of racking handle (option)
(20)
Trip unit q (page 9-1)
(21) Rating plug
(22) "OPEN" button or
"EMERGENCY OPEN" mushroom pushbutton (option)
(23) Ready-to-close indicator q (page 6-6)
(24) Circuit breaker OPEN / CLOSED indicator q (page 6-6)
(25) Tripped indicator (Reset button) q (page 6-8)
(26) Locking device "
lock OPEN" (option)
(27) Front panel
(28) Secondary Disconnects
1 Aufbau
1.1 Leistungsschalter
(1) Lichtbogenkammer q (Seite 24-5)
(2) Tragegriff
(3) Kennzeichnungsschilder
(4) Motorabstellschalter (Option) q (Seite 13-3) od
er
„Elektrisch EIN“ (Option) q (Seite 11-5)
(5) Typschild Leistungsschalter q (Seite 2-1)
(6) Speicherzustandsanzeige q (Seite 6-6)
(7) Taster „Mechanisch EIN“
(8) Bemessungsnennstromangabe
(9) Einfahrpiktogramm
(10) Schaltspielzähler (Option)
(11) Antriebshandhebel q (Seite 6-4)
(12) Handkurbel
(13) Einschubtransportwelle
(14) Ausstattungsschild q (Seite 2-1)
(15) Erdungsanschluss q (Seite 5-29)
(16) Positionsanzeige q (Seite 6-2)
(17) Tabelle Erdschluss-Schutz q (Seite 9-24)
(18) Sicherheitsschloss Handkurbel (Option)
(19) Mechanische Entriegelung der Handk
urbel (Option)
(20) Überstromauslöser q (Seite 9-1)
(21) Bemessungsnennstrommodul
(22) Taster „Mechanisch AUS“ oder
Pilzdrucktaster „NOT-AUS“ (Option)
(23) Einschaltbereitschaftsanzeige q (Seite 6-6)
(24) Schaltstellungsanzeige q (Seite 6-6)
(25) Ausgelöst-Anzeige (Rücksetzknopf) q (Seite 6-8)
(26) Abschließvorrichtung „Sicheres A
US“ (Option)
(27) Bedienpult
(28) Messerleiste für Hilfsstromanschlüsse
