61
OEM model kg/h kW V AC Ph I
nom
Win-
dings
TAM
jumper
Cable
[mm²]
Fuse [A/
type]
KUET 1 3.0 2.25 400 3 3.2 2 100 1.5 10 A/gG
KUET 2 5.0 3.75 400 3 5.4 1 100 1.5 10 A/gG
KUET 2 8.0 6.00 400 3 8.7 1 100 2.5 16 A/gG
© STULZ GmbH – all rights reserved EN/01.2019/G22
EC TOWER TECHNICAL MANUAL
9. Determine the number of windings using the table below:

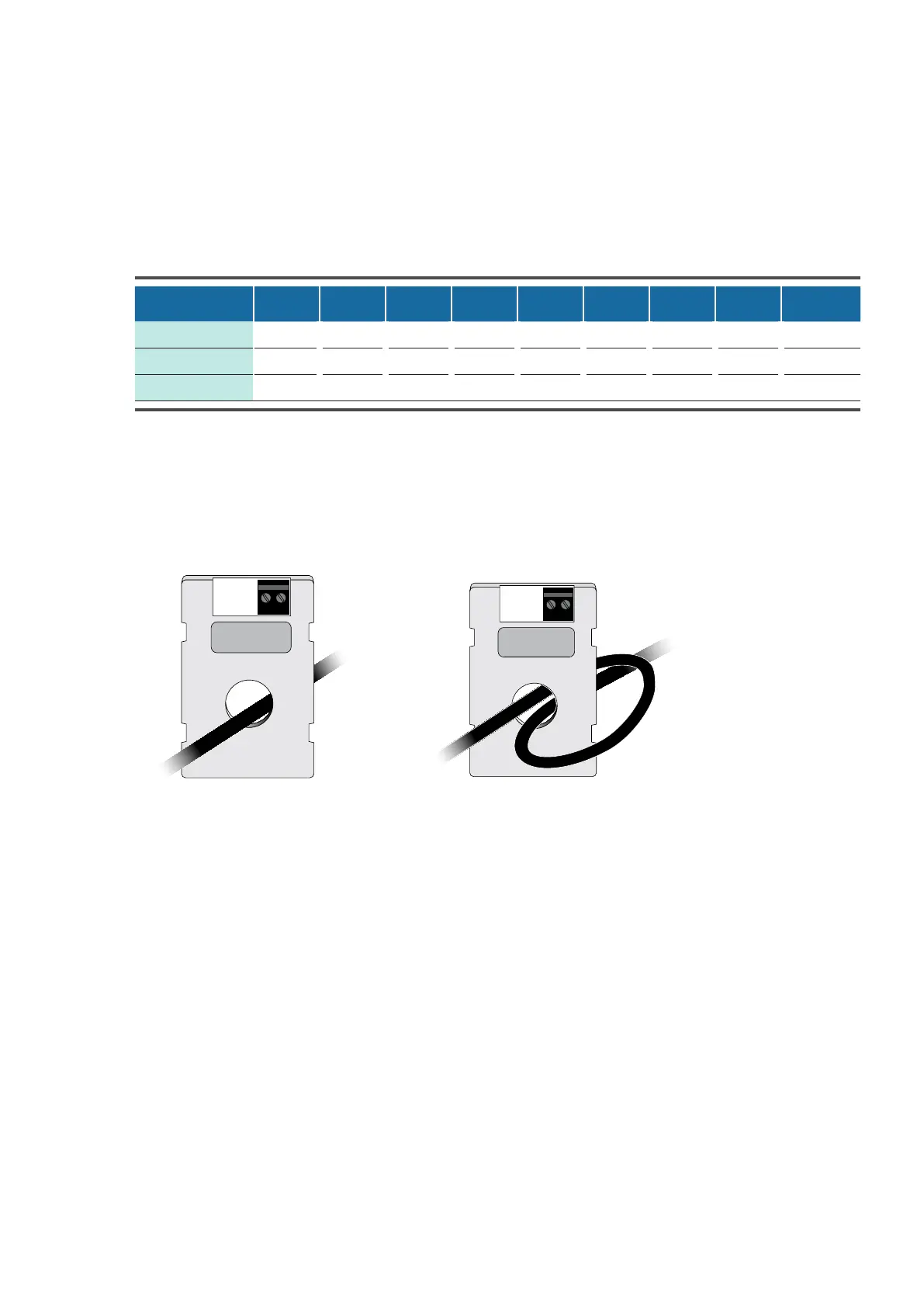

Setting the cable windings on the external current transformer (TAM)
The external current transformer (TAM) is situated in junction box 1 (see diagrams on page 59).
The number of cable windings depends on the steam output of the pre-installed steam humidifier.
10. Route the cable through the hole in the external current transformer (TAM).
- Make sure that there is the correct number of windings as per the table above.
Table: Number of windings dependent on steam output
Diagram: External current transformer (TAM) with windings
11. Determine the conductivity of the feed water (see section “7.6 Establishing the conductivity of the feed
water“ on page 47).
Durchführung eines Kabels Durchführung eines der beiden
Kabel mit derselben Phase
Durchführung von zwei Kabeln
mit derselben Phase
Durchführung eines Kabels in
“Doppelwindung”
Durchführung von drei Kabeln
mit derselben Phase
CPY*
700 500 300 100
700 500 300 100
700 500 300 100
700 500 300 100
700 500 300 100
700 500 300 100
700 500 300 100
Durchführung eines Kabels Durchführung eines der beiden
Kabel mit derselben Phase
Durchführung von zwei Kabeln
mit derselben Phase
Durchführung eines Kabels in
“Doppelwindung”
Durchführung von drei Kabeln
mit derselben Phase
CPY*
700 500 300 100
700 500 300 100
700 500 300 100
700 500 300 100
700 500 300 100
700 500 300 100
700 500 300 100
1 winding 2 windings
