REMARQUE : le capteur de débit et le capteur de pression présentent sur le corps le même type de
connecteur DIN 43650, il faut donc faire attention à connecter chaque capteur au bon câble.
Figure 6: Connexion du capteur de pression 4 - 20 mA
2.2.3.2 Connexion du capteur de débit
Le capteur de débit est fourni avec son propre câble. Le câble doit être connecté d’un côté au capteur et de
l’autre à l’entrée spécifique du capteur de débit du convertisseur, identifiée par la sérigraphie « Flow » voir
Figure 5
Le câble présente deux connecteurs différents avec sens de connexion obligé : connecteur pour applications
industrielles (DIN 43650) côté capteur et connecteur à 6 pôles côté convertisseur.
REMARQUE : le capteur de débit et le capteur de pression présentent sur le corps le même type de
connecteur DIN 43650, il faut donc faire attention à connecter chaque capteur au bon câble.
2.2.4 Connexions électriques entrées et sorties systèmes utilisateurs
Les convertisseurs sont munis de 4 entrées et de 2 sorties de manière à pouvoir réaliser des solutions
d’interface avec des installations plus complexes.
La Figure 7 et la Figure 8 présentent, à titre d’exemple, deux configurations possibles des entrées et des
sorties.
Il suffira à l’installateur de câbler les contacts d’entrée et de sortie souhaités et d’en configurer les fonctions
correspondantes selon les besoins (voir paragraphes 6.6.13 et 6.6.14).
REMARQUE : L’alimentation +19 [Vcc] fournie aux broches 11 et 18 de J5 (bornier à 18 pôles) peut fournir
au maximum 50 [mA].

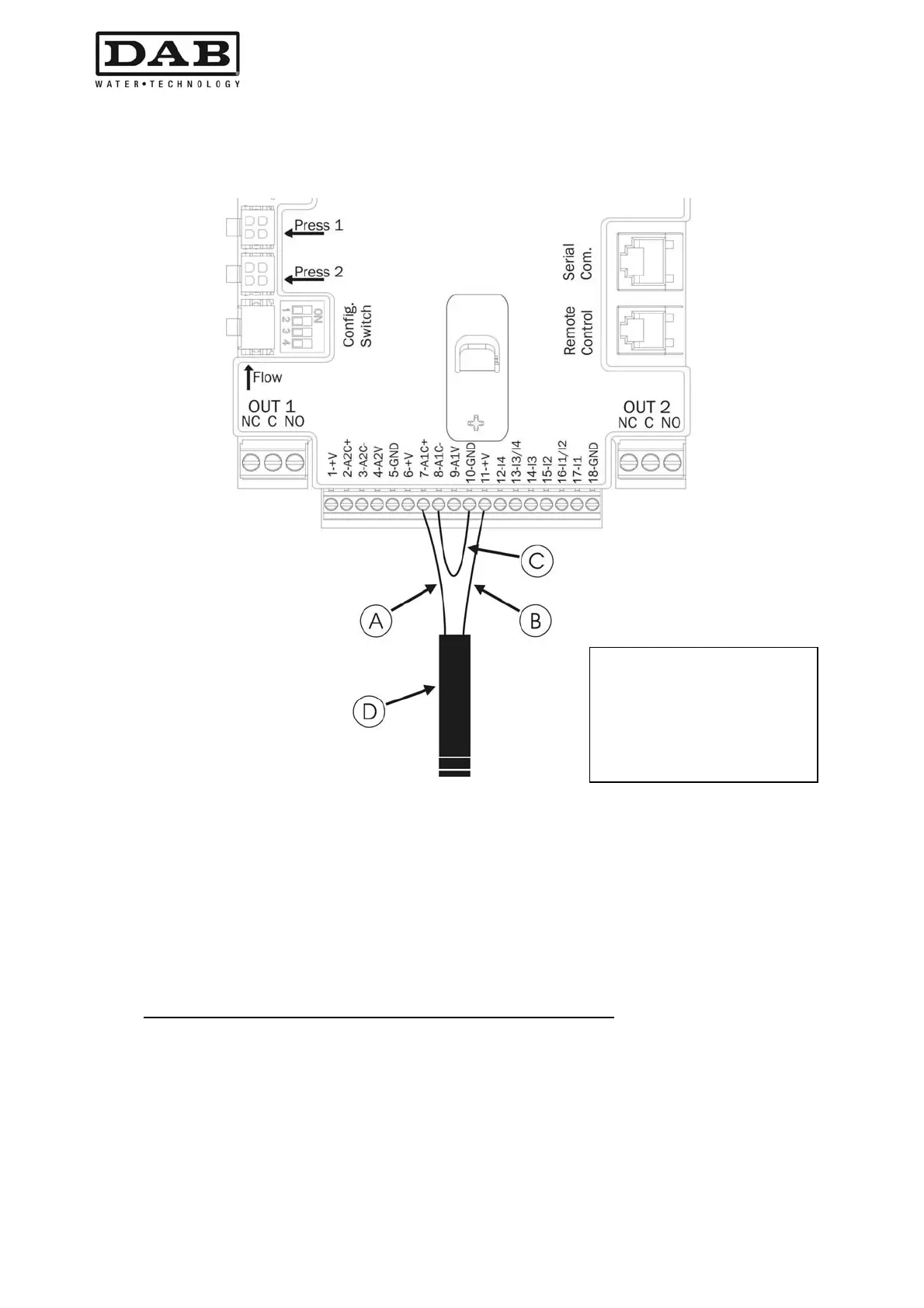

LÉGENDE
A Blanc
B Rouge
C Cavalier
D Câble du capteur
