DEUTSCH
179
3 TASTATUR UND DISPLAY

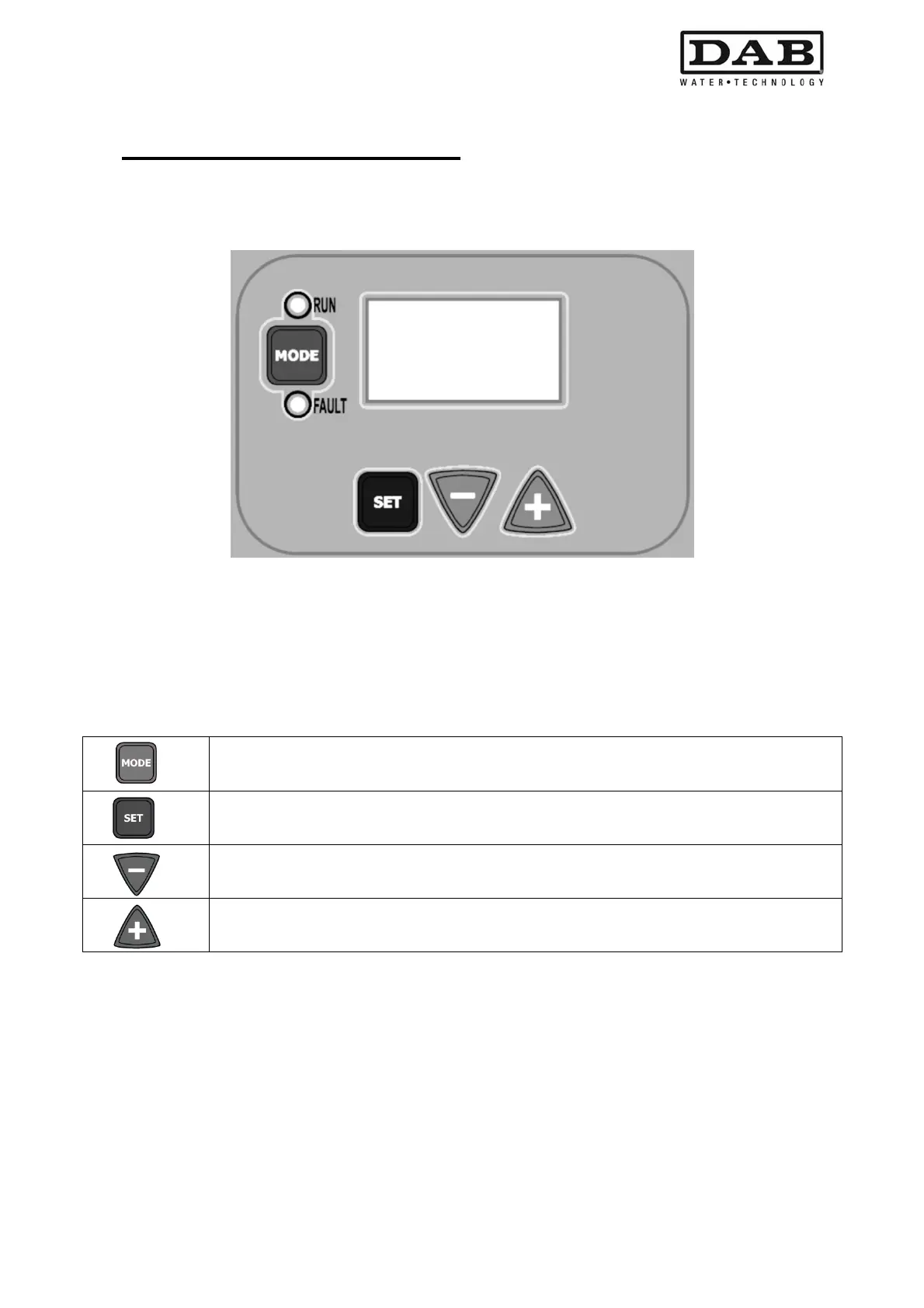

Abbildung 9: Aspekt der Nutzschnittstelle
Die Schnittstelle mit der Maschine besteht aus einem Display oled 64 X 128, gelb mit schwarzem
Hintergrund und 4 Druckknöpfen "MODE", "SET", "+", "-" siehe Abbildung 9.
Das Display zeigt die Größen und den Zustand des Umrichters mit Angaben über die Funktionalität der
verschiedenen Parameter an.
Die Funktionen der Tasten sind in der Tabelle 7 zusammengefasst.
Mit der Taste MODE gelangt man zu nachfolgenden Positionen innerhalb des Menüs. Ein
längerer Druck über mindestens 1 Sek. ermöglicht den Übergang auf den vorherigen
Menüpunkt.
Die Taste SET ermöglicht den Ausgang aus dem vorliegenden Menü.
Verringert den aktuellen Wert (wenn es sich um einen abänderbaren Wert handelt).
Erhöht den aktuellen Wert (wenn es sich um einen abänderbaren Wert handelt).
Tabelle 7: Tastenfunktionen
Ein längerer Druck der Tasten +/- ermöglicht die automatische Erhöhung/Verringerung des gewählten Werts.
3 Sekunden nach dem Tastendruck +/- erhöht sich die automatische Erhöhungs-
/Verringerungsgeschwindigkeit.
HINWEIS: Durch Drücken der Tasten + oder – wird die angewählte Größe verändert und sofort im
Dauerspeicher (EEPROM-Speicher) gespeichert. Wird die Maschine während dieser Phase
absichtlich oder unabsichtlich ausgeschaltet, gehen die soeben eingegebenen Parameter nicht
verloren. Die Taste SET dient nur für den Austritt aus dem aktuellen Menü und ist nicht notwendig,
um die vorgenommenen Änderungen zu speichern. Nur in besonderen Fällen (Kapitel 6) werden
einige Größen durch den Druck von „SET“ oder „MODE“ ausgeführt.
