ITALIANO
14
NOTA: il sensore di flusso ed il sensore di pressione presentano sul proprio corpo lo stesso tipo di
connettore DIN 43650 per cui è necessario porre attenzione al collegamento del giusto sensore sul
giusto cavo.

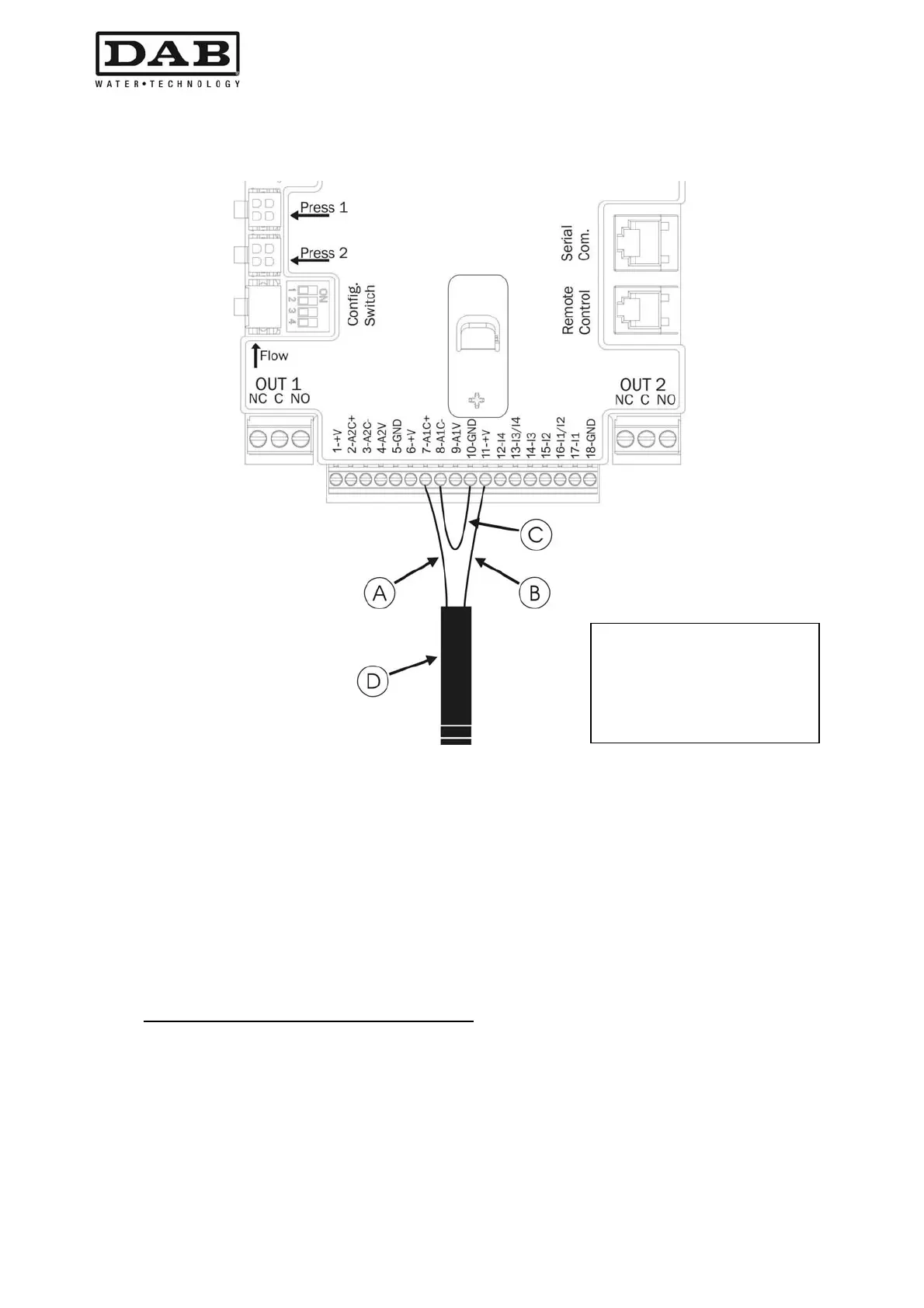

Figura 6: Collegamento sensore di pressione 4 - 20 mA
2.2.3.2 Collegamento del sensore di flusso
Il sensore di flusso viene fornito assieme al proprio cavo. Il cavo deve essere collegato da un lato al sensore
e dall'altro all'apposito ingresso sensore di flusso dell'inverter, contrassegnato dalla serigrafia "Flow" vedi
Figura 5.
Il cavo presenta due diverse terminazioni con verso di inserzione obbligato: connettore per applicazioni
industriali (DIN 43650) lato sensore e connettore a 6 poli lato inverter.
NOTA: il sensore di flusso ed il sensore di pressione presentano sul proprio corpo lo stesso tipo di
connettore DIN 43650 per cui è necessario porre attenzione al collegamento del giusto sensore sul giusto
cavo.
2.2.4 Collegamenti elettrici ingressi e uscite utenti
Gli inverter sono dotati di 4 ingressi e di 2 uscite in modo da poter realizzare alcune soluzioni di interfaccia
con istallazioni più complesse.
Nella Figura 7 e Figura 8 sono riportati a titolo di esempio, due possibili configurazioni degli ingressi e delle
uscite. Per l'installatore sarà sufficiente cablare i contatti di ingresso e di uscita desiderati e configurarne le
relative funzionalità come desiderato (vedi paragrafi 6.6.13 e 6.6.14).
NOTA: L'alimentazione +19 [Vdc] fornita ai pin 11 e 18 di J5 (morsettiera a 18 poli) può erogare al massimo
50 [mA].
LEGENDA
A Bianco
B Rosso
C Ponticello
D Cavo dal sensore
