2.2.4.1 Caractéristiques des contacts de sortie OUT 1 et OUT 2 :
Les connexions des sorties énumérées ci-après se réfèrent aux deux borniers J3 et J4 à 3 pôles indiqués
par la sérigraphie OUT1 et OUT 2 et sous celle-ci est indiqué également le type de contact relatif à la borne.
Caractéristiques des contacts de sortie
Type de contact NO, NF, COM
Tension max. admissible [V] 250
Courant max. admissible [A]
5 -> charge résistive
2,5 -> charge inductive
Section max. du câble acceptée [mm²] 3,80
Tableau 5: Caractéristiques des contacts de sortie

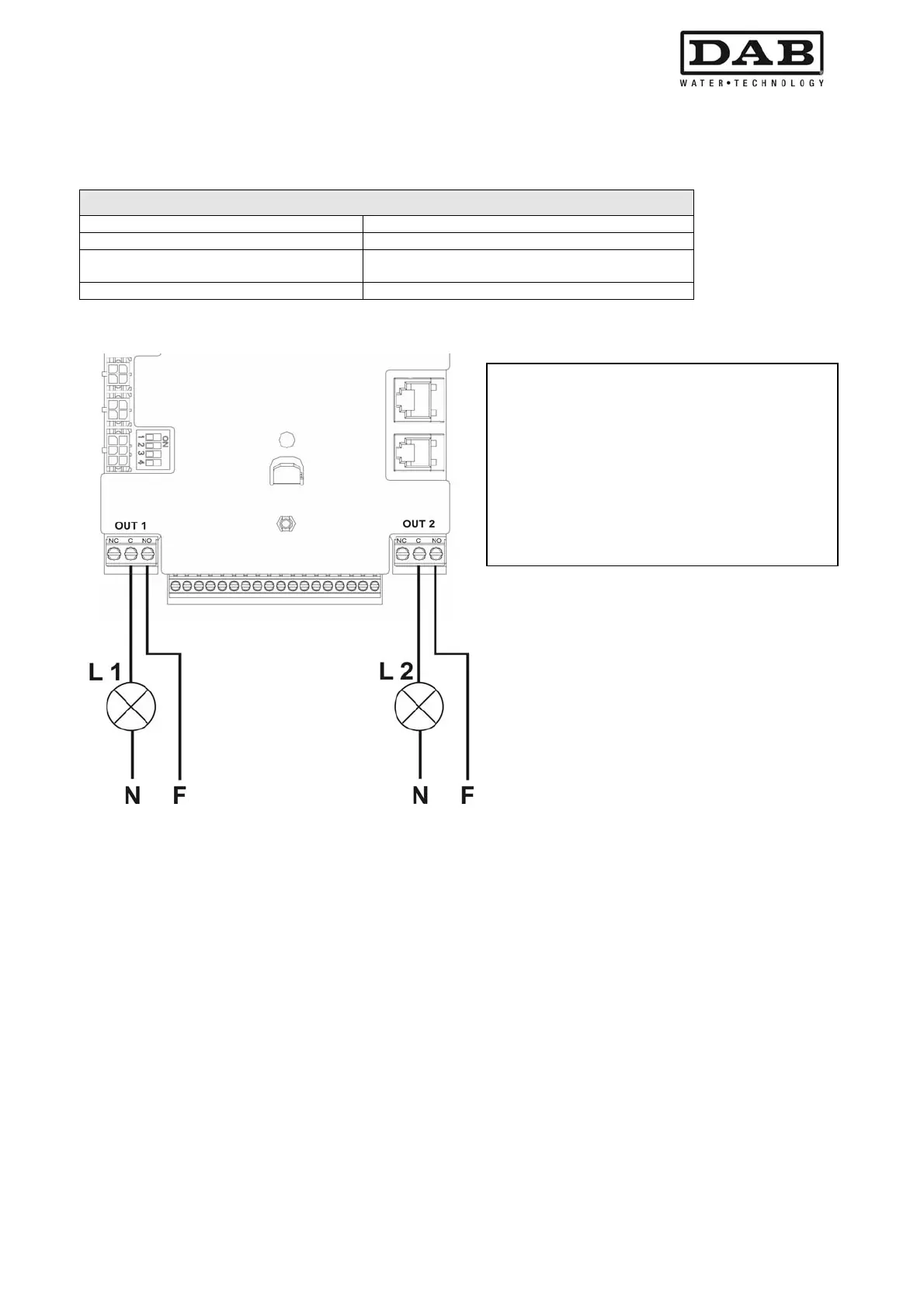

Figure 7: Exemple de connexion des sorties
2.2.4.2 Caractéristiques des contacts d’entrée photo-couplés :
Les connexions des entrées énumérées ci-après se réfèrent au bornier à 18 pôles J5 dont la numérotation
commence par la broche 1 à partir de la gauche. La sérigraphie identifiant les entrées se trouve sur la base
du bornier.
- I 1 : Broches 16 et 17.
- I 2 : Broches 15 et 16.
- I 3 : Broches 13 et 14.
- I 4 : Broches 12 et 13.
La mise sous tension des entrées peut être faite en courant continu ou alternatif à 50-60 Hz. Nous donnons
ci-après les caractéristiques électriques des entrées Tableau 6.
En se référant à l’exemple proposé Figure 7 et
en utilisant les configurations d’usine (O1 = 2 :
contact NO ; O2 = 2 ; contact NO) on obtient :
L1 s’allume quand la pompe est en
blocage (ex. « BL »: blocage absence
eau).
L2 s’allume quand la pompe est en
marche (« GO »).
