ΕΛΛΗΝΙΚΑ
495

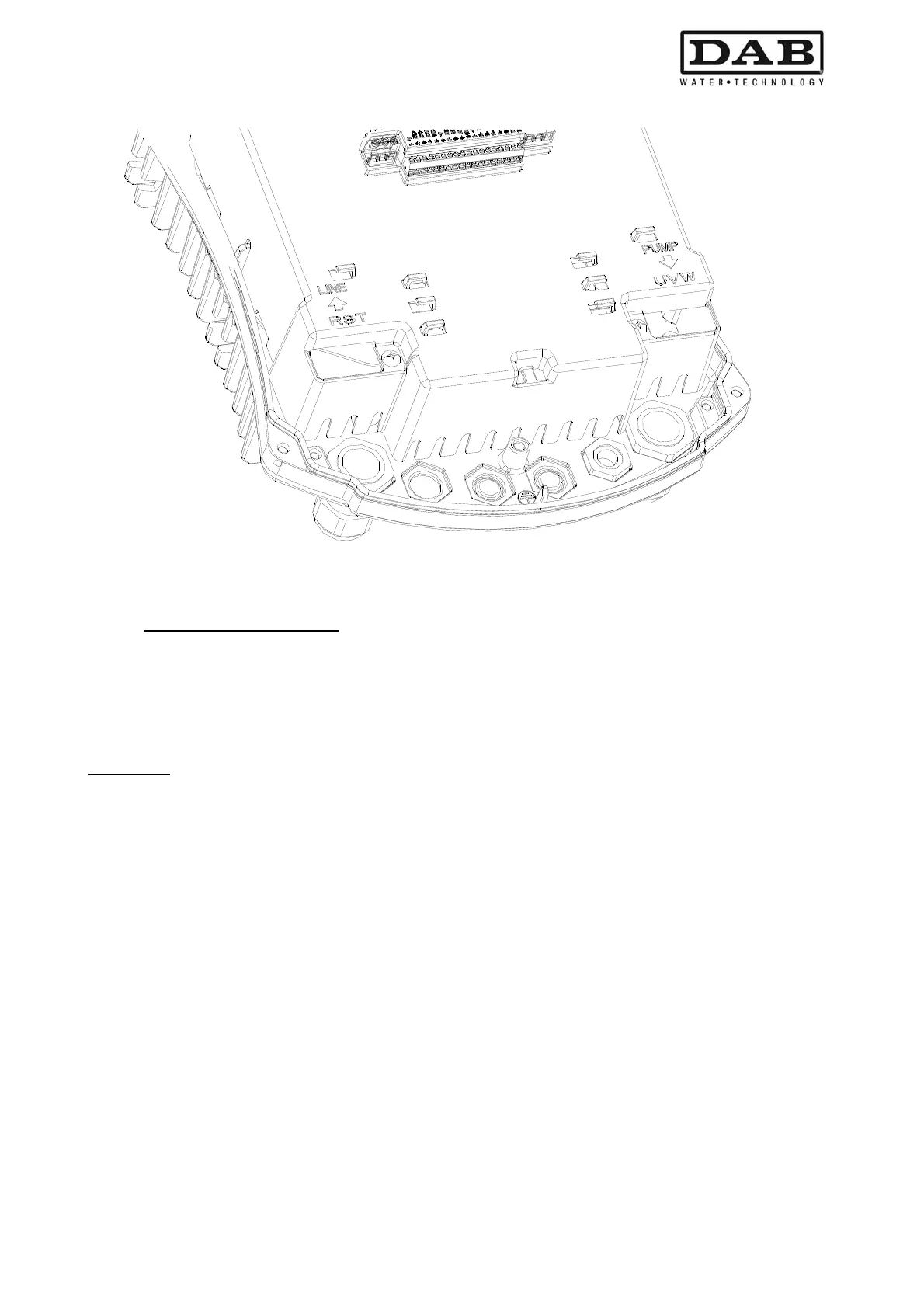

Σχήμα 2: Ηλεκτρολογικές συνδέσεις
2.2.1 Ηλεκτρική συνδεσμολογία
Για βελτίωση της ανοσίας σε τυχόν θόρυβο που εκπέμπεται προς άλλες συσκευές, συνιστάται η χρήση
ξεχωριστής ηλεκτρικής καλωδίωσης για την τροφοδοσία του inverter.
Είναι ευθύνη του εγκαταστάτη να βεβαιώνεται ότι το δίκτυο ηλεκτρικής τροφοδοσίας διαθέτει επαρκή γείωση
σύμφωνα με τις ισχύουσες διατάξεις.
ΠΡΟΣΟΧΗ:
Η τάση γραμμής μπορεί να αλλάξει ότι η ηλεκτροκίνητη αντλία ενεργοποιείται από το inverter.
Η τάση στη γραμμή μπορεί να υποστεί διαφοροποιήσεις ανάλογα με τις άλλες διατάξεις που είναι
συνδεδεμένες σε αυτή, και με την ποιότητα της ίδιας της γραμμής.
2.2.1.1 Σύνδεση στη γραμμή τροφοδοσίας
Η σύνδεση ανάμεσα στην τριφασική
γραμμή τροφοδοσίας και το inverter θα πρέπει να πραγματοποιηθεί με
ένα καλώδιο με 4 σύρματα (3 φάσεις + γείωση). Τα χαρακτηριστικά τροφοδοσίας θα πρέπει να μπορούν να
ικανοποιούν τις ενδείξεις του Πίνακα 1.
Οι ακροδέκτες εισόδου είναι αυτοί που υποδεικνύονται με την ένδειξη RST και με ένα βέλος που δείχνει προς
τους ακροδέκτες, δείτε Σχήμα 2.
Η
διατομή, ο τύπος και η θέση των καλωδίων για την τροφοδοσία του inverter θα πρέπει να επιλέγονται
σύμφωνα με τις ισχύουσες διατάξεις. Ο Πίνακας 2 παρέχει ενδείξεις σχετικά με τη διατομή καλωδίου που
πρέπει να χρησιμοποιηθεί. Ο πίνακας αφορά τα καλώδια από PVC με 4 σύρματα (3 φάσεις + γείωση). και
εκφράζει την ελάχιστη συνιστώμενη διατομή σύμφωνα
με το ρεύμα και το μήκος του καλωδίου.
Το ρεύμα τροφοδοσίας του inverter μπορεί να υπολογιστεί γενικά (με επιφύλαξη ένα περιθώριο ασφαλείας)
ως 1/8 περισσότερο από το ρεύμα που απορροφά η αντλία.
Παρότι το inverter διαθέτει ήδη δικά του εσωτερικά προστατευτικά, συστήνεται η εγκατάσταση ενός
μαγνητοθερμικού διακόπτη προστασίας με τις κατάλληλες διαστάσεις.
Σε
περίπτωση χρήση ολόκληρης της διαθέσιμης ισχύος, για να βρείτε το ρεύμα που πρέπει να
χρησιμοποιηθεί στην επιλογή των καλωδίων και του μαγνητοθερμικού διακόπτη, μπορείτε να
συμβουλευθείτε τον Πίνακα 3.
