DAB MCE-55/P - AD: Конфигурация Адреса; PR: Датчик Давления; MS: Система Измерений

РУССКИЙ
307

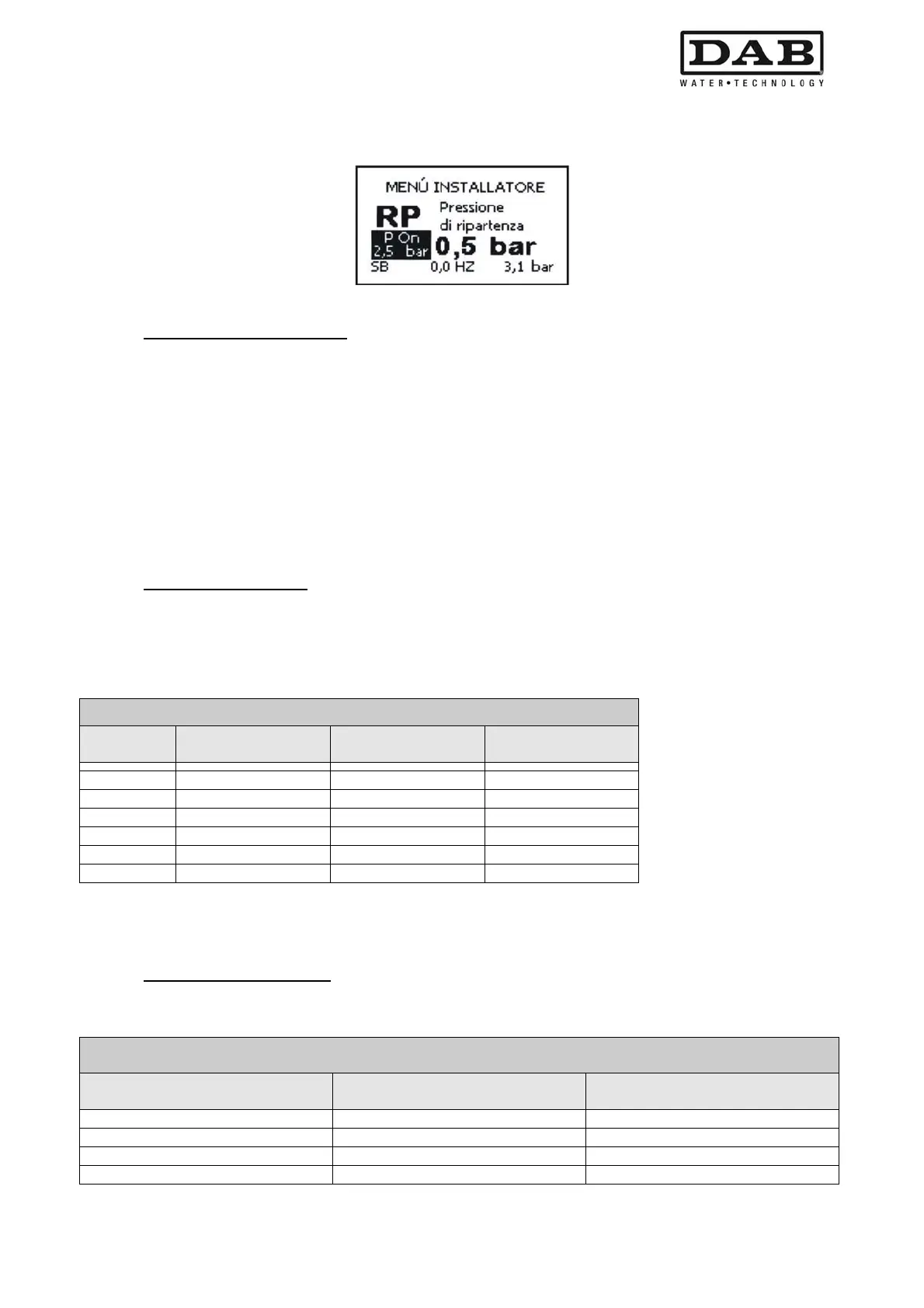

Для помощи пользователю, на странице настройки RP под символом RP, появляется выделенное
реальное давление нового включения, см. Рисунок 14.
Рисунок 13: Настройка давления нового включения
6.5.6 AD: Конфигурация адреса
Приобретает значение только при соединении мульти-инвертера. Задается адрес для сообщения,
присваиваемый инвертеру. Возможные значения: автоматическое (по умолчанию), или адрес,
присвоенный вручную.
Заданные вручную адреса могут получать значения от 1 до 8. Конфигурация адресов должна быть
однородной для всех инвертеров, из которых состоит группа: или автоматическая для всех, или
ручная для всех.
Нельзя задавать одинаковые адреса.
Как в случае задачи смешанных адресов (некоторые ручные и некоторые автоматические), так и в
случае дублирования адресов, появляется сигнал ошибки. Сигнализация об ошибке появляется с
миганием буквы Е вместо адреса машины.
Если присвоение выбирается автоматически, всякий раз, когда включается система, присваиваются
адреса, отличающиеся от предыдущих, но это
не влияет на правильную работу.
6.5.7 PR: Датчик давления
Настройка типа используемого датчика давления. Этот параметр позволяет выбирать датчик
давления рациометрического типа или по току. Для обоих типов датчиков можно выбрать различную
шкалу. Выбрав датчик рациометрического типа (по умолчанию) нужно использовать вход Press 1 для
его соединения. Если используется датчик по току 4-20 мA, нужно использовать соответствующие
винтовые клеммы в клеммнике входов. (
См. Соединение датчика давления пар 2.2.3.1)
Настройка датчика давления
Величина
PR
Тип датчика Указание Шкала [бар]
0 Рациометрический 501 R 16 бар 16
1 Рациометрический 501 R 25 бар 25
2 Рациометрический 501 R 40 бар 40
3 4-20 мА 4/20 мА 16 бар 16
4 4-20 мА 4/20 мА 25 бар 25
5 4-20 мА 4/20 мА 40 бар 40
Таблица 15: Настройка датчика давления
ПРИМЕЧАНИЕ: Настройка датчика давления не зависит от давления, которое требуется
получить, а от датчика, монтированного на установке.
6.5.8 MS: Система измерений
Задается система единиц измерений, выбирая международную или английскую систему.
Показываемые величины приведены в Таблице 16.
Показываемые единицы измерений
Величина
Международная единица
измерения
Английская единица
измерения
Давление бар
Температура °C °F
Расход л / мин галлон / мин
Таблица 16: Система единиц измерения
