DEUTSCH
174

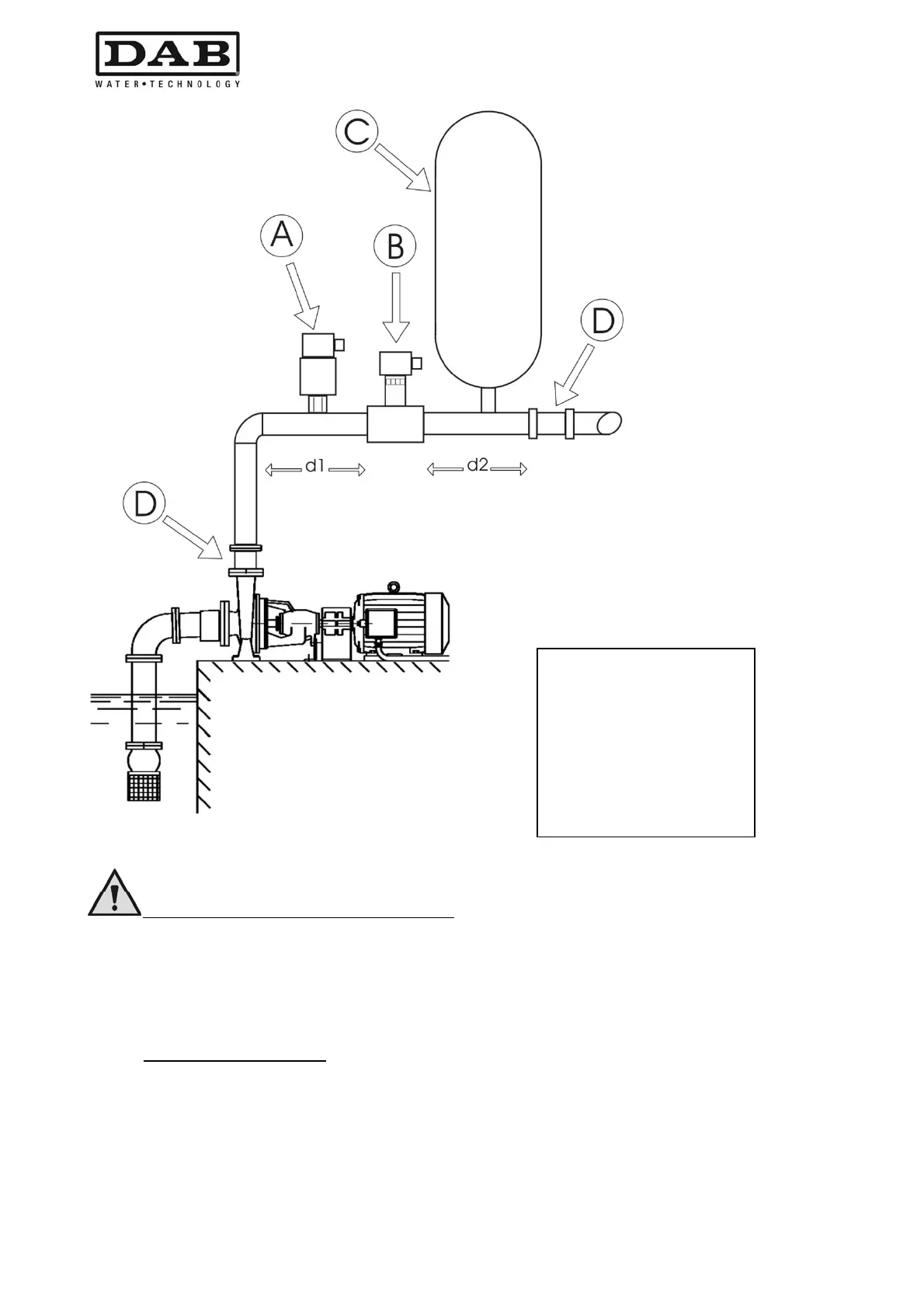

Abbildung 4: Hydraulik-Installation
Gefahr von Fremdkörpern in der Leitung: Verschmutzte Flüssigkeiten können Leitungen und
Durchflusssensoren oder Drucksensoren verstopfen und den korrekten Betrieb des Systems
beeinträchtigen. Darauf achten, dass die Sensoren so installiert werden, dass sich an ihnen keine zu hohen
Mengen an Ablagerungen oder Luftblasen sammeln können, was zu einer mangelhaften
Funktionstüchtigkeit führen würde. Falls eine Leitung vorliegt, durch die Fremdkörper fließen könnten, muss
ein entsprechender Filter angebracht werden.
2.2.3 Anschluss der Sensoren
Die Kabelanschlüsse für die Sensoren befinden sich im mittleren Teil und sind zugänglich, indem die
Kunststoffabdeckung, die mit vier Schrauben an den Ecken befestigt ist, entfernt wird. Die Sensoren müssen
in den hierfür vorgesehenen Eingängen angeschlossen werden, die durch die Siebdruckkennzeichnungen
„Press“ und „Flow“ siehe Abbildung 5 gekennzeichnet sind.
LEGENDE
A Drucksensor
B Druckflusssensor
C Überlaufbehälter
D Sperrventil
d1- d2 Installationsabstände
für Druckflusssensoren
