РУССКИЙ
282

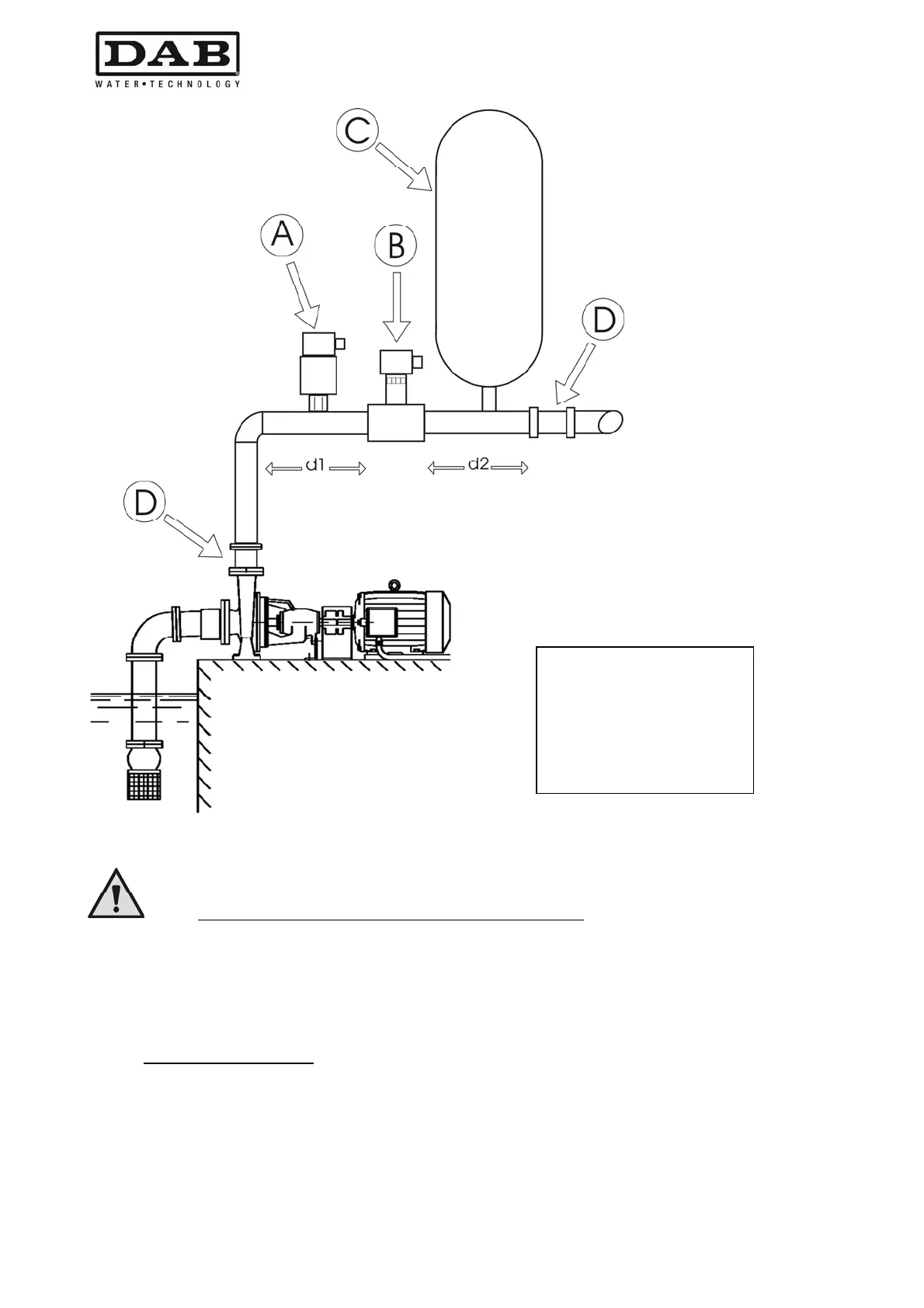

Рисунок 4: Гидравлический монтаж
Опасность наличия посторонних предметов в трубах: наличие загрязнений внутри труб
жидкости может засорить каналы прохождения, заблокировать датчик расхода или датчик давления и
нарушить нормальную работу системы. Следует обращать особое внимание на монтаж датчиков,
делая так, чтобы в них не могли накапливаться отложения в большом количестве или
образовываться воздушные пузыри, нарушающие их работу. Если у вас имеется
труба, через
которую могут проходить посторонние предметы, следует установить специальный фильтр.
2.2.3 Соединение датчиков
Выводы для соединения датчиков находятся в нижней правой части и становятся доступны, сняв
пластиковую крышку, удерживаемую на месте четырьмя винтами.. Выводы для соединения датчиков
находятся в нижней правой части и становятся доступны, сняв пластиковую крышку, удерживаемую
на месте четырьмя винтами по углам. Датчики должны соединяться со специальными входами,
обозначенными надписями "Press" e "Flow"
см. Рисунок 5
ЛЕГЕНДА
A датчик давления
B датчик расхода
C расширительный сосуд
D невозвратный клапан
d1- d2 расстояние от
установки датчика
расхода
