ITALIANO
15
2.2.4.1 Caratteristiche dei contatti di uscita OUT 1 e OUT 2:
Le connessioni delle uscite elencate di seguito fanno riferimento alle due morsettiere J3 e J4 a 3 poli indicate
con la serigrafia OUT1 e OUT 2 e sotto a questa è scritto anche il tipo di contatto relativo al morsetto.
Caratteristiche dei contatti di uscita
Tipo di contatto NO, NC, COM
Max tensione sopportabile [V] 250
Max corrente sopportabile [A]
5 -> carico resistivo
2,5 -> carico induttivo
Max sezione del cavo accettata [mm²] 3,80
Tabella 5: Caratteristiche dei contatti di uscita

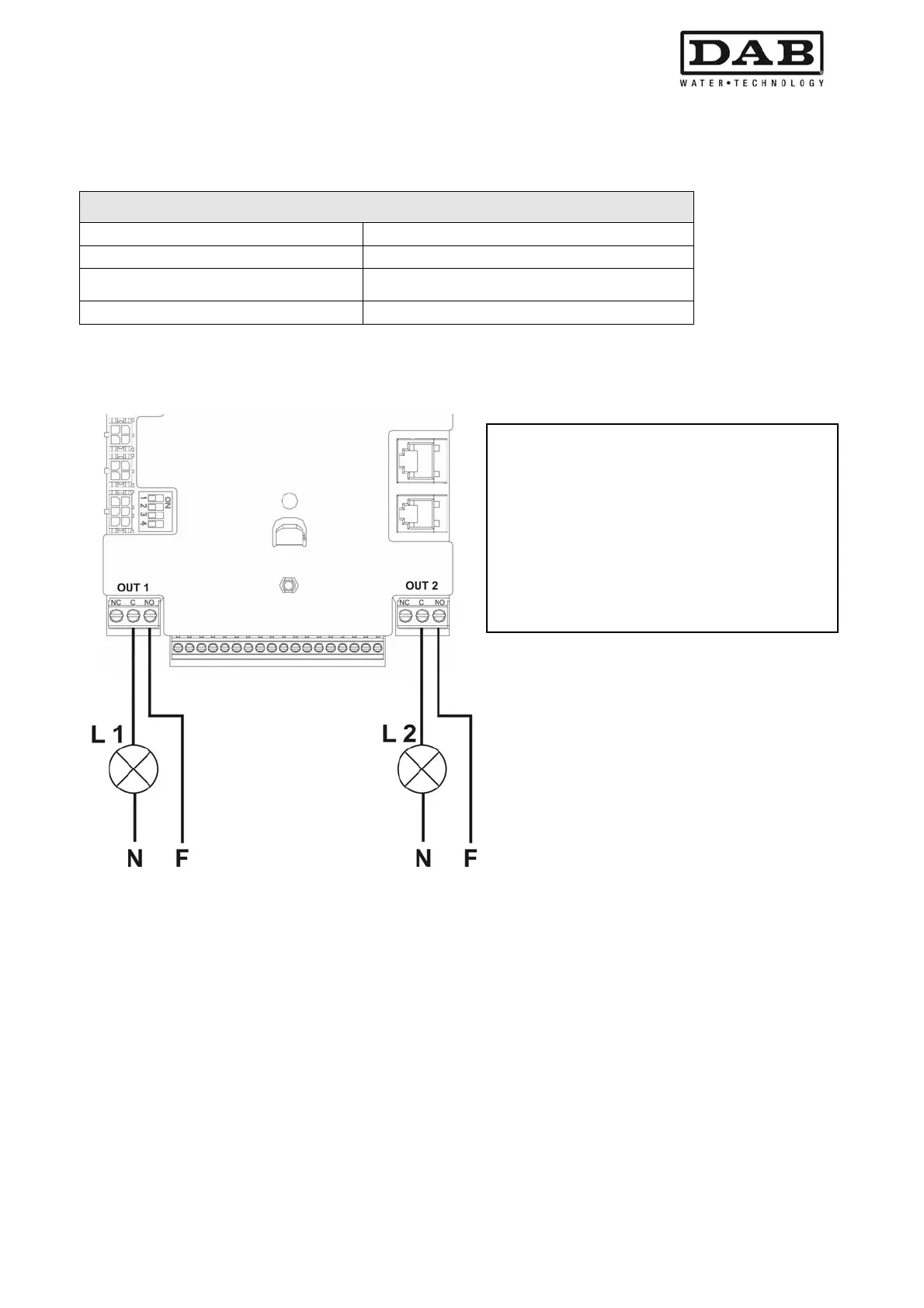

Figura 7: Esempio di collegamento delle uscite
2.2.4.2 Caratteristiche dei contatti di ingresso fotoaccoppiati
Le connessioni degli ingressi elencate di seguito fanno riferimento alla morsettiera a 18 poli J5 la cui
numerazione parte con il pin 1 da sinistra. Alla base della morsettiera è riportata la serigrafia degli ingressi.
- I 1: Pin 16 e 17
- I 2: Pin 15 e 16
- I 3: Pin 13 e 14
- I 4: Pin 12 e 13
L'accensione degli ingressi può essere fatta sia in corrente continua che alternata a 50-60 Hz. Di seguito
sono mostrate le caratteristiche elettriche degli ingressi Tabella 6.
Facendo riferimento all'esempio proposto in
Figura 7 e utilizzando le impostazioni di
fabbrica (O1 = 2: contatto NO; O2 = 2; contatto
NO) si ottiene:
L1 si accende quando la pompa è in
blocco (es. "BL": blocco mancanza
acqua).
L2 si accende quando la pompa è in
marcia ("GO").
