2.2.4.1 Eigenschaften der Ausgangskontakte OUT 1 und OUT 2:
Die Anschlüsse der folgend aufgeführten Ausgänge beziehen sich auf die beiden Klemmenbretter J3 und J4
mit 3 Polen, die mit dem Siebdruck OUT1 und OUT2 gekennzeichnet sind, darunter befindet sich auch die
Kontaktart der Klemme.
Eigenschaften der Ausgangskontakte
Kontaktart NO, NC, COM
Tragbare Höchstspannung [V] 250
Tragbarer Höchststrom [A]
5 -> resistive Last
2,5 -> induktive Last
Akzeptabler Höchstkabelschnitt [mm²] 3,80
Tabelle 5: Eigenschaften der Ausgangskontakte

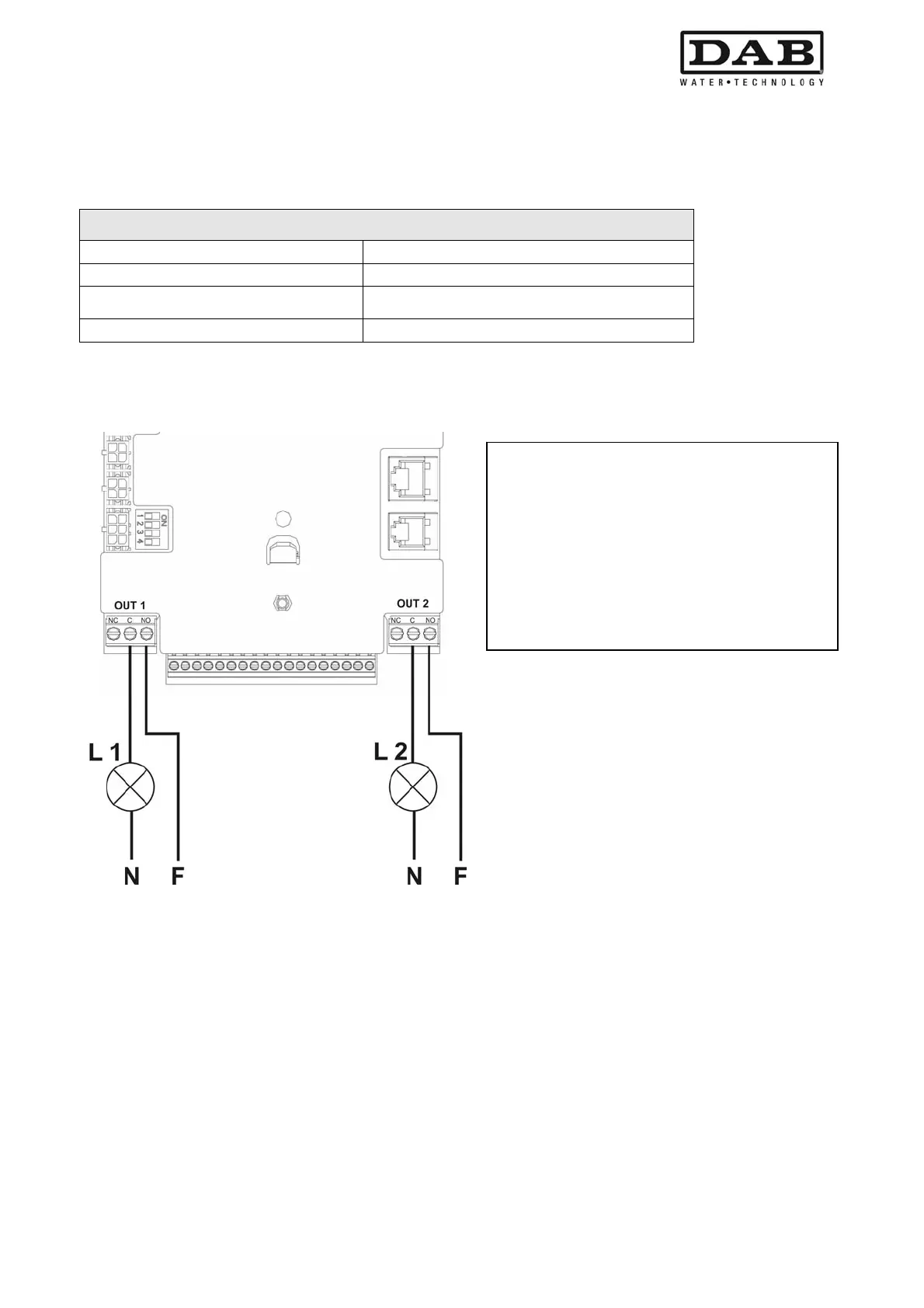

Abbildung 7: Anschlussbeispiel der Ausgänge
2.2.4.2 Merkmale der optogekoppelte Eingänge
Die Anschlüsse der folgend aufgelisteten Eingänge beziehen sich auf das 18-Pole-Klemmenbrett J5, deren
Nummerierung mit Pin 1 von links beginnt. Auf dem Boden des Klemmenbretts befindet sich die
Siebdruckbeschriftung der Eingänge.
- I 1: Pin 16 und 17
- I 2: Pin 15 und 16
- I 3: Pin 13 und 14
- I 4: Pin 12 und 13
Das Einschalten der Eingänge kann unter Gleich- wie Wechselstrom (50-60 Hz) erfolgen. Es folgen die
elektrischen Eigenschaften der Eingänge Tabelle 6.
In Bezug auf das Beispiel Abbildung 7 und bei
Nutzung der Werkseinstellung (O1 = 2: Kontakt
NO; O2 = 2; Kontakt NO) wird folgendes
erreicht:
L1 schaltet ein, wenn die Pumpe
gesperrt ist (z.B. “BL”: Sperre durch
Wassermangel).
L2 schaltet ein, wenn die Pumpe in
Betrieb ist ("GO").
