DAB MCE-55/P - Märkdata För Fotokopplade Ingångskontakter; Märkdata För Utgångskontakterna OUT1 Och OUT2

SVENSKA
393
2.2.4.1 Märkdata för utgångskontakterna OUT1 och OUT2:
Anslutningen av nedan listade utgångar hänvisar till de två 3-poliga kopplingsplintarna J3 och J4 som
indikeras med märkningen OUT1 och OUT2. Nedanför anges även typen av kontakt för klämman.
Utgångskontakternas märkdata
Typ av kontakt NO, NC, COM
Max. spänning [V] 250
Max. ström [A]
5 -> resistiv belastning
2,5 -> induktiv belastning
Max. kabeltvärsnitt [mm²] 3,80
Tabell 5: Utgångskontakternas märkdata

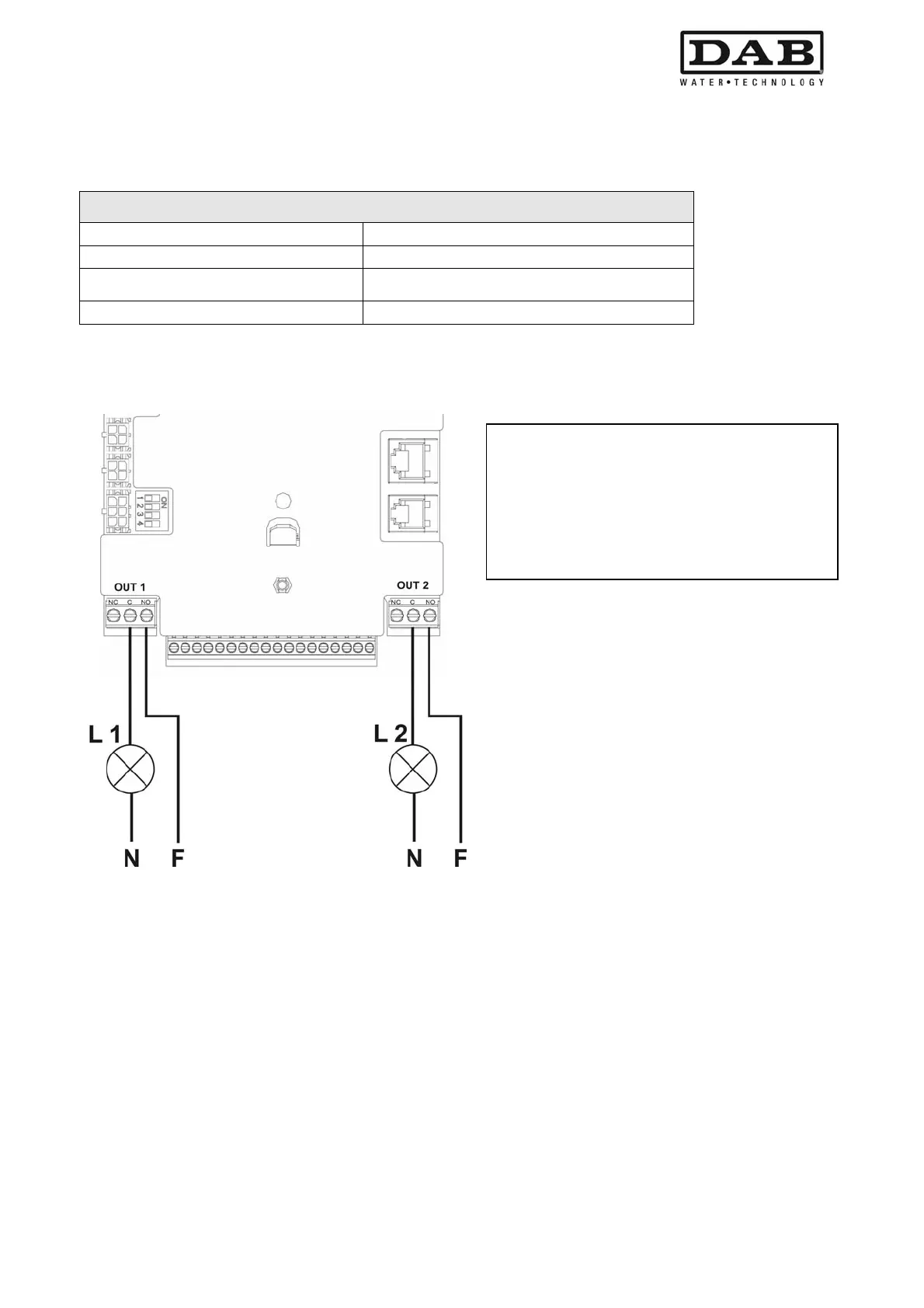

Fig. 7: Exempel på anslutning av utgångar
2.2.4.2 Märkdata för fotokopplade ingångskontakter
Anslutningen av nedan listade ingångar hänvisar till den 18-poliga kopplingsplinten J5 vars numrering startar
med stift 1 från vänster. Nedtill på kopplingsplinten finns märkningen över ingångarna.
- I1: Stiften 16 och 17
- I2: Stiften 15 och 16
- I3: Stiften 13 och 14
- I4: Stiften 12 och 13
Tillslaget av ingångarna kan ske med både lik- och växelström (50 - 60 Hz). Nedan beskrivs ingångarnas
elektriska märkdata (se Tabell 6).
Med hänvisning till exemplet i Fig. 7 och
användning av standardvärden (O1 = 2: NO-
kontakt; O2 = 2; NO-kontakt) erhålls:
 L1 tänds när pumpen blockeras (t.ex.
BL: Blockering p.g.a. vattenbrist).
 L2 tänds när pumpen är i drift (GO).
