ESPAÑOL
231
2.2.4.1 Características de los contactos de salida OUT 1 y OUT 2
Las conexiones de las salidas mencionadas a continuación se refieren a las dos regletas J3 y J4 de 3 polos
identificadas con las siglas OUT1 y OUT 2; debajo de ésta está escrito también el tipo de contacto relativo al
borne.
Características de los contactos de salida
Tipo de contacto NO, NC, COM
Tensión máx. admisible [V] 250
Corriente máx. admisible [A]
5 -> carga resistiva
2,5 -> carga inductiva
Sección máx. del cable admisible [mm²] 3,80
Tabla 5: Características de los contactos de salida

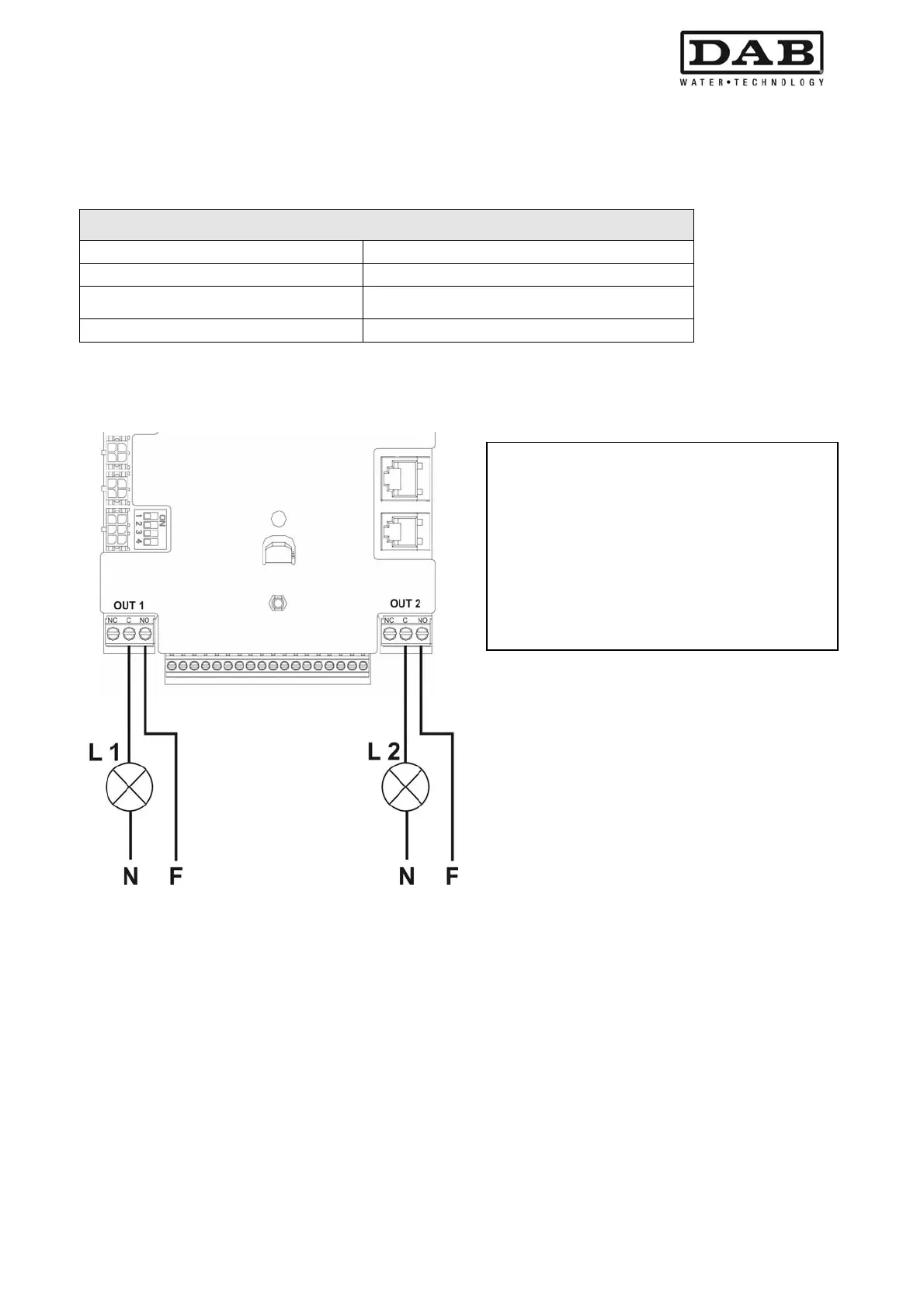

Figura 7: Ejemplo de conexión de las salidas
2.2.4.2 Características de los contactos de entrada fotoacoplados
Las conexiones de las entradas mencionadas a continuación se refieren a la regleta de 18 polos J5 cuya
numeración comienza con el contacto 1 de la izquierda. En la base de la regleta están indicadas las siglas
de las entradas.
- I 1: Contactos 16 y 17
- I 2: Contactos 15 y 16
- I 3: Contactos 13 y 14
- I 4: Contactos 12 y 13
Las entradas pueden encenderse tanto con corriente continua como con corriente alterna [50-60 Hz]. A
continuación se muestran las características eléctricas de las entradas Tabla 6.
Tomando como referencia el ejemplo de la
Figura 7 y utilizando las configuraciones de
fábrica (O1 = 2: contacto NA; O2 = 2; contacto
NA) se obtiene:
L1 se enciende cuando la bomba está
bloqueada (ej. "BL": bloqueo por falta
de agua).
L2 se enciende cuando la bomba está
en funcionamiento ("GO").
