NEDERLANDS
339
2.2.4.1 Kenmerken van de uitgangscontacten OUT 1 en OUT 2:
De aansluitingen van de hieronder opgesomde uitgangen hebben betrekking op de twee klemmenstroken J3 en
J4 met 3 polen die zijn aangeduid met het opschrift OUT1 en OUT 2, onder dit opschrift staat ook het
contacttype van de klem.
Kenmerken van de uitgangscontacten
Contacttype NO, NC, COM
Max. spanning die verdragen kan worden
[V]
250
Max. stroom die verdragen kan worden [A]
5 -> resistieve lading
2,5 -> inductieve lading
Max. kabeldoorsnede [mm²] 3,80
Tabel 5: kenmerken van de uitgangscontacten

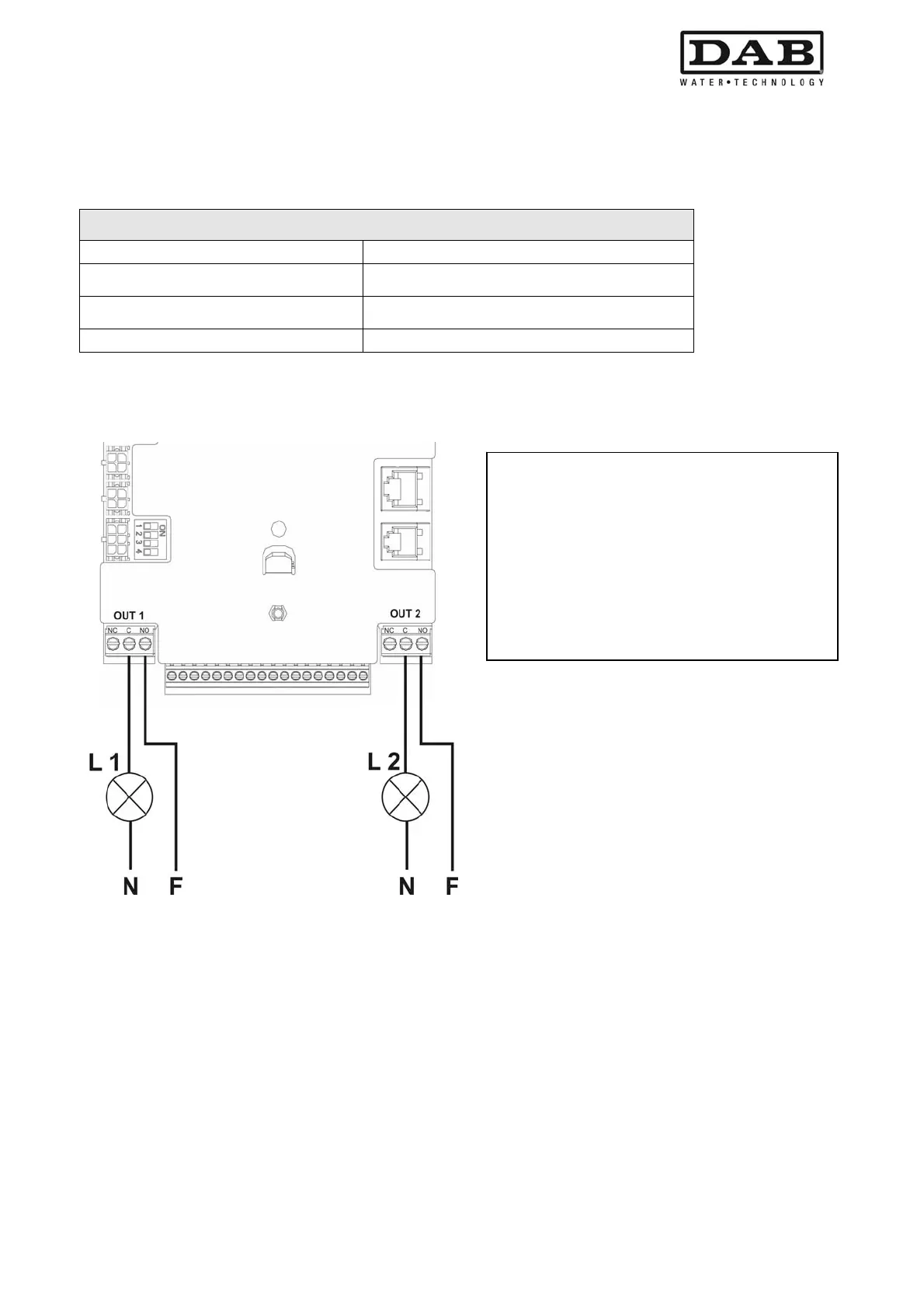

Afbeelding 7: voorbeeld van aansluiting van de uitgangen
2.2.4.2 Kenmerken van de optisch gekoppelde ingangscontacten
De aansluitingen van de hieronder vermelde ingangen refereren aan de 18-polige klemmenstrook J5 waarvan
de nummering start bij pin 1 aan de linkerkant. Op de basis van de klemmenstrook staan de opschriften van de
ingangen.
- I 1: Pin 16 en 17
- I 2: Pin 15 en 16
- I 3: Pin 13 en 14
- I 4: Pin 12 en 13
De inschakeling van de ingangen kan zowel bij gelijkstroom als wisselstroom op 50-60 Hz plaatsvinden.
Hieronder volgt een overzicht van de elektrische kenmerken van de ingangen Tabel 6.
Met verwijzing naar het voorbeeld dat gegeven
wordt in Afbeelding 7 en met gebruikmaking
van de fabrieksinstellingen (O1 = 2: contact
NO; O2 = 2; contact NO) verkrijgt u:
L1 gaat aan wanneer de pomp
geblokkeerd is (bijv. "BL": blokkering
wegens ontbreken water).
L2 gaat aan wanneer de pomp in
bedrijf is("GO").
