FRANÇAIS
124
Caractéristiques des entrées
Entrées CC [V]
Entrées CA 50-60 Hz
[Vrms]
Tension minimum d’allumage [V] 8 6
Tension maximum d’arrêt [V] 2 1,5
Tension maximum admissible [V] 36 36
Courant absorbé à 12V [mA] 3,3 3,3
Section max. du câble acceptée [mm²] 2,13
N.B. Les entrées sont pilotables à n’importe quelle polarité (positive ou négative par rapport à leur retour de
masse)
Tableau 6: Caractéristiques des entrées
La Figure 8 illustre un exemple d’utilisation des entrées.

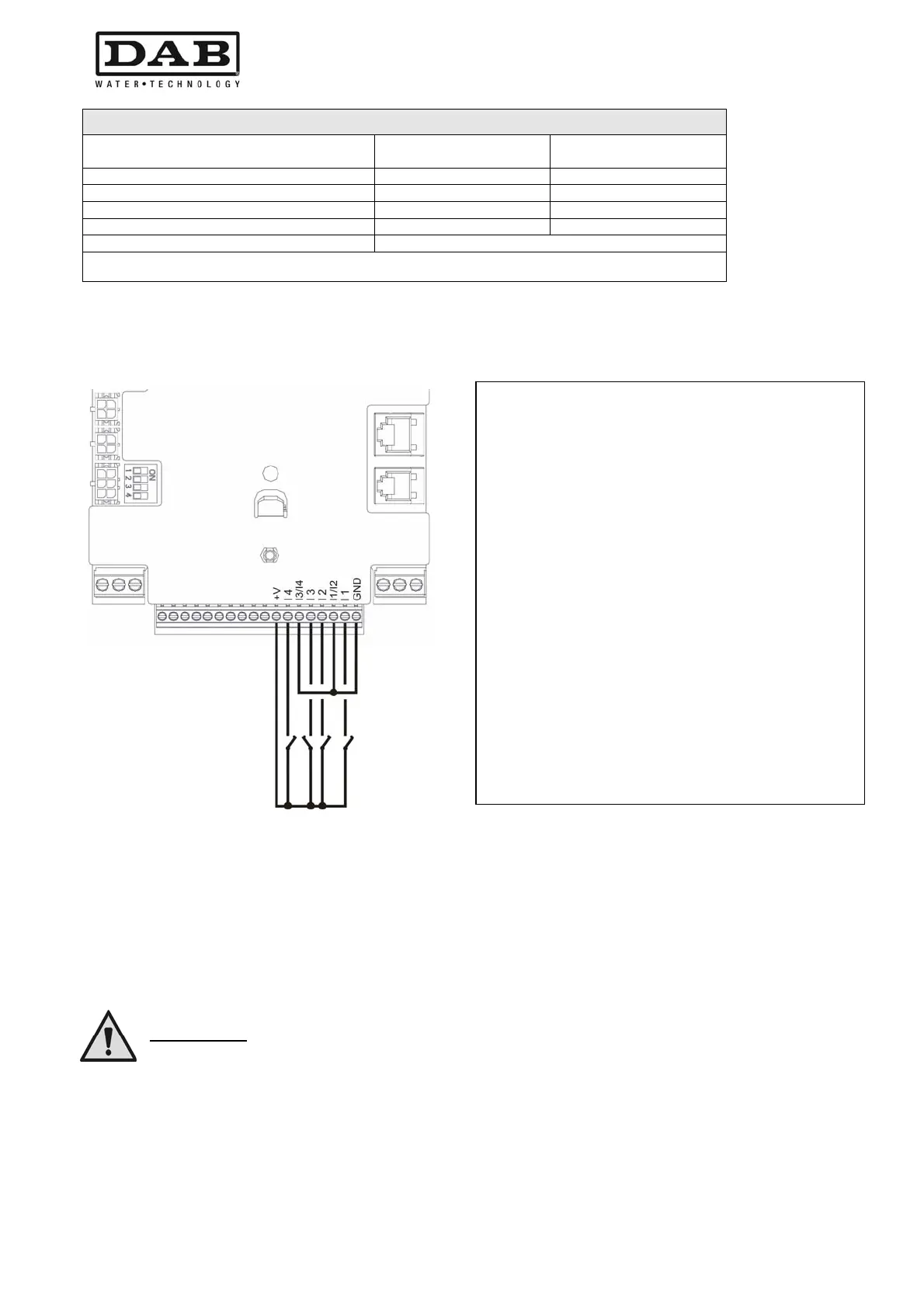

Figure 8: Exemple de connexion des entrées
Dans l’exemple proposé Figure 8, on se réfère à la connexion avec contact à sec utilisant la tension interne
pour le pilotage des entrées (on ne peut utiliser évidemment que les entrées utiles).
Si l’on dispose d’une tension au lieu d’un contact, celle-ci peut être utilisée pour piloter les entrées : il suffira
de ne pas utiliser les bornes +V et GND et de connecter la source de tension respectant les caractéristiques
du Tableau 6, à l’entrée désirée. En cas d’utilisation d’une tension extérieure pour piloter les entrées, il faut
que tout le circuit soit protégé par un double isolement.
ATTENTION :
les couples d’entrées I1/I2 et I3/I4 ont un pôle en commun pour chaque couple.
En se référant à l’exemple proposé Figure 8 et en
utilisant les configurations d’usine des entrées (I1 =
1; I2 = 3; I3 = 5; I4=10) on obtient :
Quand l’interrupteur sur I1 se ferme la
pompe se bloque et « F1 » s’affiche
(ex. I1 connecté à un flotteur voir
par.6.6.13.2 Configuration fonction flotteur
externe).
Quand l’interrupteur sur I2 se ferme, la
pression de régulation devient « P2 »
(voir par. 6.6.13.3 Configuration fonction
entrée pression auxiliaire).
Quand l’interrupteur sur I3 se ferme la
pompe se bloque et « F3 » s’affiche
(voir par. 6.6.13.4 Configuration acvtivation
du système et réinitialisation des erreurs).
Quand l’interrupteur sur I4 se ferme après
écoulement du temps T1 la pompe se
bloque et « F4 » s’affiche
(vedi par. 6.6.13.5 Cpnfigurationd e la
détection de basse pression).
