РУССКИЙ
279

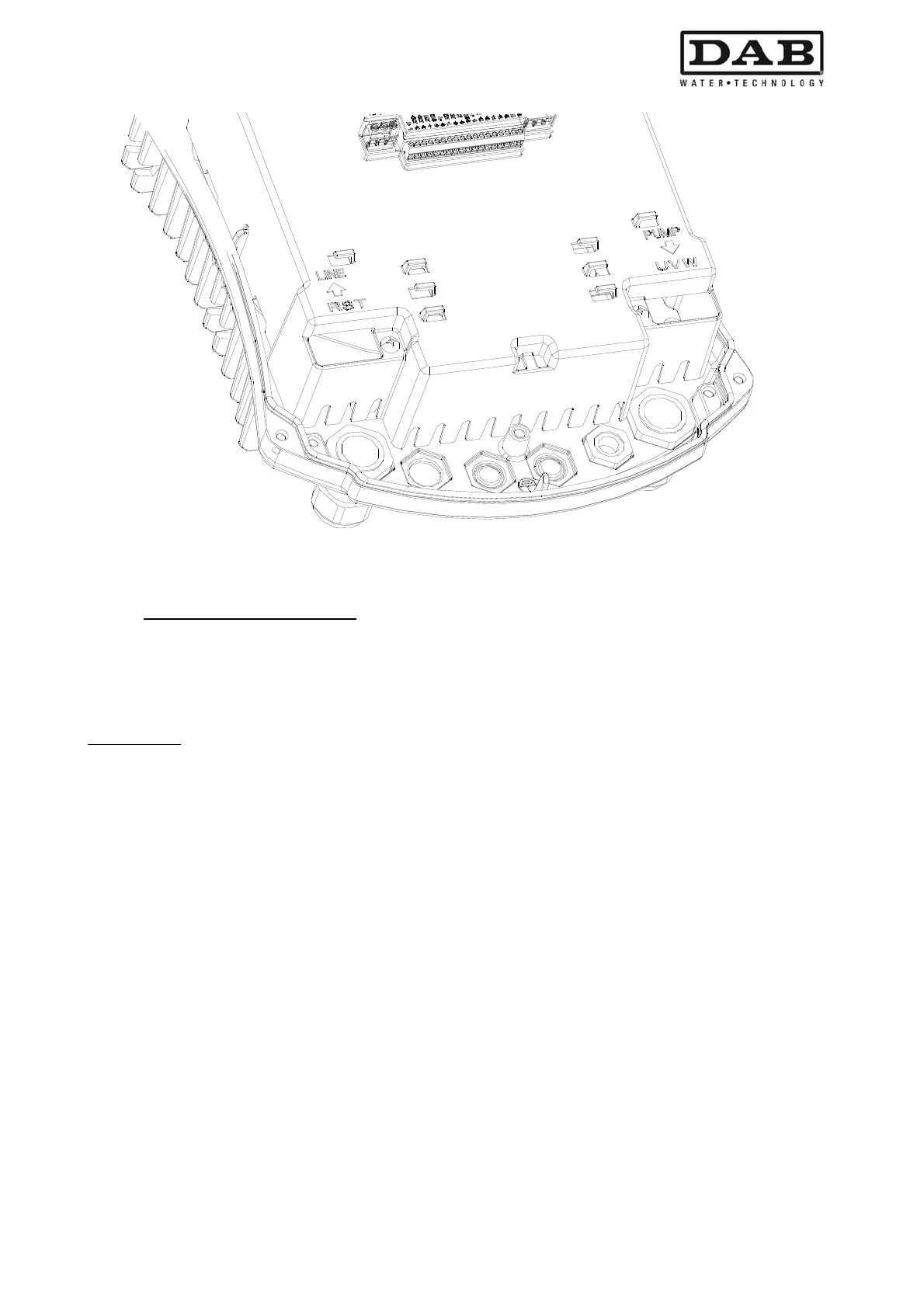

Рисунок 2: Электрические соединения
2.2.1 Электрические соединения
Для повышения устойчивости к возможным помехам, которые направляются к другому
оборудованию, рекомендуем использовать отдельный электрический кабель для питания инвертера.
Монтажник должен убедиться, что установка электропитания оборудована хорошо работающей
установкой заземления, в соответствии с действующими нормами.
ВНИМАНИЕ:
напряжение линии может меняться, когда электронасос включается инвертером.
Напряжение линии может колебаться в зависимости от наличия других устройств, соединенных с ней,
и от качества самой линии.
2.2.1.1 Соединение линии питания
Соединение между трехфазной/однофазной линией питания и инвертером выполняется посредством
4-жильного кабеля (3 фазы + заземление). При этом характеристики питания должны
соответствовать
параметрам, указанным в Таблица 1.
Входные клеммы обозначены надписью RST и стрелкой, направленной в сторону клемм, см.
Рисунок 2.
Сечение, тип и прокладка кабелей питания инвертера и для соединения электронасоса должны
выбираться в соответствие с действующими стандартами. Таблица 2 дает указания на сечение
используемого кабеля. Таблица дана для кабелей из ПВХ с 4 жилами (3
фазы + заземление) и
указывает минимальное рекомендуемое сечение, зависящее от тока и длины кабеля.
Ток питания к инвертеру может обычно оцениваться (с допуском на безопасность) как на 1/8 больше,
чем ток, поглощаемый насосом.
Хотя инвертер располагает собственными внутренними защитами, рекомендуется устанавливать
защитный термомагнитный выключатель соответствующего размера.
При использовании всей доступной мощности, для определения
используемого тока при выборе
кабелей и термомагнитного выключателя, см. Таблицу 3.
Таблица 3 указывает также термомагнитные выключатели, используемые в зависимости от тока.
