DEUTSCH
175

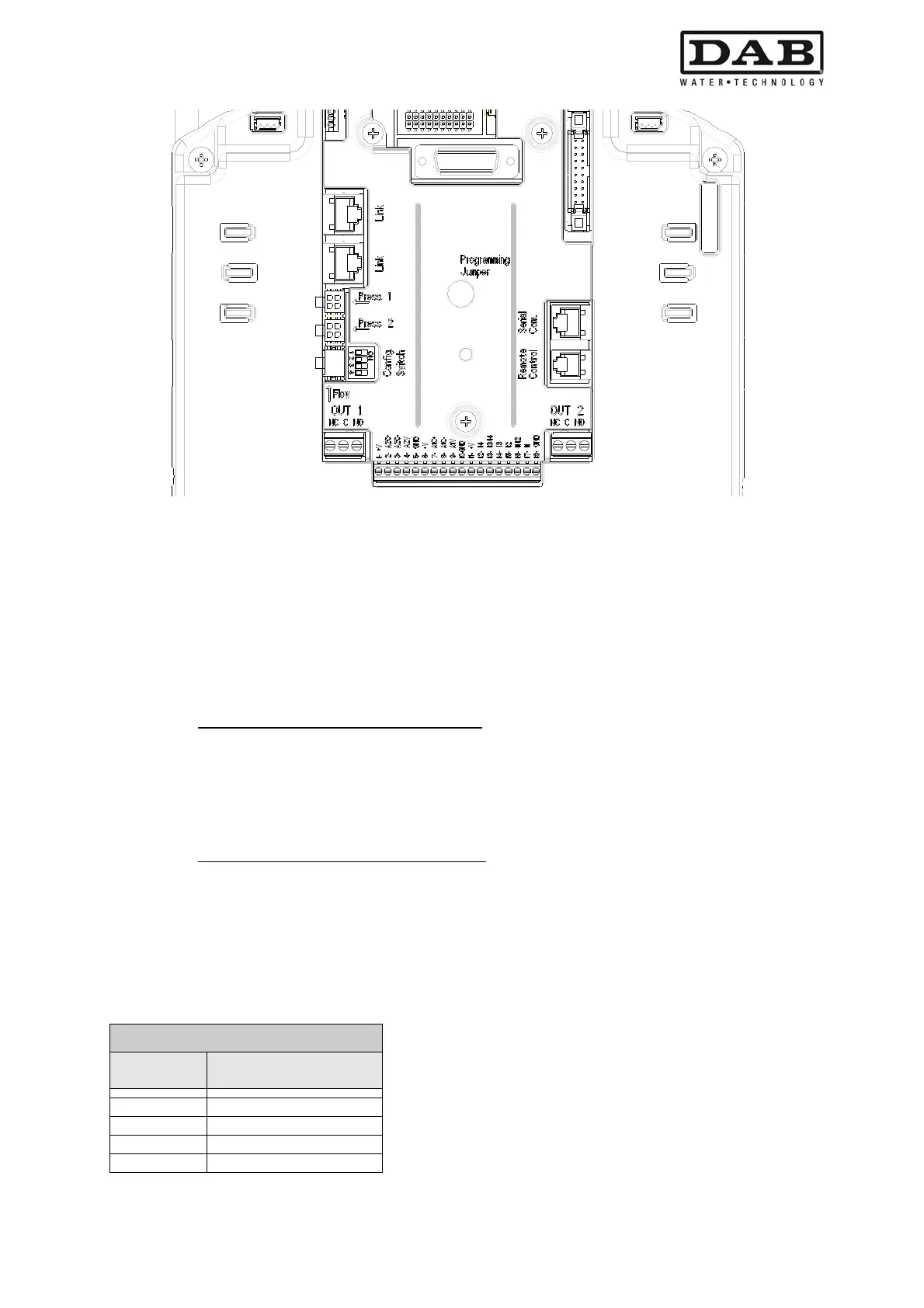

Abbildung 5: Anschlüsse
2.2.3.1 Anschluss des Drucksensors
Der Umrichter kann zwei Drucksensorarten aufnehmen:
1. ratiometrisch
2. Strom 4 20 mA
Der Drucksensor wird gemeinsam mit dem zugehörigen Kabel und dem Anschlusskabel geliefert; der
Anschluss an die Karte ändert sich je nach verwendetem Sensor. Außer bei besonderen Anforderungen ist
der gelieferte Sensor ratiometrisch.
2.2.3.1.1 Anschluss eines ratiometrischen Sensors
Das Kabel muss auf einer Seite an den Sensor und auf der anderen Seite an einen entsprechen Eingang für
den Drucksensor des Umrichters angeschlossen werden, der durch den Siebdruck „Press 1“ (siehe
Abbildung 5) herausgestellt wird.
Das Kabel weist zwei verschiedene Abschlüsse mit einer obligatorischen Einsatzrichtung auf: Stecker für
industrielle Anwendungen (DIN 43650) Sensorseite und 4-Pole-Stecker auf der Umrichter-Seite.
2.2.3.1.2 Anschluss eines Stromsensors 4 – 20 mA
Der Sensor weist zwei Kabel auf und kommt mit Kontakten für industrielle Stecker Typ DIN 43650. Das für
diesen Sensor gelieferte Kabel weist auf einer Seite den industriellen Stecker DIN 43650 und auf der
anderen Seite zwei gecrimpte Abschlüsse am roten und weißen Kabel auf. Der rote Abschluss stellt den
Eingang des Sensors und der weiße den Ausgang heraus. Die beiden Abschlüsse müssen in das
Klemmenbrett der Eingänge J5 eingefügt und mittels einer Brücke an die Karte geschlossen werden, wie in
Abbildung 6 gezeigt wird. Die Klemmen 7 und 8 sind jeweils Eingang und Ausgang des Stromsignals. Um
diesen Eingang mit einem 2-Kabel-Sensor zu nutzen, muss die Speisung angeschlossen werden, hierzu ist
es notwendig, auch die Klemmen 10 und 11 und die Brücke zu nützen.
Anschlüsse des Sensors 4 – 20 ma
Klemme
Anzuschließendes
Kabel
7 weiß
8 Brücke
10 Brücke
11 rot
Tabelle 4: Anschluss des Drucksensors 4 – 20 mA
