ITALIANO
9

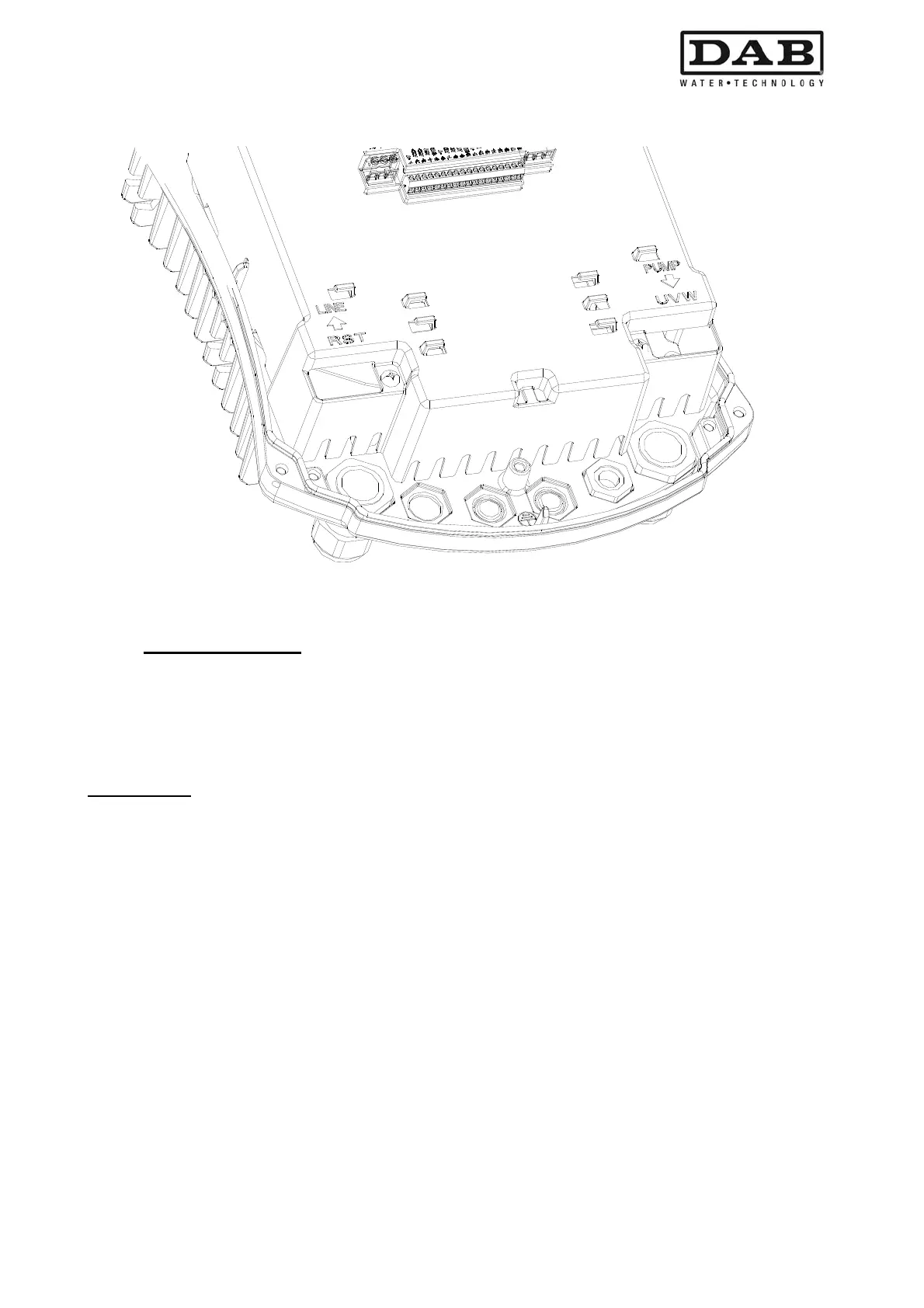

Figura 2: Connessioni elettriche
2.2.1 Collegamenti elettrici
Per migliorare l’immunità al possibile rumore radiato verso altre apparecchiature si consiglia di utilizzare una
conduttura elettrica separata per l’alimentazione dell'inverter.
Sarà cura dell’installatore accertarsi che l'impianto di alimentazione elettrica sia provvisto di un efficiente
impianto di terra secondo le normative vigenti.
ATTENZIONE:
La tensione di linea può cambiare quando l'elettropompa viene avviata dall'inverter.
La tensione sulla linea può subire variazioni in funzione di altri dispositivi ad essa collegati e alla qualità della
linea stessa.
2.2.1.1 Collegamento alla linea di alimentazione
La connessione tra linea di alimentazione trifase e inverter deve essere effettuata con un cavo a 4 conduttori
(3 fasi + terra). Le caratteristiche dell'alimentazione devono poter soddisfare quanto indicato in Tabella 1.
I morsetti di ingresso sono quelli contrassegnati dalla scritta RST e da una freccia che entra verso i morsetti,
vedi Figura 2.
La sezione, il tipo e la posa dei cavi per l'alimentazione dell'inverter dovranno essere in scelte in accordo alle
normative vigenti. La Tabella 2 fornisce un'indicazione sulla sezione del cavo da usare. La tabella è relativa
a cavi in PVC con 4 conduttori (3 fasi + terra) ed esprime la sezione minima consigliata in funzione della
corrente e della lunghezza del cavo.
La corrente di alimentazione all'inverter può essere valutata in generale (riservando un margine di sicurezza)
come 1/8 in più rispetto alla corrente che assorbe la pompa.
Sebbene l'inverter disponga già di proprie protezioni interne, rimane consigliabile installare un interruttore
magnetotermico di protezione dimensionato opportunamente.
Nei casi di utilizzo dell'intera potenza disponibile, per conoscere la corrente da utilizzare nella scelta dei cavi
e del magnetotermico, si può fare riferimento alla Tabella 3.
La Tabella 3 indica anche le taglie dei magnetotermici da poter utilizzare in funzione della corrente.
