NEDERLANDS
338
OPMERKING: de debietsensor en de druksensor hebben op de romp hetzelfde type DIN 43650 connector, let
dus goed op dat u de juiste sensor met de juiste kabel verbindt.

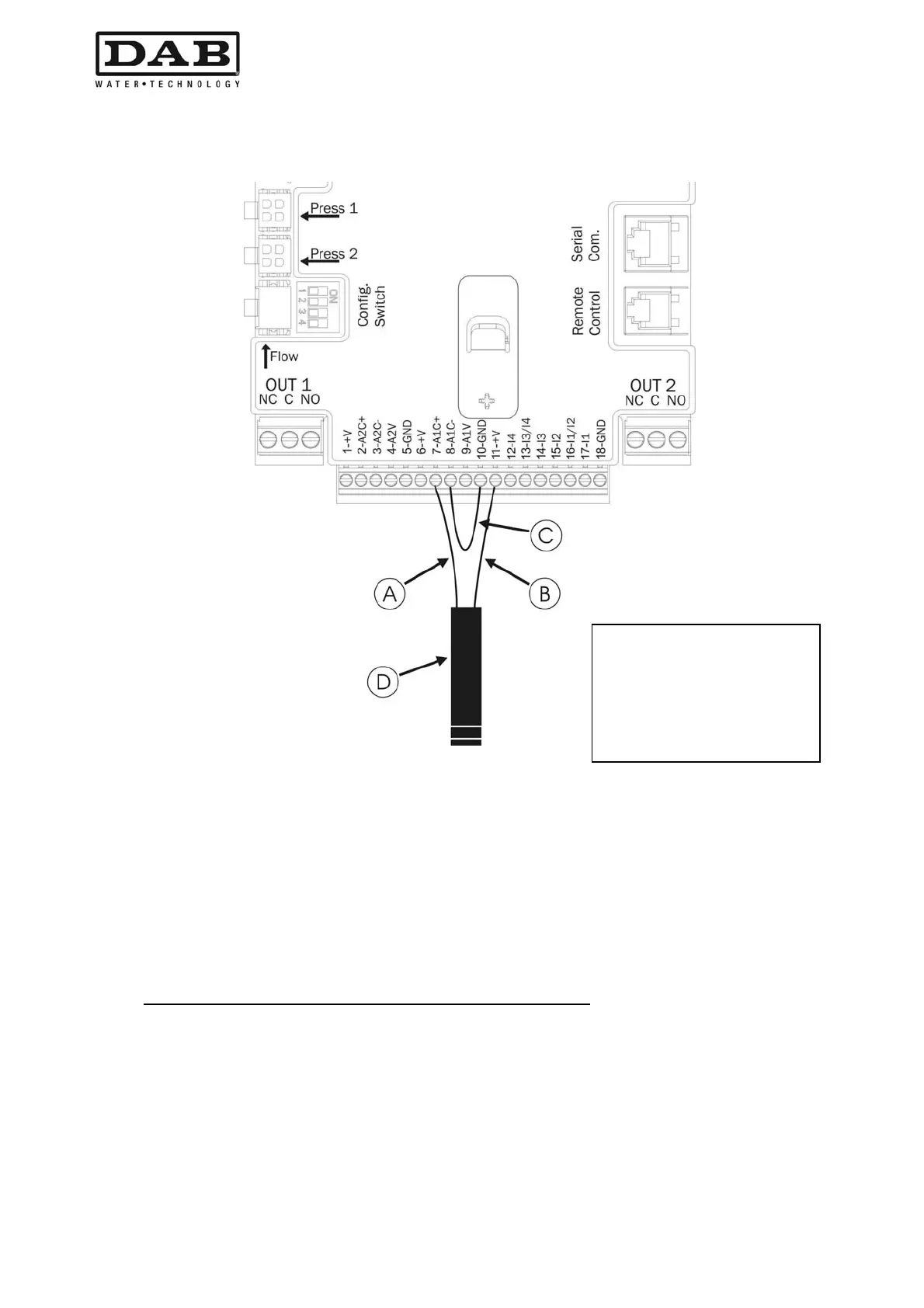

Afbeelding 6: aansluiting druksensor 4 - 20 mA
2.2.3.2 Aansluiting van de debietsensor
De debietsensor wordt samen met de bijbehorende kabel geleverd. De kabel moet aan het ene uiteinde worden
verbonden met de sensor en aan het andere uiteinde met de hiervoor bestemde druksensoringang van de
inverter, met het opschrift "Flow" zie Afbeelding 5.
De kabel heeft twee verschillende kabelafsluitingen met verplichte insteekrichting: connector voor industriële
toepassingen (DIN 43650) zijde sensor en 6-polige connector zijde inverter.
OPMERKING: de debietsensor en de druksensor hebben op de romp hetzelfde type DIN 43650 connector, let
dus goed op dat u de juiste sensor met de juiste kabel verbindt.
2.2.4 Elektrische aansluitingen gebruikersingangen en -uitgangen
De inverters zijn voorzien van 4 ingangen en 2 uitgangen om bepaalde i nterface-oplossingen met meer
complexe installaties te kunnen realiseren.
Op Afbeelding 7 en Afbeelding 8 ziet u voorbeelden van mogelijke configuraties van de ingangen en de
uitgangen.
De installateur kan ermee volstaan de gewenste ingangs- en uitgangscontacten te bedraden en de functies
ervan naar wens te configureren (zie paragrafen 6.6.13 en 6.6.14).
OPMERKING: de+19 [Vdc] voeding die aan de pinnen 11 en 18 van J5 (18-polige klemmenstrook) wordt
geleverd kan maximaal 50 [mA] afgeven.
LEGENDA
A Wit
B Rood
C Brug
D Kabel vanaf de
sensor
