TÜRKÇE
446
NOT: akış sensörü ve basınç sensörünün ikisinde de DIN 43650 tipi birer konektör vardır, bu yüzden doğru
sensörün doğru kabloya bağlandığından emin olun.

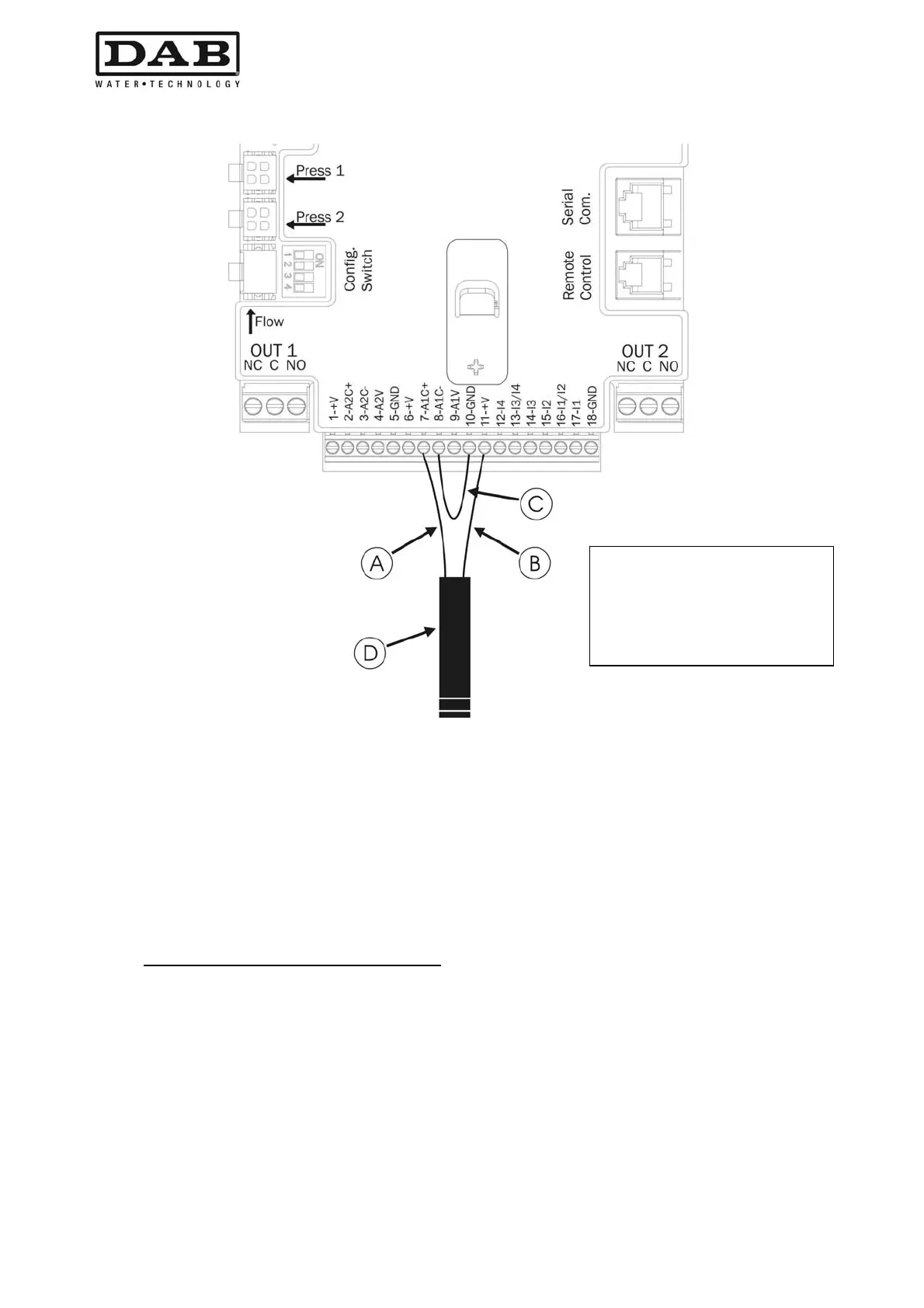

Şekil 6: - 20 mA basınç sensörünü bağlama
2.2.3.2 Akış sensörünün bağlanması
Akış sensörü kendi kablosuyla verilir. Kablonun bir ucu sensöre diğer "Flow 1" olarak işaretli ilgili invertör
akış sensörü girişine bağlanmalıdır; bkz. Şekil
5.
Kablonun takma yönü değiştirilemeyen iki farklı ucu vardır: sensör tarafından endüstriyel uygulamalar için
konektör (DIN 43650) ve invertör tarafında 6 kutuplu konektör.
NOT: akış ve basınç sensörlerinin ikisinde de DIN 43650 tipi bir konektör vardır, bu yüzden doğru
sensörün doğru kabloya bağlandığından emin olun.
2.2.4 Tesisat giriş ve çıkış elektrik bağlantıları
İnvertörlerde daha karmaşık kurulumlarla arayüz sağlayarak bir dizi çözümü mümkün kılmak için 4 giriş ve 2
çıkış bulunur.
Şekil 7 ve Şekil 8 girişlerin ve çıkışların olabilecek iki örneğini göstermektedir.Tesisatı yapanın gerekli giriş ve
çıkış kontaklarını bağlayıp sonra fonksiyonları gerektiği gibi ayarlaması yeterlidir (bkz. 6.6.13 ve 6.6.14
bölümleri).
NOT: 11 ve 18 numaralı pimlerin +19 [Vdc] güç kaynakları ve J5 (18 kutuplu terminal kartı) maksimum 50
[mA] sağlayabilir.
ANAHTAR
A Beyaz
B Kırmızı
C Atlatıcı
D Sensörden gelen kablo
