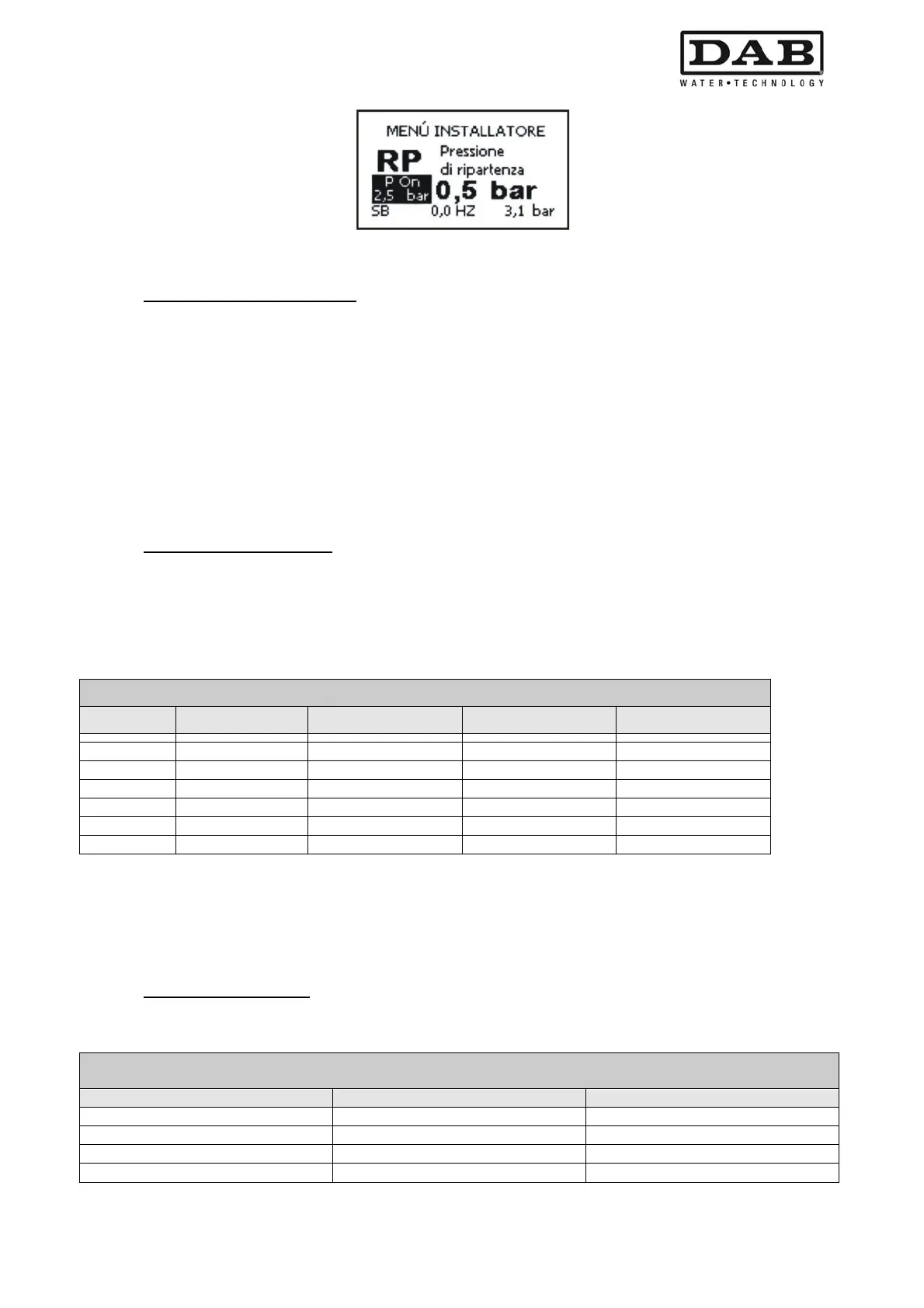

Figura 13: Impostazione della pressione di ripartenza
6.5.6 AD: Configurazione indirizzo
Assume significato solo in connessione multi inverter. Imposta l'indirizzo di comunicazione da assegnare
all'inverter. I valori possibili sono: automatico (default), o indirizzo assegnato manualmente.
Gli indirizzi impostati manualmente, possono assumere valori da 1 a 8. La configurazione degli indirizzi deve
essere omogenea per tutti gli inverter che compongono il gruppo: o per tutti automatica, o per tutti manuale.
Non è consentito impostare indirizzi uguali.
Sia in caso di assegnazione degli indirizzi mista (alcuni manuale ed alcuni automatica), sia in caso di indirizzi
duplicati, si segnala errore. La segnalazione dell'errore avviene visualizzando una E lampeggiante al posto
dell'indirizzo di macchina.
Se l'assegnazione scelta è automatica, ogni volta che si accende il sistema vengono assegnati degli indirizzi
che possono essere diversi dalla volta precedente, ma ciò non implica niente sul corretto funzionamento.
6.5.7 PR: Sensore di pressione
Impostazione del tipo di sensore di pressione utilizzato. Questo parametro consente di selezionare un
sensore di pressione di tipo raziometrico o in corrente. Per ognuna di queste due tipologie di sensore, si
possono scegliere fondo scala diversi. Scegliendo un sensore di tipo raziometrico (default) si deve utilizzare
l'ingresso Press 1 per la connessione di questo. Se si utilizza un sensore in corrente 4-20mA si devono
utilizzare gli opportuni morsetti a vite nella morsettiera degli ingressi.
(Vedi Collegamento del sensore di pressione par 2.2.3.1)
Impostazione del sensore di pressione
Valore PR Tipo di sensore Indicazione Fondo scala [bar] Fondo scala [psi]
0 Raziometrico 501 R 16 bar 16 232
1 Raziometrico 501 R 25 bar 25 363
2 Raziometrico 501 R 40 bar 40 580
3 4-20 mA 4/20 mA 16 bar 16 232
4 4-20 mA 4/20 mA 25 bar 25 363
5 4-20 mA 4/20 mA 40 bar 40 580
Tabella 15: Impostazione del sensore di pressione
NOTA: L'impostazione del sensore di pressione non dipende dalla pressione che si desidera realizzare, ma
dal sensore che si monta nell'impianto.
6.5.8 MS: Sistema di misura
Imposta il sistema di unità di misura tra internazionale e anglosassone. Le grandezze visualizzate sono
mostrate in Tabella 16.
Unità di misura visualizzate
Grandezza Unità di misura Internazionale Unità di misura Anglosassone
Pressione bar psi
Temperatura °C °F
Flusso l / min gal / min
Tabella 16: Sistema di unità di misura
