DAB MCE-55/P - Гидравлические Соединения

РУССКИЙ
281

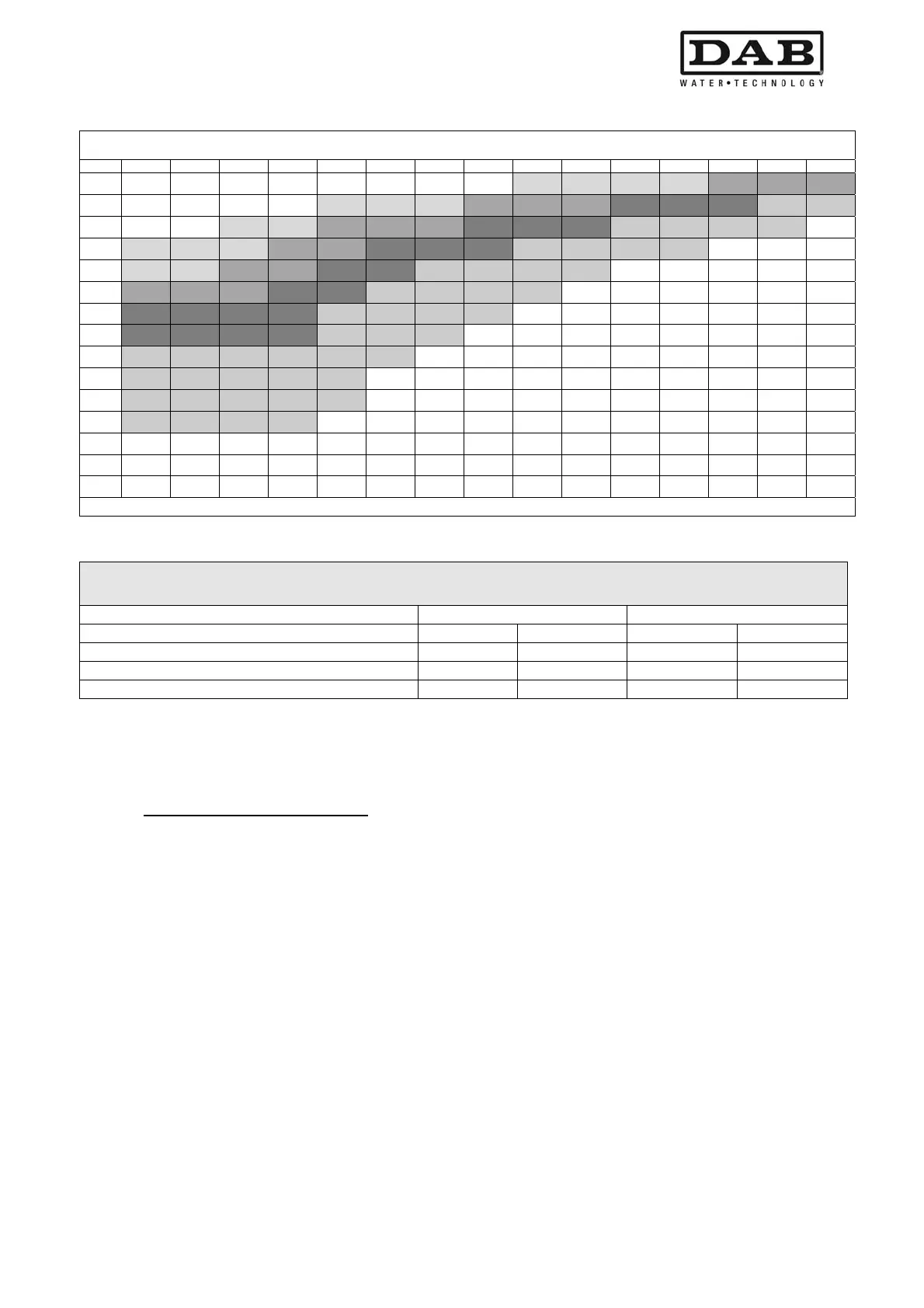

Сечение кабеля в мм²
10 m 20 m 30 m 40 m 50 m 60 m 70 m 80 m 90 m 100 m 120 m 140 m 160 m 180 m 200 m
4 A
1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 2,5 2,5 2,5 2,5 4 4 4
8 A
1,5 1,5 1,5 1,5 2,5 2,5 2,5 4 4 4 6 6 6 10 10
12 A
1,5 1,5 2,5 2,5 4 4 4 6 6 6 10 10 10 10 16
16 A
2,5 2,5 2,5 4 4 6 6 6 10 10 10 10 16 16 16
20 A
2,5 2,5 4 4 6 6 10 10 10 10 16 16 16 16 16
24 A
4 4 4 6 6 10 10 10 10 16 16 16 16 16 16
28 A
6 6 6 6 10 10 10 10 16 16 16 16 16 16 16
32 A
6 6 6 6 10 10 10 16 16 16 16 16 16 16 16
36 A
10 10 10 10 10 10 16 16 16 16 16 16 16 16 16
40 A
10 10 10 10 10 16 16 16 16 16 16 16 16 16 16
44 A
10 10 10 10 10 16 16 16 16 16 16 16 16 16 16
48 A
10 10 10 10 16 16 16 16 16 16 16 16 16 16 16
52 A
16 16 16 16 16 16 16 16 16 16 16 16 16 16 16
56 A
16 16 16 16 16 16 16 16 16 16 16 16 16 16 16
60 A
16 16 16 16 16 16 16 16 16 16 16 16 16 16 16
Таблица подходит для кабелей из ПВХ с 4 жилами (3 фазы + заземление)
Таблица 2: Сечение кабелей питания
Поглощенные токи и соответствие термомагнитного выключателя максимальной
мощности
MCE-55/P MCE-30/P
Напряжение питания [V] 380 480 380 480
Макс. поглощенный двигателем ток [A] 13,5 10,7 7,5 6,0
Макс. поглощенный инвертером ток [A] 17,0 13,0 11,5 9,0
Ном. ток термомагнитного выключателя [A] 20 16 16 10
Таблица 3: Токи
Что касается сечения проводника заземления, рекомендуем руководствоваться действующими
нормативами.
2.2.2 Гидравлические соединения
Инвертер соединяется с гидравлической частью посредством датчиков давления и расхода. Датчик
давления всегда необходим, датчик расхода представляет собой опцию, если инвертер работает как
отдельный элемент (отдельно расположенный), но необходим в случаях создания системы мульти-
инвертера. Оба датчика устанавливаются на подачу насоса и соединяются при помощи кабелей с
соответствующими входами на
плате инвертера.
Всегда следует устанавливать обратный клапан на трубе всасывания электронасоса и
расширительный сосуд на подаче насоса. На всех установках, на которых существует опасность
возникновения гидравлического удара (например, установки орошения с неожиданного прерываемой
электроклапанами подачей) рекомендуется устанавливать дополнительный стопорный клапан после
насоса и монтировать датчики и расширительный сосуд между насосом и
клапаном.
Гидравлическое соединение между электронасосом и датчиками не должно иметь ответвлений.
Труба должна иметь размеры, соответствующие установленному электронасосу.
Слишком сильно деформируемые установки могут привести к возникновению колебаний; если это
происходит, можно изменять параметры управления “GP” и “GI” (см. пар. 6.6.4 и 6.6.5)
ПРИМЕЧАНИЕ: Инвертер заставляет систему работать с постоянным давлением. Эта
регулировка оказывается полезной
, если гидравлическая система после устройства
рассчитана правильно. В системах с недостаточным сечением труб возникают потери
давления, которые устройство не может компенсировать; в результате давление постоянное в
устройстве, но не в точке потребления.
