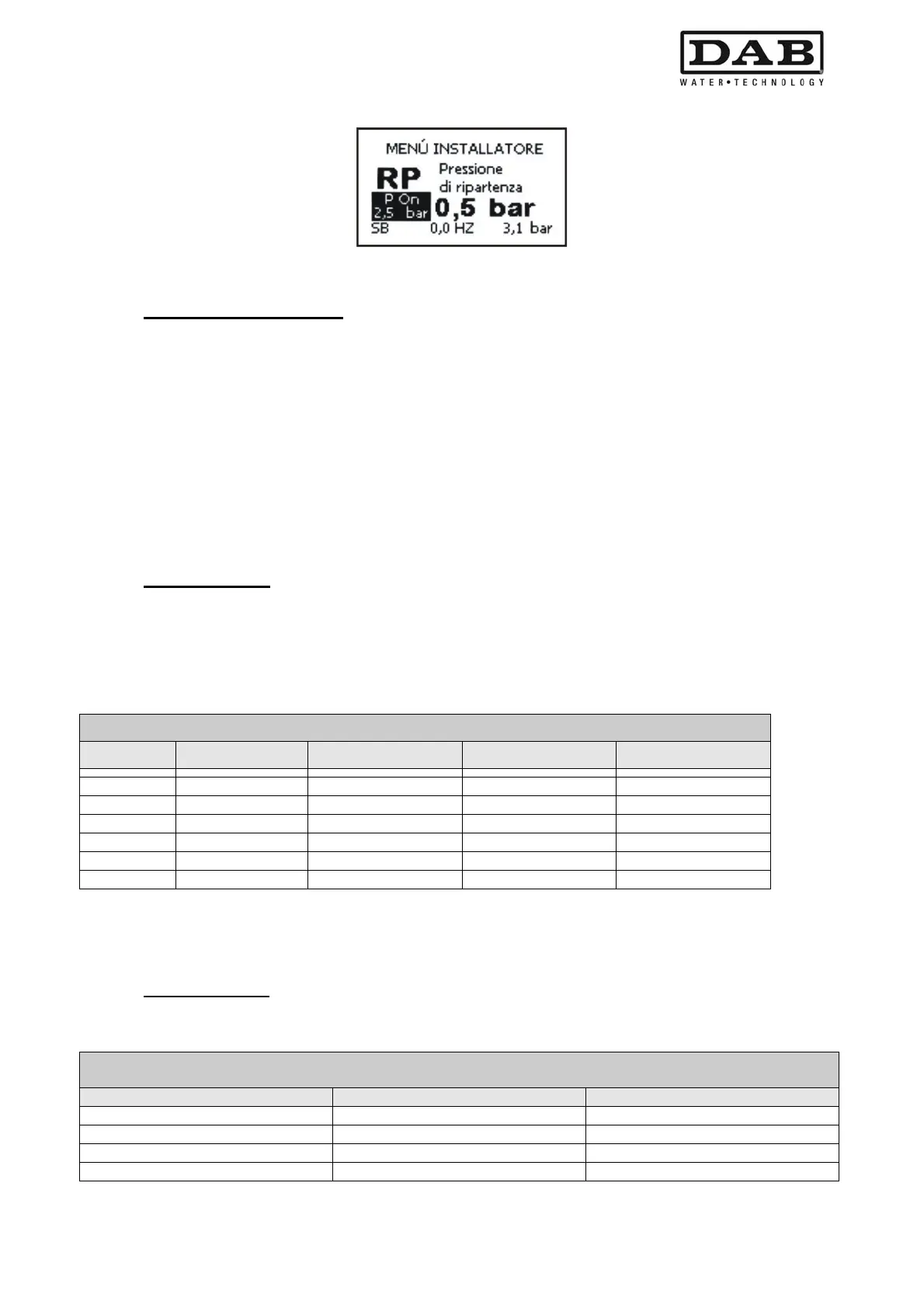

Abbildung 13: Einstellung des Neustartdrucks
6.5.6 AD: Konfiguration Adresse
Er nimmt nur mit einem Multi-Umrichter-Anschluss Bedeutung an. Sie setzt die Kommunikationsadresse fest,
die dem Umrichter zugewiesen wird. Die möglichen Werte lauten: Automatisch (Default) oder von Hand
zugewiesene Adresse.
Die Adressen werden von Hand eingegeben, und können Werte von 1 bis 8 annehmen. Die Konfiguration
der Adressen muss bei allen Umrichtern der Gruppe gleich sein: Entweder automatisch bei allen, oder
manuell bei allen. Es ist nicht zugelassen, gleiche Adressen einzugeben.
Im Falle einer Zuweisung von gemischten Adressen (einige manuell, einige automatisch), wie auch im Falle
von duplizierten Adressen, wird ein Fehler angezeigt. Die Fehleranzeige erfolgt durch Anzeige des
blinkenden Buchstabens E anstelle der Maschinenadresse.
Wenn die gewählte Zuweisung automatisch ist werden bei jedem Einschalten des Systems Adressen
zugewiesen, die unterschiedlich zum vorherigen Mal sind, das hat aber keinen Einfluss auf den korrekten
Betrieb.
6.5.7 PR: Drucksensor
Einstellung der verwendeten Drucksensorart. Dieser Parameter ermöglicht die Auswahl eines
ratiometrischen oder Stromdrucksensors. Für jede dieser Sensorarten können verschiedene Vollausschläge
gewählt werden. Wenn ein ratiometrischer Sensor (Default) gewählt wird, muss der Eingang Press 1 für den
Anschluss dieses genützt werden. Wenn ein Sensor unter Strom 4-20mA benützt wird, müssen die
entsprechenden Schraubklemmen in dem Klemmenbrett der Eingänge verwendet werden.
(Siehe Anschluss des Drucksensors Abschn. 2.2.3.1)
Einstellung des Drucksensors
Wert PR Sensorart Anzeige Vollausschlag [bar] Vollausschlag [psi]
0 ratiometrisch 501 R 16 bar 16 232
1 ratiometrisch 501 R 25 bar 25 363
2 ratiometrisch 501 R 40 bar 40 580
3 4-20 mA 4/20 mA 16 bar 16 232
4 4-20 mA 4/20 mA 25 bar 25 363
5 4-20 mA 4/20 mA 40 bar 40 580
Tabelle 15: Einstellung des Drucksensors
HINWEIS: Die Einstellung des Drucksensors hängt nicht vom Druck ab, der ausgeführt werden soll, sondern
vom Sensor, der in die Anlage montiert wird.
6.5.8 MS: Messsystem
Setzt das System der Messeinheit zwischen international und angelsächsisch fest. Die angezeigten Größen
werden in Tabelle 16 gezeigt.
Angezeigte Messeinheiten
Größe Internationale Messeinheit Angelsächsische Messeinheit
Druck bar psi
Temperatur °C °F
Fluss l / min gal / min
Tabelle 16: Messeinheits-System
