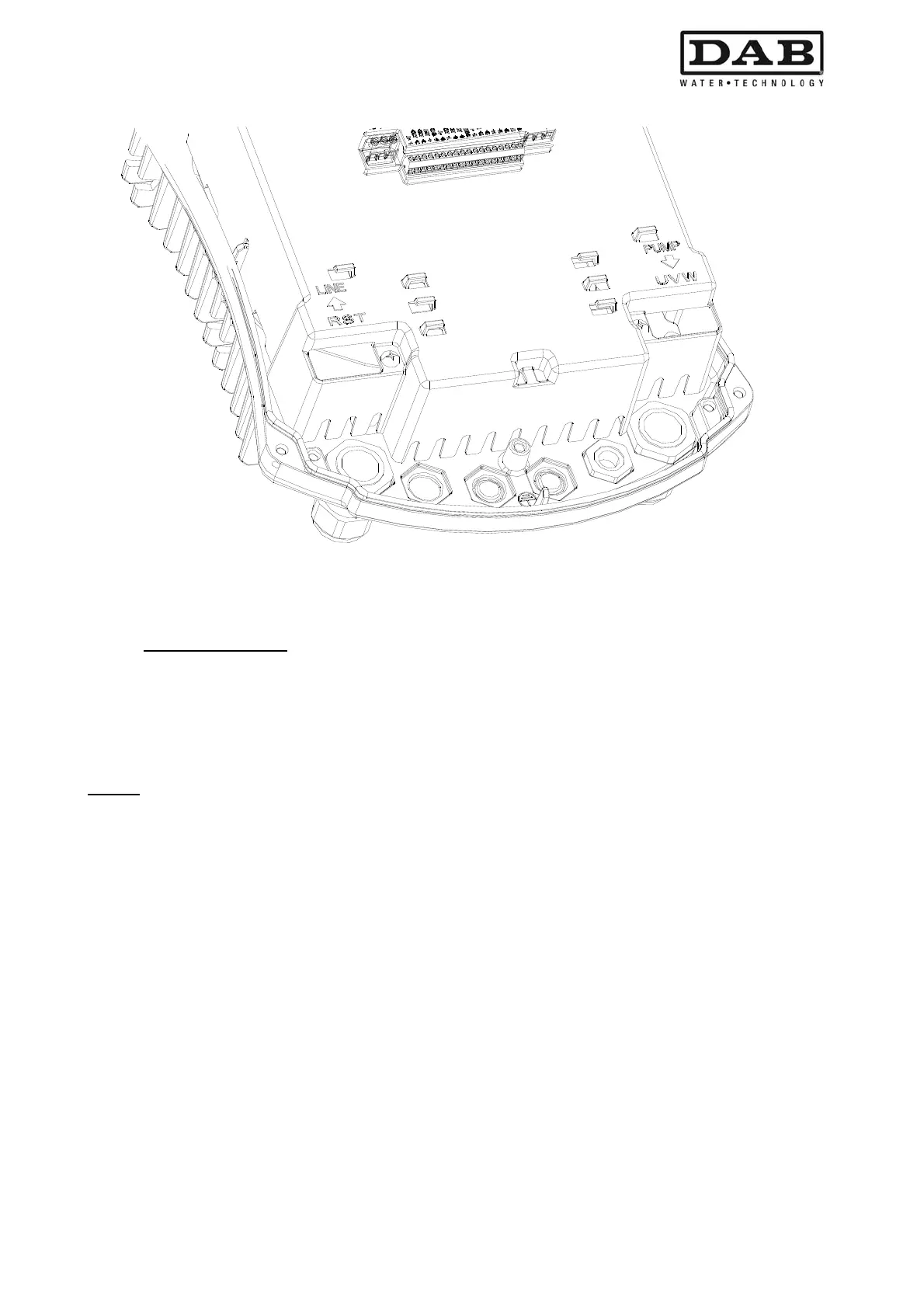

Şekil 2: Elektrik bağlantıları
2.2.1 Elektrik bağlantıları
Başka ekipmana yayılan gürültüden daha iyi korunabilmek için invertör elektrik kabloları için ayrı kanallar
kullanılmasını öneririz.
Tesisatı yapan kimse, elektrik güç kaynağı sisteminin yürürlükteki yönetmeliklere uygun şekilde yeterli
topraklamasının yapılmasından sorumludur.
UYARI:
Elektrikli pompa invertör tarafından başlatıldığında hat voltajı değişebilir.
Voltaj, hatta bağlı olan diğer cihazlara ve hattın kalitesine bağlı olarak değişkenlik gösterebilir.
2.2.1.1 Elektrik hattına bağlama
İnvertörün trifazlı fazlı elektrik hattına 4 damarlı bir kabloyla (3 faz+toprak) bağlanması gerekir. İlgili hat
özelliklerinin Tablo 1 konusunda gösterilenlere uyması gerekir.
Giriş terminalleri RST ifadesiyle işaretli ve terminallere işaret eden bir ok bulunanlardır; bkz. Şekil 2.
İnvertör güç kaynağı ve elektrik pompası bağlantıları kullanılacak kabloların kesiti, türü ve döşemesi
yürürlükteki standartlarla uyumlu olarak şekilde seçilmelidir. Tablo 2 kullanılacak kablo kesitinin özelliklerini
göstermektedir. Tablo PVC kaplı 4 telli (3 faz+toprak) PVC kablolardan bahsetmektedir ve minimum önerilen
kesit kablonun akımına ve uzunluğuna bağlıdır.
İnvertöre giden akım normal olarak (güvenlik payı hesaba katılarak) pompa tarafından emilen akımın 1/8' i
olarak hesaplanabilir.
İnvertörde her ne kadar dahili güvenlik cihazları varsa da uygun boyutta termal bir manyetik devre kır
ıcı
takılması önerilir.
Eldeki tüm güç aralığı kullanılıyorsa, kabloyu ve termal manyetik devre kırıcıyı seçerken kullanılacak spesifik
bilgiler için Tablo 3 konusuna bakın.
