2.2.4.1 Характеристики выходных контактов OUT 1 и OUT 2:
Перечисленные далее выходные соединения относятся к двум клеммникам J3 и J4 с 3 полюсами,
обозначенными надписями OUT1 и OUT 2, и под ними написан также тип контакта, относящийся к
клемме.
Характеристики выходных контактов
Тип контакта
NO (нормально разомкнутый), NC (нормально
замкнутый), COM
Макс. допустимое напряжение [В] 250
Макс. допустимый ток [A]
5 -> резистивная нагрузка
2,5 -> индуктивная нагрузка
Макс. допустимое сечение кабеля [мм²] 3,80
Таблица 5: Характеристики выходных контактов

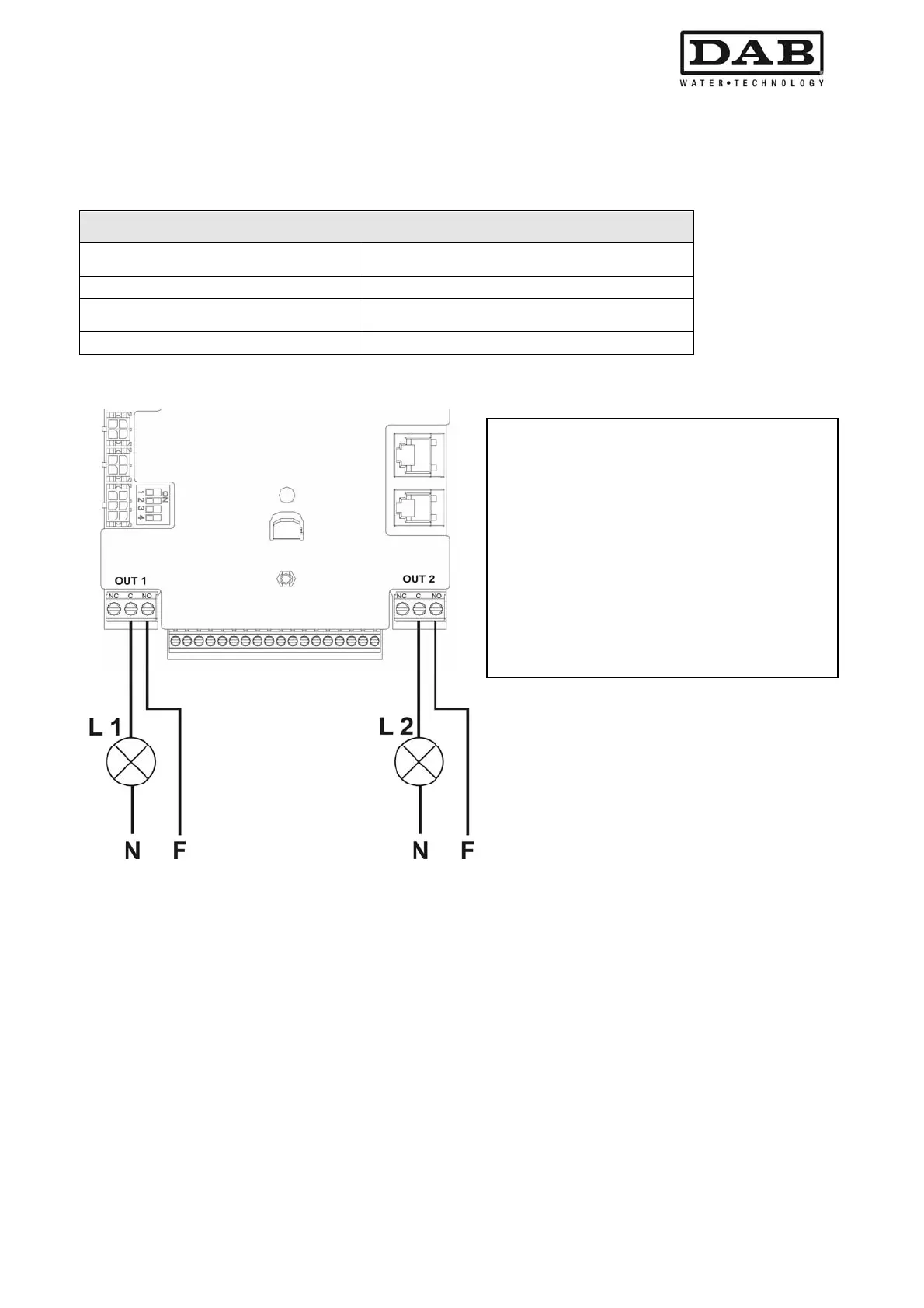

Рисунок 7: Пример соединений выходов
2.2.4.2 Характеристики фото-соединенных контактов входа
Перечисленные далее соединения входов относятся к клеммнику с 18 полюсами J5, чья нумерация
начинается с вывода 1 слева. На основании клеммника приводится обозначение входов.
- I 1: Вывод 16 и 17
- I 2: Вывод 15 и 16
- I 3: Вывод 13 и 14
- I 4: Вывод 12 и 13
Включение входов может производиться как при постоянном, так
и при переменном токе 50-60 Гц.
Далее показаны электрические характеристики входов, Таблица 6.
Со ссылкой на пример, предлагаемый на
Рисунок 7 и используя заводские настройки
(O1 = 2: контакт NO (нормально
разомкнутый); O2 = 2; contatto NO
(нормально разомкнутый)) получаем:
L1 включается, когда насос
заблокирован (напр. "BL":
блокировка из=-за отсутствия
воды).
L2 включается, когда насос
работает ("GO").
