Характеристики входов
Входы DC (пост.ток) [В]
Входы AC (перем.ток)
50-60 Гц [Vrms]
Мин. напряжение включения [В] 8 6
Макс. напряжение выключения [В] 2 1,5
Макс. Допустимое напряжение [В] 36 36
Ток, поглощаемый при 12 В [мА] 3,3 3,3
Макс. допустимое сечение кабеля [мм²] 2,13
ПРИМ. Входы управляются при любой полярности (положительной или отрицательной относительно
собственного возврата массы)
Таблица 6: Характеристики входов

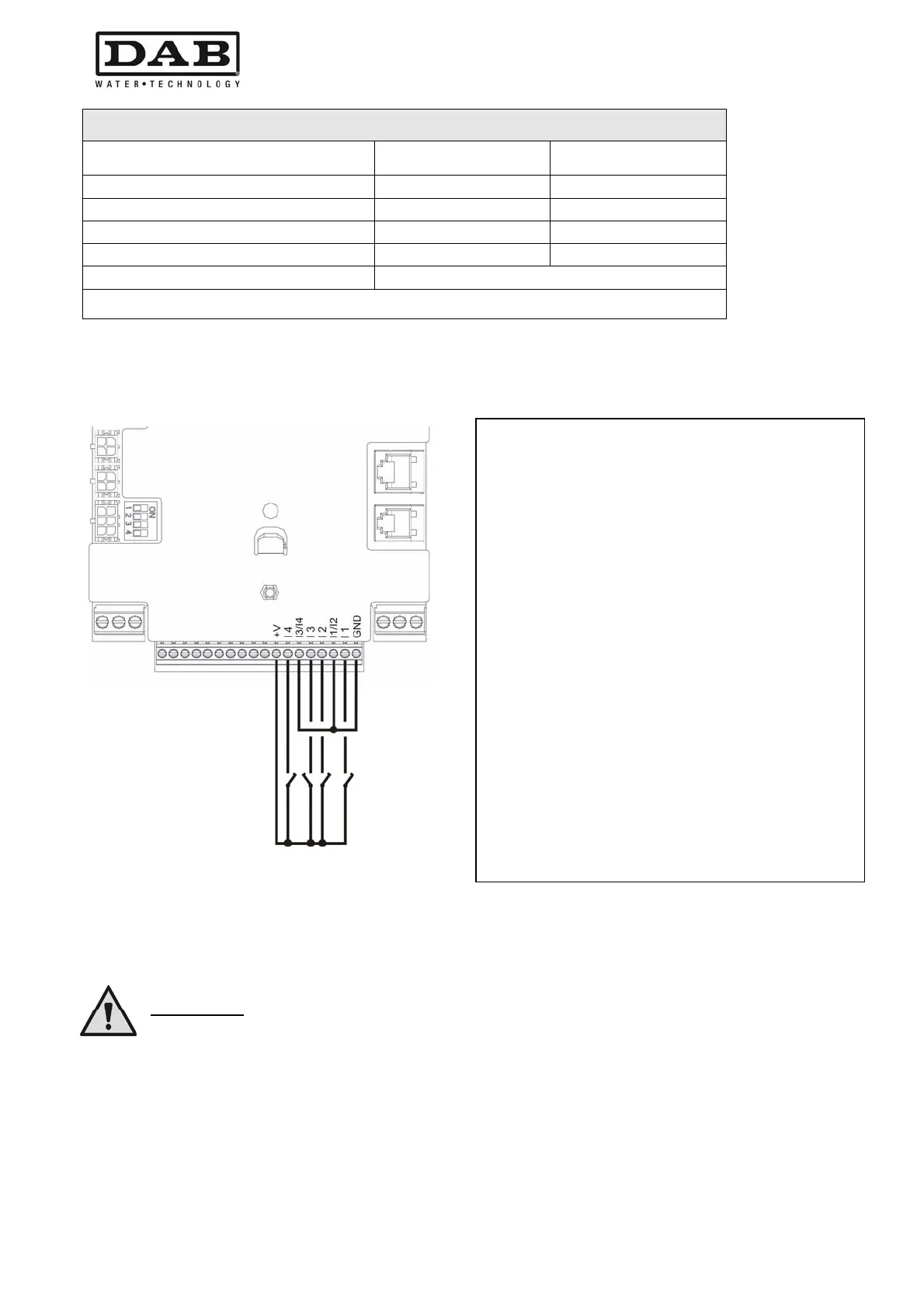

На Рисунок 8 показан пример использования входов.
Рисунок 8: Пример соединения входов
На примере, показанного на Рисунке 9, дается ссылка на соединение с чистым контактом, используя
внутренне напряжение для пилотирования входов (могут использоваться только полезные входы).
Если у вас вместо контакта имеется напряжение, его также можно использовать для пилотирования
входов: достаточно не использовать клеммы +В и GND (заземление) и соединить
источник
напряжения, соответствующий характеристикам в Таблица 6, с требуемым входом.
ВНИМАНИЕ:
пары входов I1/I2 и I3/I4 имеют общий полюс для каждой пары.
Со ссылкой на пример, показанный на Рисунок 8
и используя заводские настройки входов (I1 = 1;
I2 = 3; I3 = 5; I4=10) получается:
Когда закрывается выключатель на I1,
насос блокируется и сигнализирует "F1"
(например, I1 соединен с поплавком, см.
пар. 6.6.13.2 Настройка функции
наружного поплавка).
Когда закрывается выключатель на I,
то давление регулирования становится
"P2"
(см. пар. 6.6.13.3 Настройка функции
входа вспомогательного давления ).
Когда закрывается выключатель на I3,
насос блокируется и сигнализирует "F3"
(см. пар. 6.6.13.4 Настройка включения
системы и восстановления сбоев).
Когда закрывается выключатель на I4,
по истечении времени T1 насос
блокируется и сигнализирует F4
(см. пар. 6.6.13.5 Настройка обнаружения
низкого давления).
