ITALIANO
12

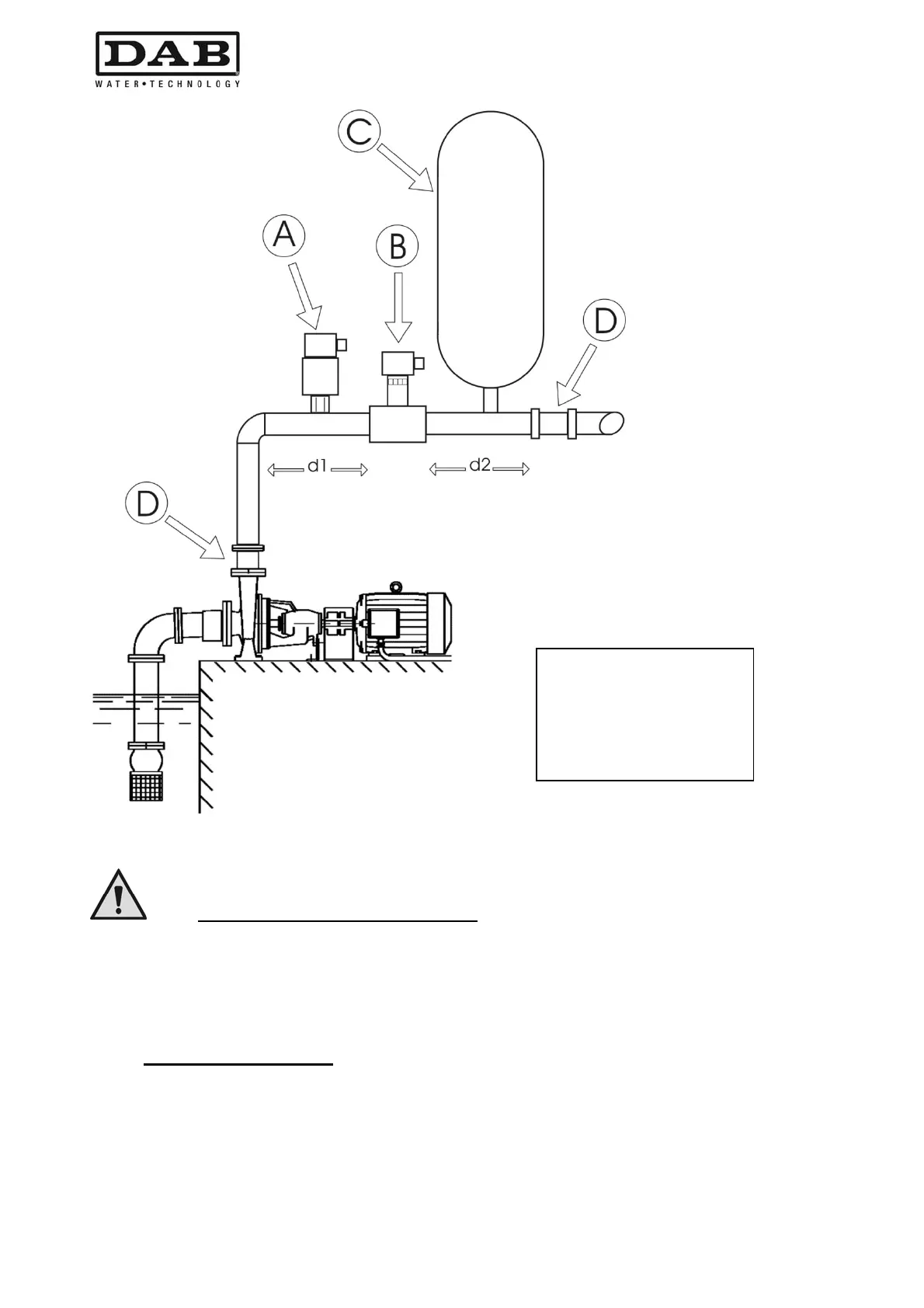

Figura 4: Installazione idraulica
Pericolo corpi estranei nella tubazione
: la presenza di sporco all’interno del fluido può
ostruire i canali di passaggio, bloccare il sensore di flusso o il sensore di pressione e pregiudicare il corretto
funzionamento del sistema. Fare attenzione a installare i sensori in modo che non possano accumularsi su
di essi eccessive quantità di sedimenti o bolle d'aria a pregiudicarne il funzionamento. Nel caso si abbia una
tubazione attraverso la quale possano transitare corpi estranei può essere necessario installare un apposito
filtro.
2.2.3 Collegamento dei sensori
Le terminazioni per il collegamento dei sensori si trovano nella parte centrale e sono accessibili rimuovendo
il coperchio in plastica fissato con quattro viti agli angoli. I sensori devono essere collegati negli appositi
ingressi contrassegnati dalle serigrafie "Press" e "Flow" vedi Figura 5.
LEGENDA
A Sensore di pressione
B Sensore di flusso
C Vaso d'espansione
D Valvola di non ritorno
d1- d2 Distanze di installazione
sensore di flusso
