ESPAÑOL
253

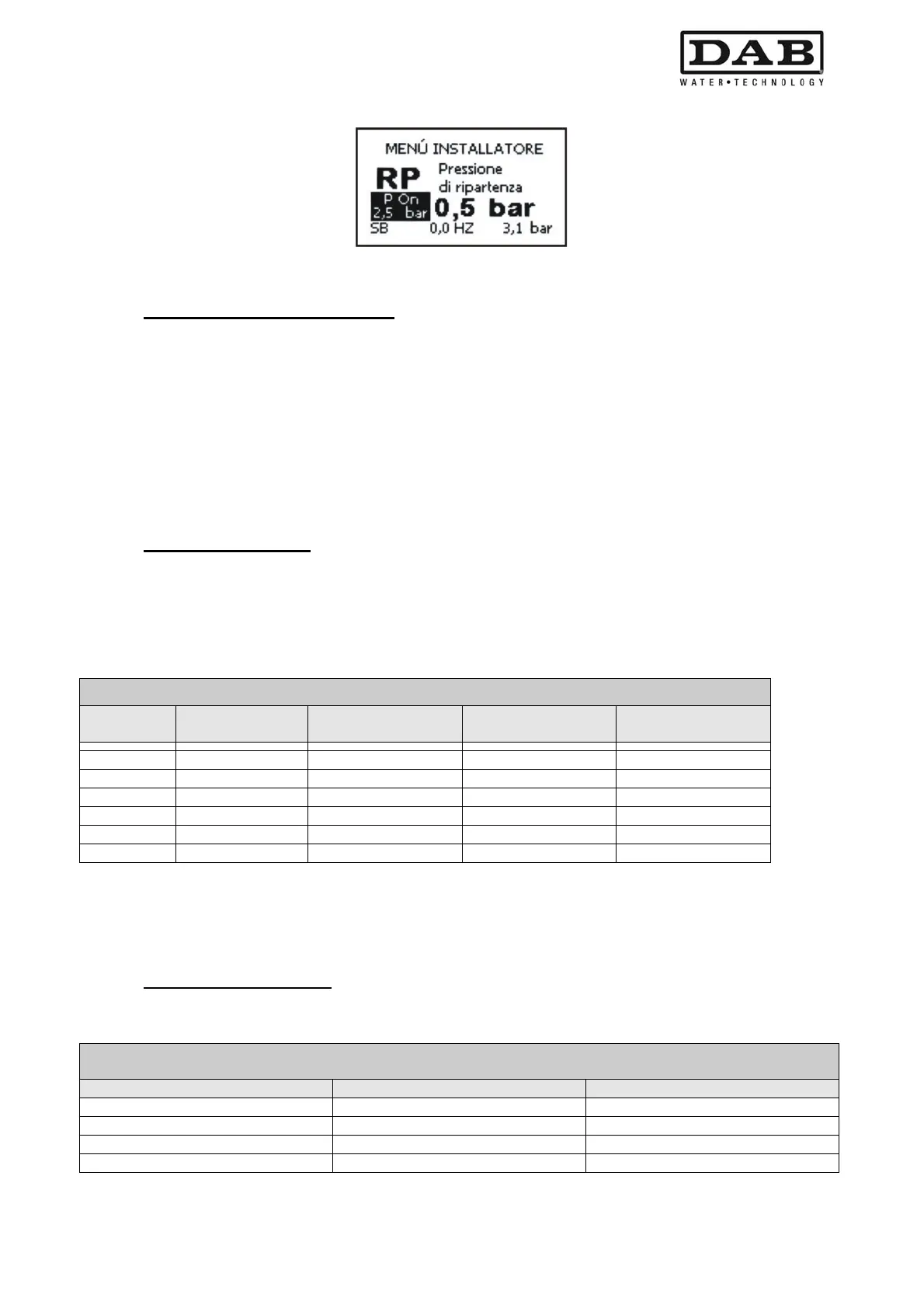

Figura 13: Configuración de la presión por rearranque
6.5.6 AD: Configuración de la dirección
Es importante sólo en la conexión multi inverter. Configura la dirección de comunicación a asignar al
inverter. Los posibles valores son: automático (por defecto) o dirección asignada manualmente.
Las direcciones configuradas manualmente pueden asumir valores de 1 a 8. La configuración de las
direcciones debe ser homogénea para todos los inverters que componen el grupo: para todos automática, o
para todos manual. No está permitido configurar direcciones iguales.
Tanto en el caso de asignación mixta de las direcciones (algunas manuales y otras automáticas), como en
el caso de direcciones duplicadas, se señalará un error. La señal del error se activará visualizando una E
intermitente en el lugar de la dirección de la máquina.
Si la asignación seleccionada es automática, cada vez que se encienda el sistema se asignarán direcciones
que pueden ser diferentes de aquellas anteriores, pero esto no perjudica el funcionamiento correcto.
6.5.7 PR: Sensor de presión
Configuración del tipo de sensor de presión utilizado. Este parámetro permite seleccionar un sensor de
presión ratiométrico o de corriente. Para cada uno de estos dos tipos de sensores se pueden seleccionar
fondos de escala diferentes. Escogiendo un sensor tipo ratiométrico (por defecto) se debe utilizar la entrada
Press 1 para su conexión. Si se utiliza un sensor de corriente 4-20mA se deben utilizar los bornes de tornillo
en la regleta de las entradas.
(Véase Conexión del sensor de presión apartado 2.2.3.1)
Configuración del sensor de presión
Valor PR Tipo de sensor Indicación
Fondo de escala
[bar]
Fondo de escala
[psi]
0 Ratiométrico 501 R 16 bar 16 232
1 Ratiométrico 501 R 25 bar 25 363
2 Ratiométrico 501 R 40 bar 40 580
3 4-20 mA 4/20 mA 16 bar 16 232
4 4-20 mA 4/20 mA 25 bar 25 363
5 4-20 mA 4/20 mA 40 bar 40 580
Tabla 15: Configuración del sensor de presión
NOTA: la configuración del sensor de presión no depende de la presión que se desea obtener sino del
sensor que se monta en la instalación.
6.5.8 MS: Sistema de medición
Configura el sistema de unidad entre internacional y anglosajona. Las magnitudes visualizadas están
indicadas en la Tabla 16.
Unidades de medida visualizadas
Magnitud Unidad de medida internacional Unidad de medida anglosajona
Presión bar psi
Temperatura °C °F
Flujo l / min gal / min
Tabla 16: Sistema de unidades de medida
