FRANÇAIS
145

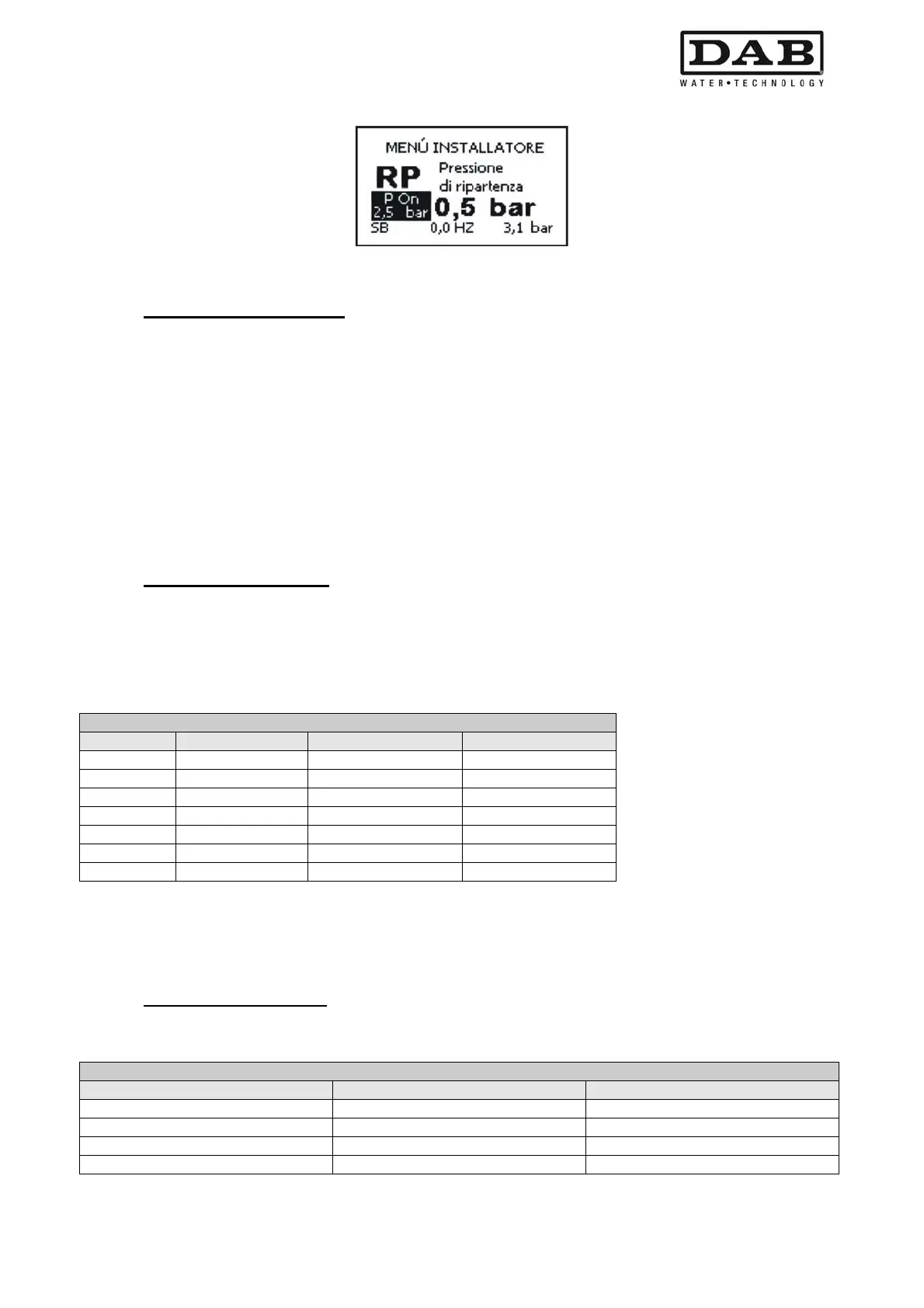

Figure 13: Configuration de la pression de redémarrage
6.5.6 AD : Configuration adresse
Prend une signification uniquement en connexion multi-convertisseur. Configure l’adresse de communication
à attribuer au convertisseur. Les valeurs possibles sont : automatique (par défaut), ou adresse attribuée
manuellement.
Les adresses configurées manuellement, peuvent prendre des valeurs de 1 à 8. La configuration des
adresses doit être homogène pour tous les convertisseurs qui composent le groupe : soit automatique pour
tous, soit manuelle pour tous. Il n’est pas permis de configurer des adresses identiques.
Que ce soit en cas d’attribution mixte des adresses (manuelle pour certaines et automatique pour d’autres),
qu’en cas d’adresses identiques, une erreur est signalée. L’erreur est signalée par un E clignotant à la place
de l’adresse de machine.
Si l’attribution choisie est automatique, à chaque fois que l’on allume le système il est attribué des adresses
qui peuvent être différentes de la fois précédente, mais cela n’a pas de conséquence sur le fonctionnement
correct.
6.5.7 PR : Capteur de pression
Configuration du type de capteur de pression utilisé. Ce paramètre permet de sélectionner un capteur de
pression de type ratiométrique ou en boucle de courant. Pour chacune de ces deux typologies de capteur,
on peut choisir un fond d’échelle différent. En choisissant un capteur de type ratiométrique (par défaut) on
doit utiliser l’entrée Press 1 pour la connexion de ce dernier. Si on utilise un capteur en boucle de courant 4-
20 mA, il faut utiliser les bornes à vis dans le bornier des entrées.
(Voir Connexion du capteur de pression par. 2.2.3.1)
Configuration du capteur de pression
Valeur PR Type de capteur Indication Fond d’échelle [bar]
0 Ratiométrique 501 R 16 bar 16
1 Ratiométrique 501 R 25 bar 25
2 Ratiométrique 501 R 40 bar 40
3 4-20 mA 4/20 mA 16 bar 16
4 4-20 mA 4/20 mA 25 bar 25
5 4-20 mA 4/20 mA 40 bar 40
Tableau 15: Configuration du capteur de pression
REMARQUE : La configuration du capteur de pression ne dépend pas de la pression que l’on souhaite
réaliser, mais du capteur qui est monté dans l’installation.
6.5.8 MS : Système de mesure
Configure le système d’unités de mesure entre international et anglo-saxon. Les grandeurs affichables sont
indiquées dans le Tableau 16.
Unités de mesure affichées
Grandeur Unité de mesure internationale Unité de mesure anglo-saxonne
Pression bar
Température °C °F
Débit l / min gal / min
Tableau 16: Système d’unité de mesure
