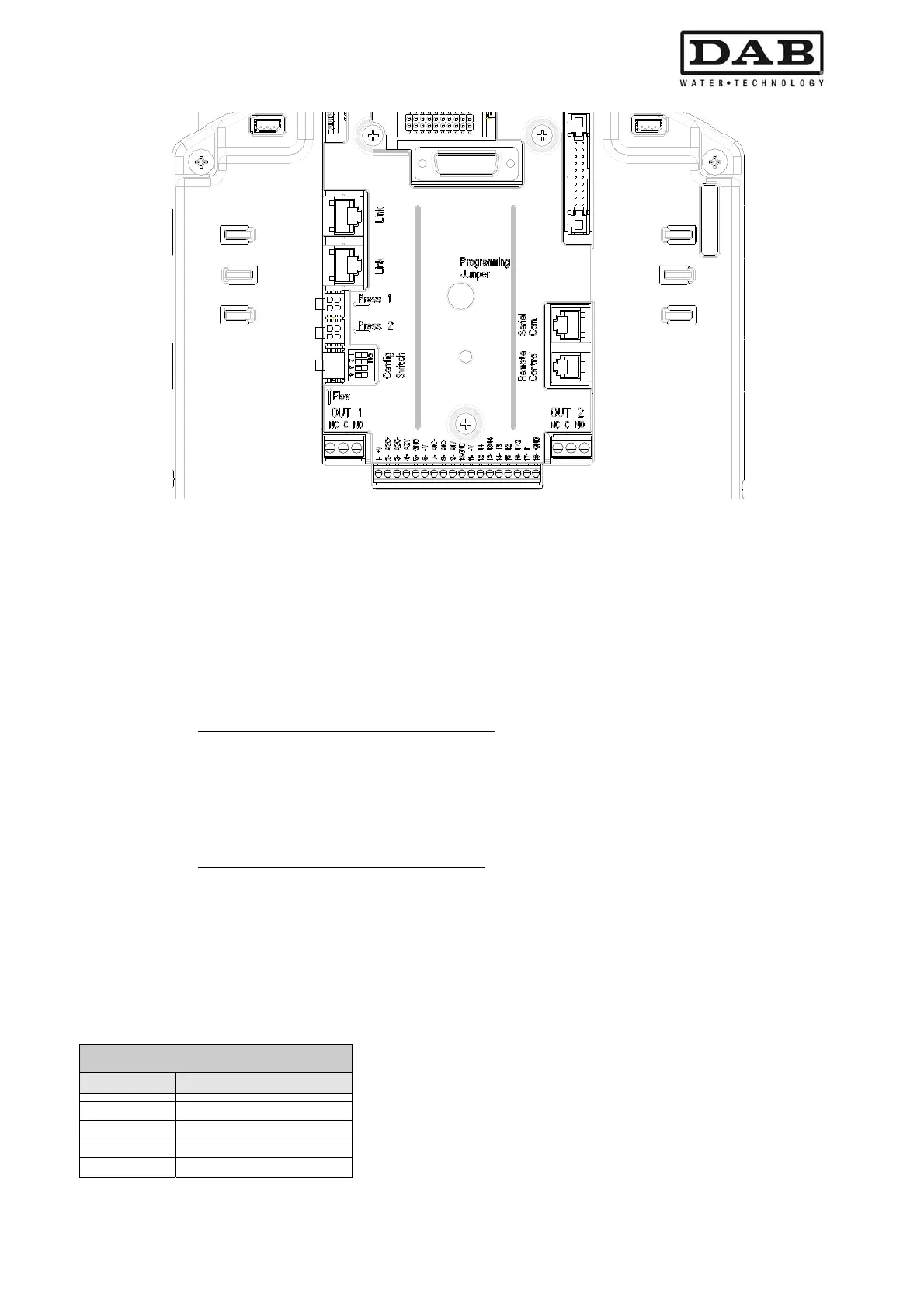

Рисунок 5: Соединения
2.2.3.1 Соединение датчика давления
Инвертер работает с двумя типами датчиков давления:
1. Рациометрический
2. С током 4 - 20 мА
Датчик давления поставляется вместе с собственным кабелем и кабель и соединение на плате
меняются в зависимости от используемого типа датчика. За исключением специальных запросов,
поставляется датчик рациометрического типа.
2.2.3.1.1 Соединение рациометрического датчика
Кабель должен соединяться с одной стороны с датчиком и с другой стороны подсоединяться к
специальному входу датчика давления инвертера, помеченного надписью "Press 1" см. Рисунок 6.
Кабель имеет два различных окончания, с обязательным направлением ввода: соединитель для
промышленных применений (DIN 43650) со стороны датчика и 4-х полюсный соединитель со стороны
инвертера.
2.2.3.1.2 Соединение токового датчика 4 - 20 мА
Датчик имеет две жилы и выпускается с контактами для соединителей промышленного типа DIN
43650. Поставляемый кабель для данного типа датчика имеет с одной стороны промышленный
соединитель DIN 43650 и с другой стороны имеет два обжимных соединения на двух кабелях
красного и белого цветов. Красный вывод обозначает вход датчика, и белый вывод обозначает его
выход.
Два вывода вставляются в клеммник входов J5 и соединяются с платой, как показано на
Рисунке 7, при помощи перемычки. Клеммы 7 и 8 представляют собой соответственно вход и выход
сигнала тока. Для использования данного входа с двужильным датчиком необходимо соединить
питание и для этого необходимо использовать также клеммы 10 и 11 и перемычку.
Соединения датчика 4 – 20 ма
Клемма Соединяемый кабель
7 белый
8 перемычка
10 перемычка
11 красный
Таблица 4: Соединение датчика давления 4 - 20 мА
