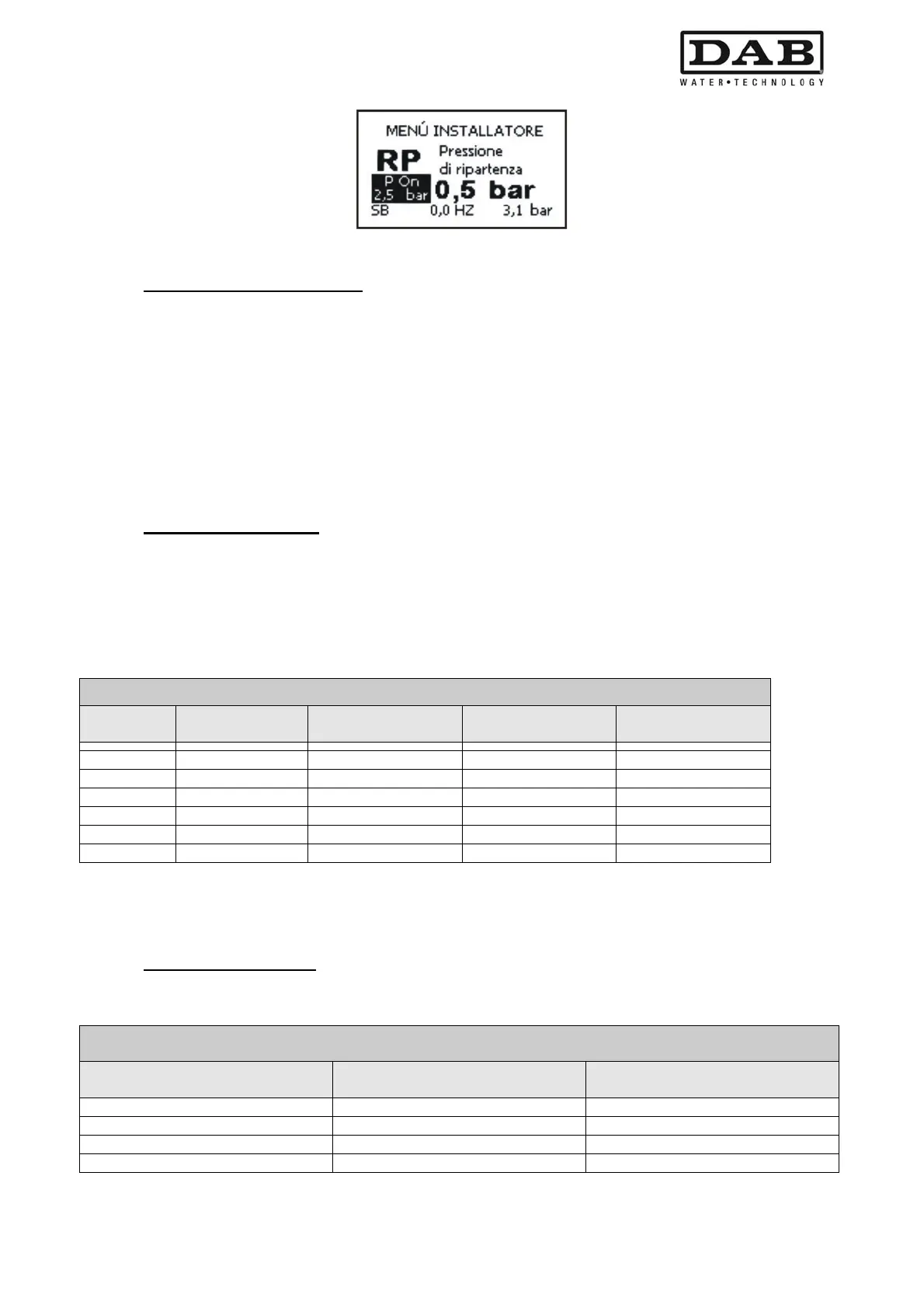

Σχήμα 13: Ρύθμιση της πίεσης επανεκκίνησης
6.5.6 AD: Διαμόρφωση διεύθυνσης
Έχει νόημα μόνο σε συνδέσεις πολλαπλών inverter. Ρυθμίζει τη διεύθυνση επικοινωνίας που θα ανατεθεί
στο inverter. Οι πιθανές τιμές είναι: αυτόματο (default), ή χειροκίνητα ανάθεση διεύθυνσης.
Οι διευθύνσεις που ρυθμίζονται χειροκίνητα μπορούν να έχουν τιμές από 1 έως 8. Η διαμόρφωση των
διευθύνσεων πρέπει να είναι ομοιογενής για όλα τα inverter που περιλαμβάνονται στην ομάδα: ή
αυτόματη
για όλα ή χειροκίνητη για όλα. Δεν επιτρέπεται η ρύθμιση ίδιων διευθύνσεων.
Τόσο σε περίπτωση μεικτής ανάθεσης διευθύνσεων (ορισμένες χειροκίνητα και ορισμένες αυτόματα), όσο
και σε περίπτωση επανάληψης διευθύνσεων, εμφανίζεται μήνυμα σφάλματος. Η σήμανση του σφάλματος
προκύπτει με την απεικόνιση ενός Ε που αναβοσβήνει στη θέση της διεύθυνσης του μηχανήματος
.
Εάν η ανάθεση που επιλέγεται είναι αυτόματη, κάθε φορά που ενεργοποιείται το σύστημα ανατίθενται
διευθύνσεις που ενδέχεται να είναι διαφορετικές από την προηγούμενη φορά, αλλά αυτό δεν έχει επίπτωση
στην ορθή λειτουργία.
6.5.7 PR: Αισθητήρας πίεσης
Ρύθμιση του τύπου αισθητήρα πίεσης που χρησιμοποιείται. Η παράμετρος αυτή επιτρέπει την επιλογή ενός
αισθητήρα πίεσης αναλογιομετρικού τύπου ή ρεύματος. Για κάθε μία από αυτές τις δύο τυπολογίες
αισθητήρα μπορούν να επιλεγούν διαφορετικά σημεία τερματισμού. Επιλέγοντας έναν αισθητήρα
αναλογιομετρικού τύπου (default) πρέπει να χρησιμοποιηθεί η είσοδος Press 1 για τη σύνδεσή του. Εάν
χρησιμοποιηθεί αισθητήρας ρεύματος 4-20mA πρέπει να χρησιμοποιηθούν οι κατάλληλοι βιδωτοί
ακροδέκτες στην πλακέτα ακροδεκτών των εισόδων.
(Δείτε Σύνδεση του αισθητήρα πίεσης, παρ. 2.2.3.1)
Ρύθμιση του αισθητήρα πίεσης
Τιμή PR
Τύπος
αισθητήρα
Ένδειξη
Σημείο τερματισμού
[bar]
Σημείο τερματισμού
[psi]
0 Αναλογιομετρικό 501 R 16 bar 16 232
1 Αναλογιομετρικό 501 R 25 bar 25 363
2 Αναλογιομετρικό 501 R 40 bar 40 580
3 4-20 mA 4/20 mA 16 bar 16 232
4 4-20 mA 4/20 mA 25 bar 25 363
5 4-20 mA 4/20 mA 40 bar 40 580
Πίνακας 15: Ρύθμιση του αισθητήρα πίεσης
ΣΗΜΕΙΩΣΗ: Η ρύθμιση του αισθητήρα πίεσης δεν εξαρτάται από την πίεση που επιθυμείτε να επιτύχετε, αλλά
από τον αισθητήρα που τοποθετείτε στην εγκατάσταση.
6.5.8 MS: Σύστημα μέτρησης
Ρυθμίζει το σύστημα μονάδας μέτρησης, διεθνές ή αγγλοσαξονικό. Τα μεγέθη που απεικονίζονται φαίνονται
στον Πίνακα 16.
Μονάδες μέτρησης που απεικονίζονται
Μέγεθος Διεθνής μονάδα μέτρησης
Αγγλοσαξονική μονάδα
μέτρησης
Πίεση bar psi
Θερμοκρασία °C °F
Ροή l / min gal / min
Πίνακας 16: Σύστημα μονάδας μέτρησης
