ΕΛΛΗΝΙΚΑ
498

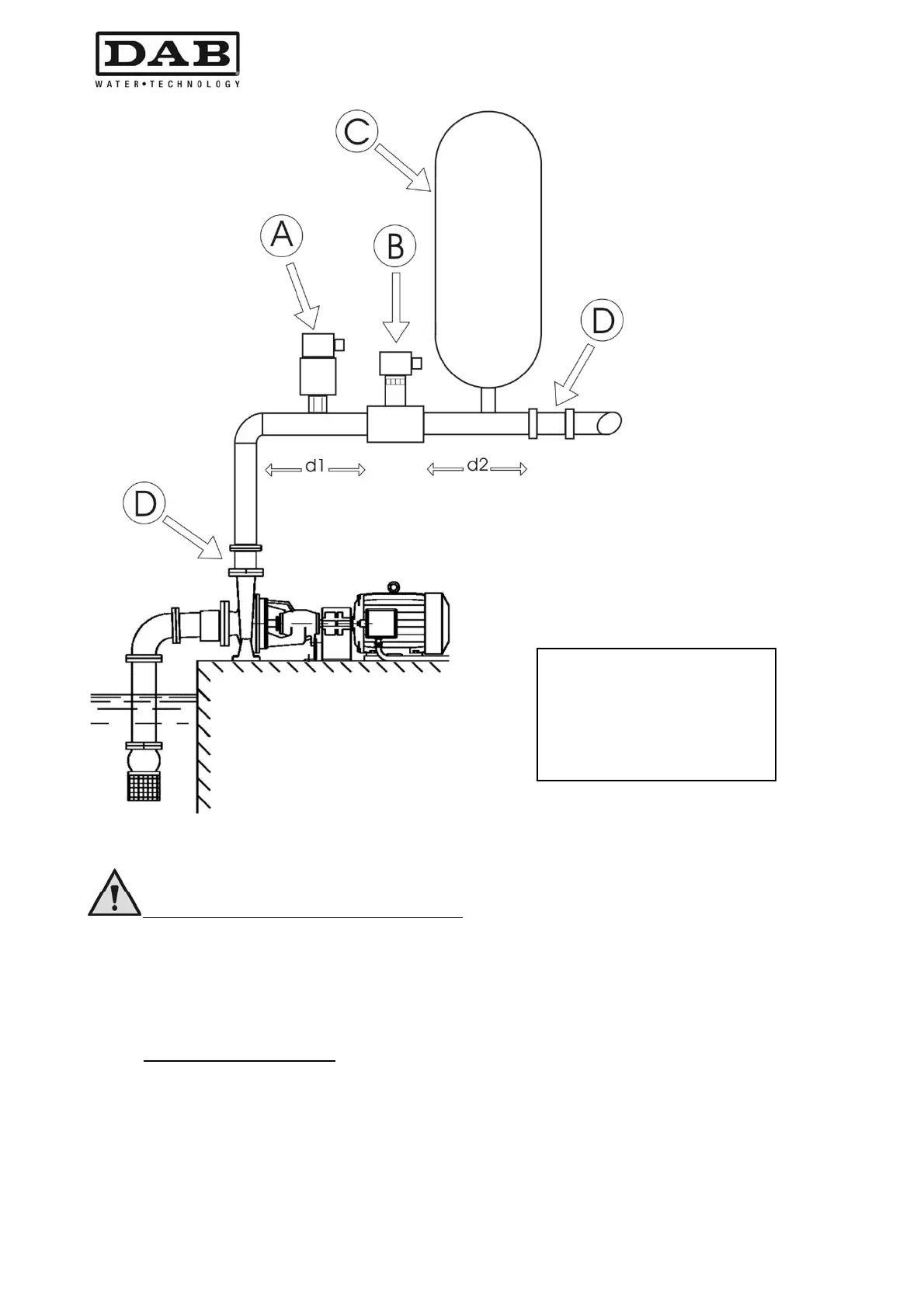

Σχήμα 4: Υδραυλική εγκατάσταση
Κίνδυνος ξένων σωμάτων στη σωλήνωση: η παρουσία ακαθαρσιών στο υγρό μπορεί να
παρεμποδίσει τα κανάλια διέλευσης, να μπλοκάρει τον αισθητήρα ροής ή τον αισθητήρα πίεσης και να
διακινδυνεύσει τη σωστή λειτουργία του συστήματος. Φροντίστε να εγκαταστήσετε τους αισθητήρες με
τέτοιον τρόπο ώστε να μη συσσωρεύονται σε αυτούς υπερβολικές ποσότητες ιζημάτων ή φυσαλίδες που να
εμποδίζουν
τη λειτουργία τους. Σε περίπτωση που υπάρχουν σωληνώσεις μέσω των οποίων ενδέχεται να
περάσουν ξένα σώματα, ίσως να απαιτηθεί η εγκατάσταση κατάλληλου φίλτρου.
2.2.3 Σύνδεση των αισθητήρων
Τα τερματικά για τη σύνδεση των αισθητήρων βρίσκονται στο κεντρικό μέρος και είναι προσβάσιμα εάν
αφαιρέσετε το πλαστικό κάλυμμα που στερεώνεται με τέσσερις βίδες στις γωνίες. Οι αισθητήρες πρέπει να
συνδέονται στις κατάλληλες εισόδους που επισημαίνονται με τις ενδείξεις "Press" και "Flow",
δείτε το Σχήμα 5.
ΛΕΖΑΝΤΑ
A Αισθητήρας πίεσης
B Αισθητήρας ροής
C Δοχείο διαστολής
D Ανεπίστροφη βαλβίδα
d1- d2 Αποστάσεις εγκατάστασης
αισθητήρα ροής
