SECCIÓN DE LOS CABLES
Se aconseja pasar los cables de ENTRADA/SALIDA y de la BATERÍA por debajo del CPS.
Para el dimensionamiento de la sección mínima del cable de entrada y salida, consultar el siguiente cuadro:
Sección de cables (mm
2
)
*
ENTRADA
red / bypass separado
SALIDA
BATERÍA** (opcional)
kVA
PE
L1
L2/L3
N
PE
L
N
PE
+/-
N
6
10
10
2.5
10
10
10
10
4
4
4
10
16
16
4
16
16
16
16
6
6
6
15
25
25
10
25
25
25
25
10
10
10
* Las secciones recogidas en el cuadro hacen referencia a una longitud máxima igual a 10 metros
** La longitud máxima de los cables de conexión al paquete de baterías (opcional) es de 3 metros
Nota: la sección máxima de los cables que se puede insertar en los bornes INPUT, BYPASS y OUTPUT es de 25mm
2
para cables con terminal y de 35mm
2
para cables rígidos.
La sección máxima de los cables que se puede conectar al borne BATT es de 10mm
2
para cables con terminal y de
16mm
2
para cables desnudos.
CONEXIONES
La primera conexión que hay que realizar es la del conductor de protección (cable de tierra), que
hay que introducir en el borne con las siglas PE. El CPS debe funcionar con la conexión con la
instalación del tierra

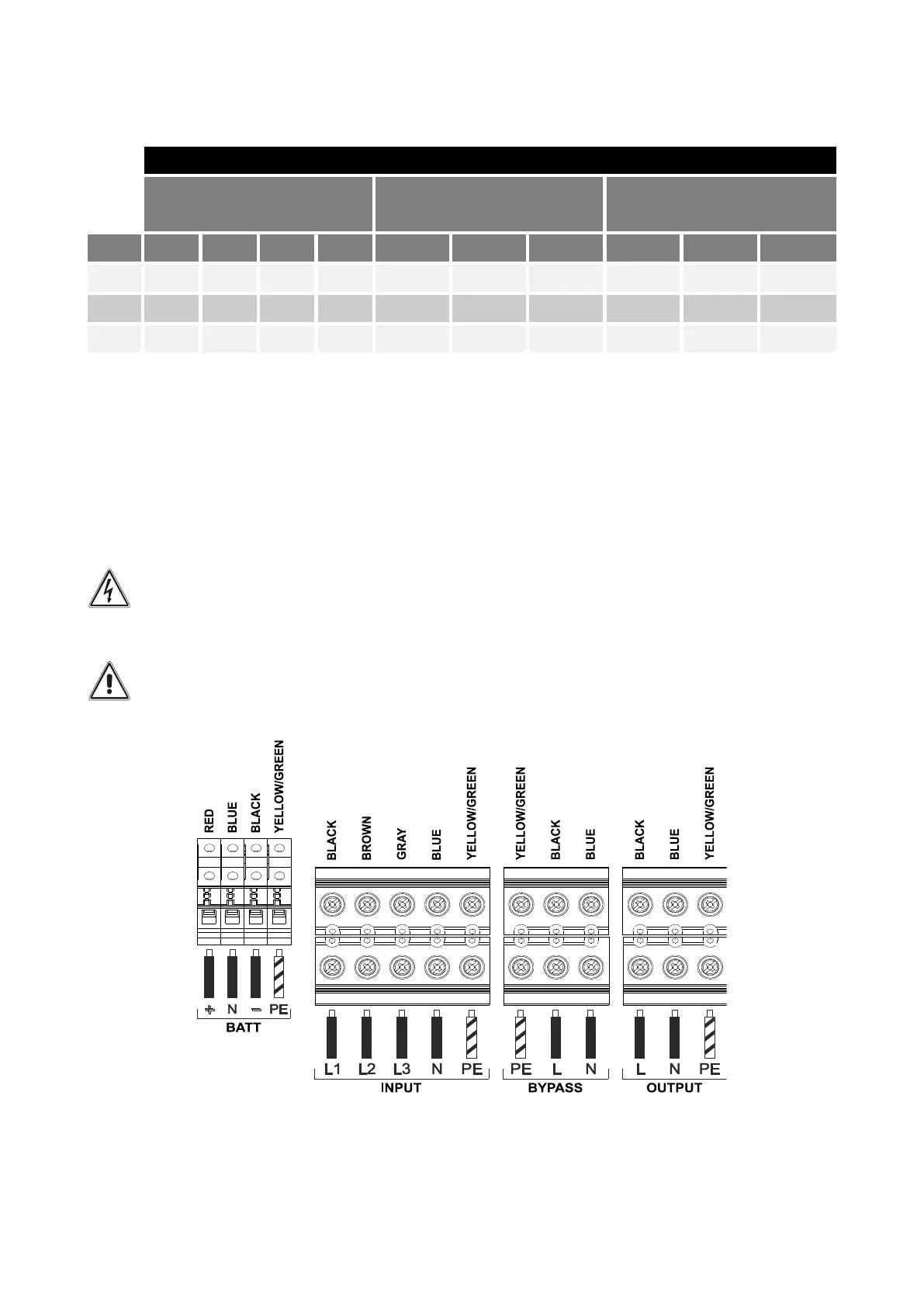

Conectar los cables de entrada y de salida a la caja de bornes como se indica en la siguiente figura:
SE DEBEN CONECTAR SIEMPRE EL NEUTRO DE ENTRADA Y DE BYPASS.
LAS LÍNEAS DE ENTRADA Y DE BYPASS DEBEN HACER REFERENCIA AL MISMO POTENCIAL DE
NEUTRO.
Nota: se deben realizar las conexiones al módulo BATERÍA solamente si está presente el paquete de baterías (opcional)
