CONEXIÓN EN LA ENTRADA DEL CPS MONOFÁSICO
La primera conexión que hay que realizar es la del conductor de protección (cable de tierra), que
hay que introducir en el borne con las siglas PE. El CPS debe funcionar con la conexión con la
instalación del tierra

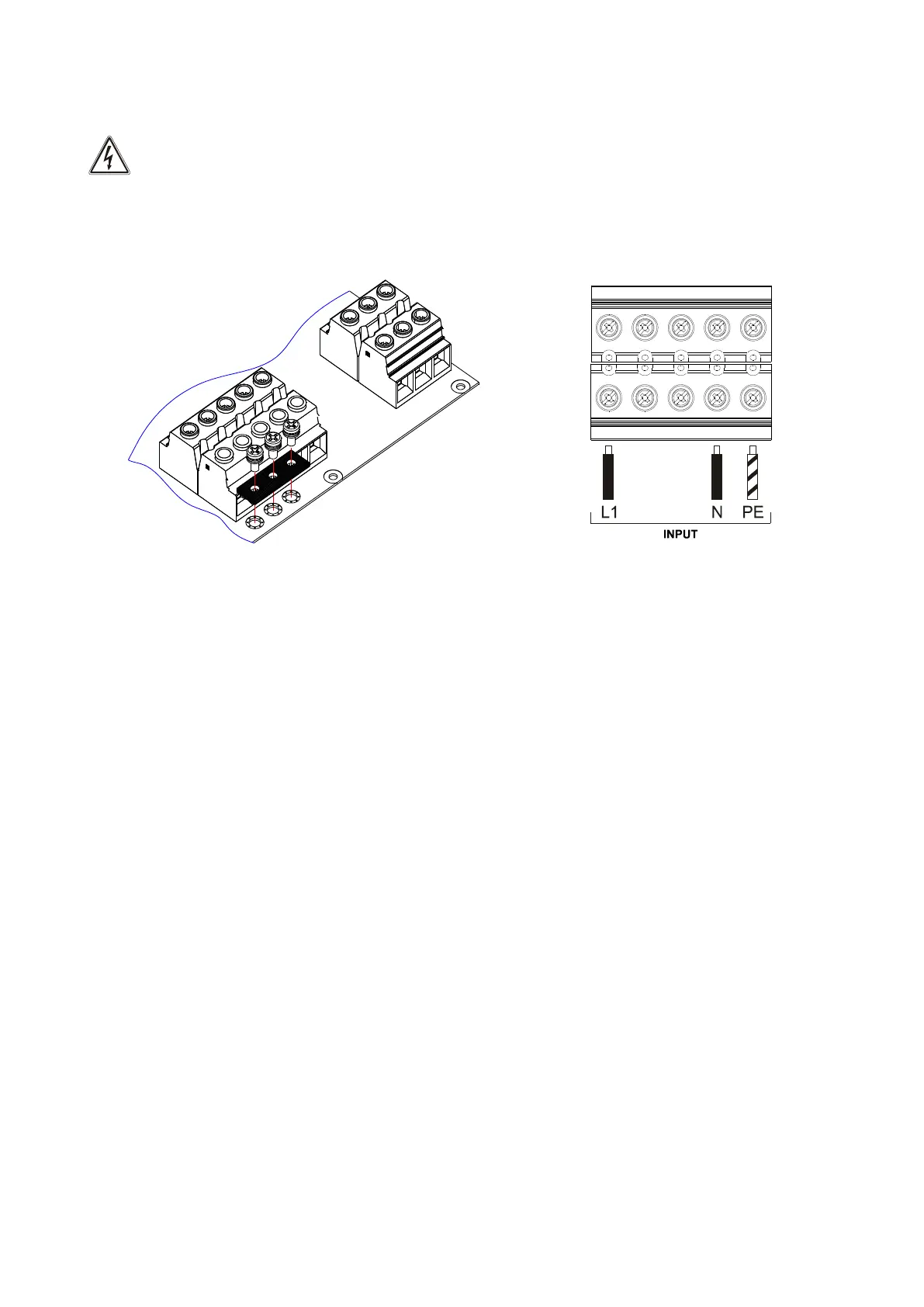

Efectuar el cortocircuito sobre los tres casquillos en la entrada (véase "Vista de las conexiones del CPS", punto 21)
usando la barra y los tres tornillos que se encuentran en la caja de accesorios, tal y como se muestra en la figura aquí
abajo a la izquierda. Conectar luego el cable de fase a L1 como se indica en la figura aquí debajo a la derecha.
Nota: las conexiones en los demás bornes del CPS no sufren cambios con respecto a lo indicado en los párrafos precedentes
