Si este conector hembra se suministró con un enchufe de corriente preensamblado (referencia
cables 33031, 33032, 33033 y 33034), el conector hembra puede enchufarse directamente al
conector de alimentación del instrumento. Los dos conectores disponen de ranuras para evitar un
acoplamiento incorrecto. Apriete a mano el conector hembra al conector de alimentación del
instrumento.
Si el instrumento se adquirió sin cable de alimentación, se debe conectar un enchufe de corriente al
conector hembra suministrado tal como se describe en el siguiente procedimiento.
Especificaciones del cable de alimentación proporcionado por el usuario:
• 3 hilos (activo, neutro y tierra)
• Cable Ø ≥ 7mm; ≤ 9.5mm
• Selección de cable ≥ 1mm
2
, AWG18; ≤ 2.5mm
2
, AWG14
Prepare el cable de alimentación proporcionado por el usuario como se indica a continuación:
1. Pele 23 mm (0,9 pulgadas) del blindaje del cable de alimentación.
2. Corte los hilos activo y neutro hasta 15 mm (0,6 pulgadas) de largo y deje el hilo a tierra tal como
esté.
3. A continuación, pele una pequeña parte del aislamiento externo de los tres hilos según sea
necesario.
Cablee el conector hembra del modo siguiente:

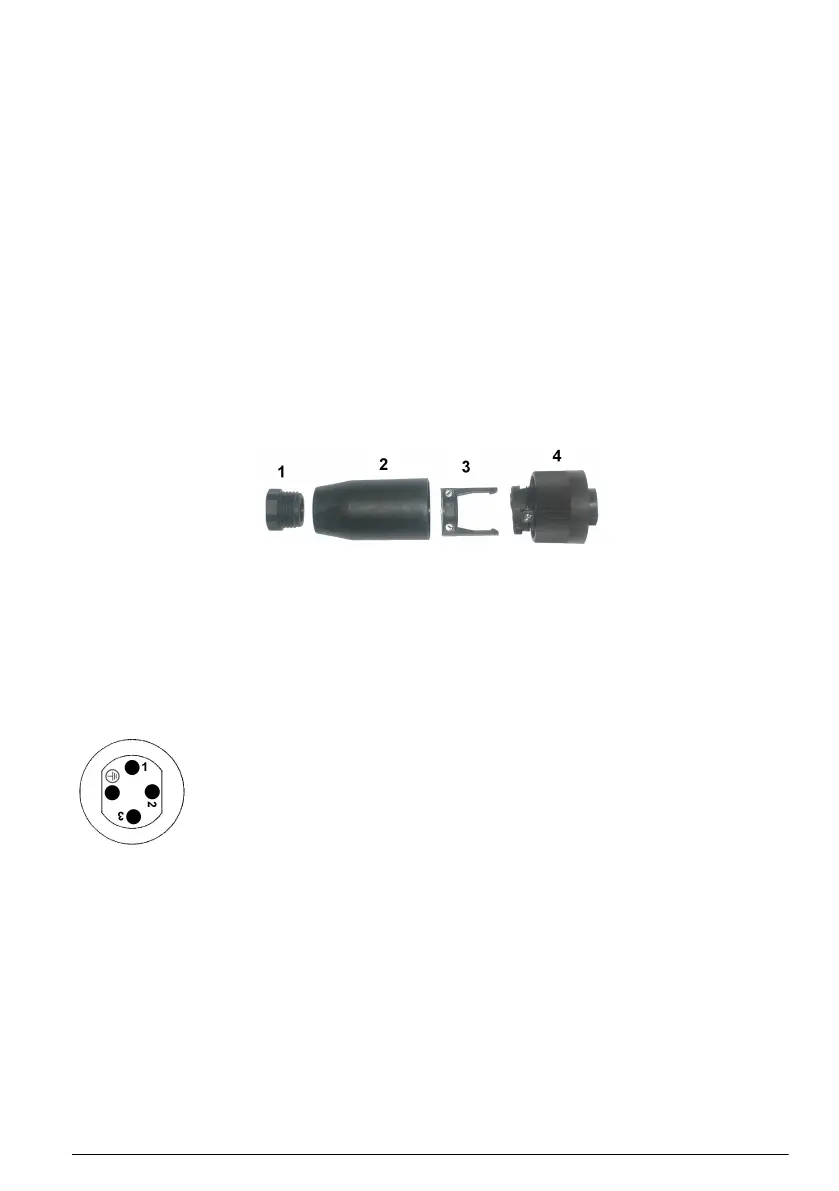

1. Tome el extremo estrecho del conector (4) con una mano y el cuerpo principal (2) con la otra
mano y desenrosque ambos. Aparte la abrazadera del cable (3) y desenrosque el conector del
terminal (1) para ver las cuatro piezas que componen el conector.
2. Suelte los tornillos de la abrazadera del cable (3) de modo que quede suficiente espacio para
pasar el cable de alimentación.
3. Pase el cable de alimentación por el conector del terminal (1), el cuerpo principal (2) y la
abrazadera del cable (3) y, a continuación, conecte los tres hilos (activo, neutro y a tierra) al
conector (4) como se indica a continuación:
1.Activo (marrón)
2.Neutro (azul)
3. No usado
Tierra - Tierra (verde y amarillo)
Nota: Los números y el símbolo de tierra están marcados en el extremo del conector. Asegúrese de realizar
la conexión correctamente.
4. Deslice de nuevo la abrazadera del cable (3) sobre el conector (4) y apriete los tornillos a la
abrazadera para asegurar el cable.
5. Vuelva a atornillar las dos piezas (4) y (2) juntas.
6. Asegure el cable de alimentación atornillando el conector de terminal (1) de nuevo en la posición
original.
7. Ahora se puede conectar directamente el conector hembra al conector de alimentación del
instrumento. Los dos conectores disponen de ranuras para evitar un acoplamiento incorrecto.
Apriete a mano el conector hembra al conector de alimentación del instrumento.
