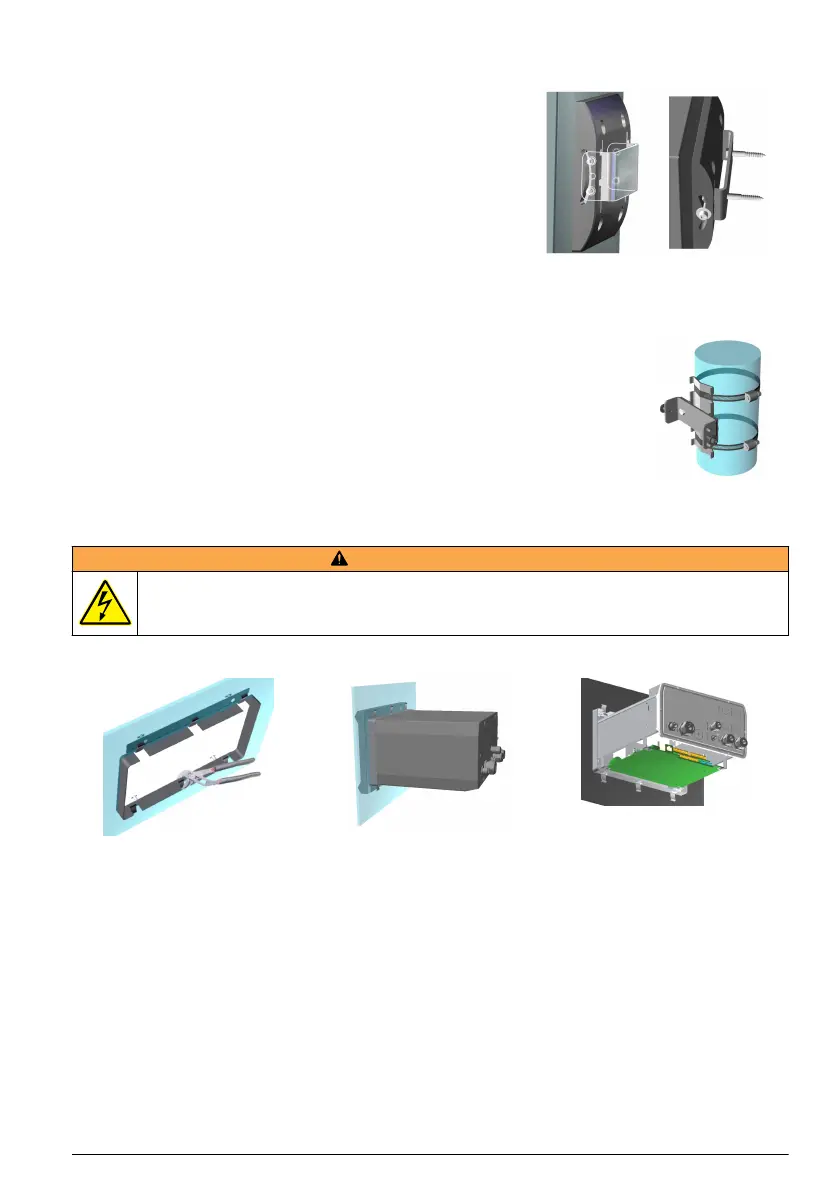

Montaż na ścianie
1. Przymocować wspornik w kształcie litery C (dostarczony
w zestawie) do ściany za pomocą dwóch wkrętów
(niedostarczanych w zestawie).
2. Odchylić przyrząd lekko do tyłu, aby ustawić bolce wspornika
i otwory w obudowie przyrządu naprzeciw siebie, a następnie
nasunąć przyrząd na wspornik tak, jak przedstawiono na rysunku.
3. Przełożyć dwie śruby blokujące z podkładkami przez boczne
szczeliny.
4. Wyregulować kąt ustawienia przyrządu w celu zapewnienia lepszej
widoczności ekranu, a następnie dokręcić boczne śruby.
Montaż na rurze
1. Przymocować wspornik do montażu na rurze do wspornika w kształcie litery
C za pomocą dwóch dostarczonych śrub.
2. Przymocować ten zespół wsporników do rury za pomocą dwóch opasek zaciskowych
(niedołączonych do zestawu).
3. Nasunąć przyrząd na wspornik.
4. Przełożyć dwie śruby blokujące z podkładkami przez boczne szczeliny.
5. Wyregulować kąt ustawienia przyrządu w celu zapewnienia lepszej widoczności
ekranu, a następnie dokręcić boczne śruby.
Montaż w panelu
O S T R Z E Ż E N I E
Niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym. Jeżeli po dokonaniu instalacji nie
ma dostępu do kabla ani złącza zasilania, obowiązkowe jest zapewnienie innego lokalnego sposobu
odłączania urządzenia.
1-3 4-5 6-7
1. Wyciąć otwór w panelu w celu zainstalowania dostarczonej ramki montażowej.
2. Umieścić dostarczoną ramkę w otworze.
3. Zagiąć 6 zakładek na krawędzi panelu za pomocą szczypiec do rur.
4. Wsunąć przyrząd do ramki montażowej. Przyrząd powinien być nasunięty na cztery kołki w kształcie litery T.
Obrócić 4 śruby szybkomocujące znajdujące się po obu stronach panelu przedniego i wsunąć go.
5. Obrócić 4 śruby szybkomocujące dwa razy o 1/4 obrotu w kierunku zablokowania wskazanym z boku panelu
przedniego. Spowoduje to zablokowanie przyrządu na czterech kołkach w kształcie litery T.
6. Aby uzyskać dostęp do złączy wewnątrz przyrządu, należy zdemontować jego obudowę (odkręcić sześć śrub
znajdujących się na panelu tylnym i zsunąć obudowę).
7. Przeprowadzić przewody przez obudowę i dławik kablowy (jeśli znajduje się na wyposażeniu), a następnie
wykonać połączenia w sposób opisany poniżej.
Polski 189
