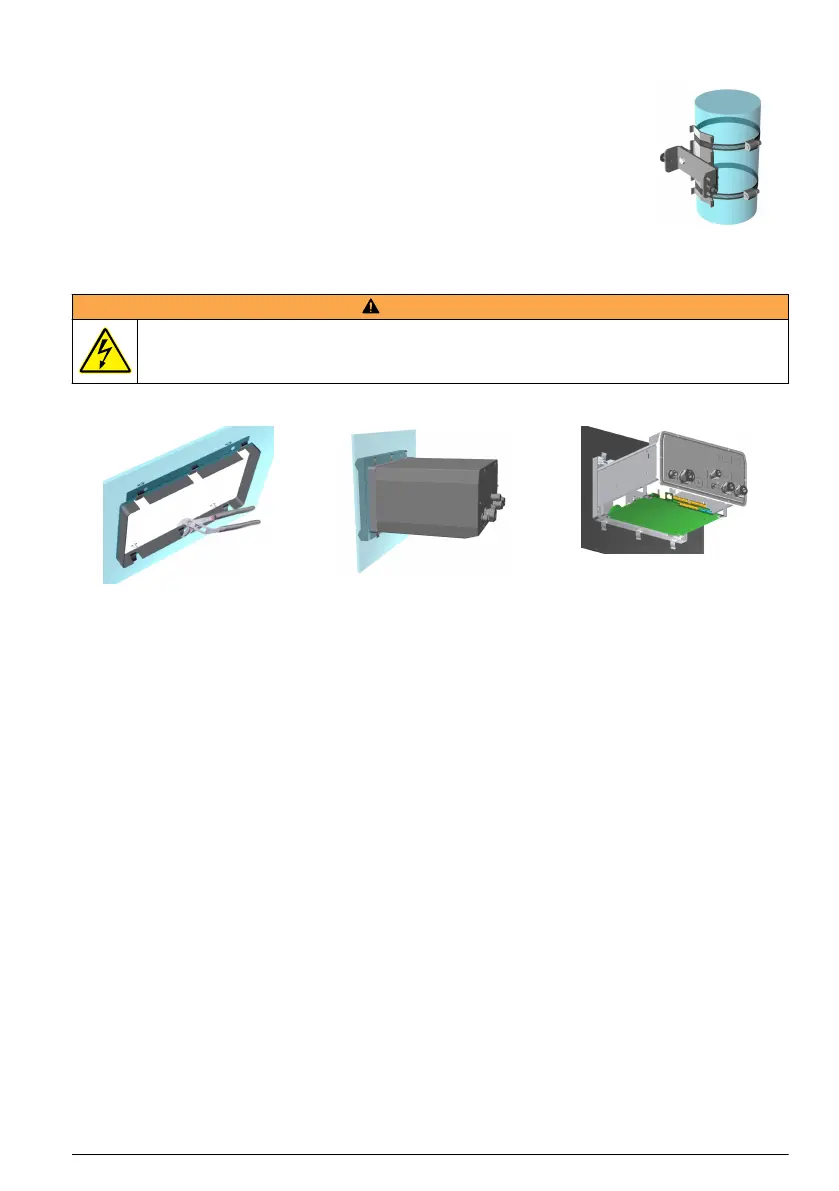

Montering på rör
1. Montera U-konsolen på rörfästet med de två medföljande skruvarna.
2. Fäst enheten på röret med två slangklämmor (medföljer inte).
3. Skjut instrumentet på konsolen.
4. Sätt i de 2 låsskruvarna med brickor genom sidoöppningarna.
5. Justera instrumentets vinkel för en bättre skärmvy och dra åt de båda skruvarna på
sidan.
Panelmontering
V A R N I N G
Risk för dödande elchock. Om nätaggregatets kabel eller kontakt inte är åtkomliga efter installationen
måste en lokal, lättåtkomlig brytare installeras för att kunna bryta strömmen.
1-3 4-5 6-7
1. Skär en öppning i panelen för att passa in konsolramen som tillhandahålls.
2. Installera den medföljande ramen i öppningen.
3. Vik flikarna över panelkanterna med hjälp av en justerbar klämtång.
4. Skjut in instrumentet i konsolramen. Instrumentet ska gå över de fyra T-stiften. Vrid snabblåsskruvarna på
båda sidorna av frontpanelen och skjut in den.
5. Vrid snabblåsskruvarna 1/4 varv två gånger i låsriktningen enligt beskrivningen på sidan av frontpanelen.
Detta låser instrumentet på plats på de fyra T-stiften.
6. För att komma åt anslutningarna inne i instrumentet, ta bort instrumentets hus (sex skruvar på bakpanelen
och skjut ut huset).
7. Dra kablarna genom huset och sedan genom kabelns packbox (i förekommande fall) och anslut sedan enligt
anvisningarna nedan.
Svenska 213
